Как добавить привод гаражных ворот в Home Assistant с помощью реле с сухим контактом

Введение

Многие люди до сих пор ежедневно используют пульт дистанционного управления, настенную кнопку или физический ключ для управления гаражом. Все мы оказывались в такой ситуации: вы уже отъехали от дома, но начинаете переживать, потому что не можете проверить, закрыты ли ворота, и приходится возвращаться. Или пытаетесь найти пульт в темноте. Или возвращаетесь домой под сильным дождём и вынуждены выходить из машины только для того, чтобы нажать настенную кнопку.

Поэтому вы начинаете рассматривать умные системы управления гаражными воротами. Но большинство из них — например MyQ, Chamberlain или LiftMaster — зависят от облачных сервисов. Они не предлагают полноценного локального API, вызывают вопросы конфиденциальности и не всегда стабильно работают с Home Assistant. На самом деле вам нужно локальное управление: проверять состояние, открывать/закрывать ворота с телефона и создавать надёжные автоматизации без зависимости от чужого сервера.

И тогда возникает вопрос: можно ли подключить существующие гаражные ворота к Home Assistant? Нужно ли покупать совершенно новый привод?

Хорошая новость? Большинство гаражных ворот могут работать с Home Assistant без замены существующего привода. Всё, что вам нужно, — умное реле с сухим контактом (для имитации нажатия настенной кнопки) и датчик двери (для определения открытого/закрытого состояния). После подключения к Home Assistant вы сможете управлять гаражными воротами, контролировать их состояние и автоматизировать их работу — всё работает локально, без облака.

В этом руководстве мы объясним, как работает привод гаражных ворот, почему реле с сухим контактом являются наиболее распространённым DIY-решением и как такие устройства, как SONOFF MINI-D (Wi-Fi) и MINI-ZBD (Zigbee), могут помочь создать простую и надёжную систему управления гаражными воротами с локальным управлением.

Что такое привод гаражных ворот Home Assistant?

В системе Home Assistant под «приводом гаражных ворот» обычно понимается не только двигатель, поднимающий ворота. Вместо этого речь идёт о полноценной умной системе управления гаражными воротами, которая включает три основных компонента:

● Физический контроллер – обычно реле с сухим контактом, например SONOFF MINI-D или MINI-ZBD — работает как удалённая настенная кнопка. При срабатывании оно ненадолго замыкает цепь и передаёт приводу гаражных ворот команду на открытие или закрытие.

● Датчик двери – простой герконовый датчик (датчик двери/окна) или датчик наклона, который используется для определения положения ворот. Это важно, поскольку само реле только отправляет сигнал запуска — оно не знает фактическое положение ворот.

● Интеграция Home Assistant – HA объединяет реле и датчик в одну сущность Cover. Это позволяет гаражным воротам отображаться в дашбордах, автоматизациях и голосовых ассистентах как единое умное устройство с элементами управления открытием и закрытием.

Как работает управление гаражными воротами через Home Assistant?

Большинство систем гаражных ворот работают через простое подключение настенной кнопки. Когда кнопка нажимается, привод гаражных ворот обнаруживает короткий сигнал замыкания контакта и начинает открывать или закрывать ворота.

Умное реле с сухим контактом работает таким же образом, за исключением того, что вы запускаете его удалённо из Home Assistant. При запуске из Home Assistant оно ненадолго замыкает цепь сухого контакта, отправляя такой же сигнал, как при физическом нажатии кнопки гаражных ворот.

● Настенная кнопка нажата → цепь замкнута → двигатель работает

Но есть один нюанс. Реле с сухим контактом может только управлять воротами. Оно не может определить, открыты ворота или закрыты. Именно поэтому для определения состояния нужен герконовый датчик, датчик наклона или датчик двери/окна. Без датчика Home Assistant ничего не знает о положении ворот — он не может определить, открыты они или закрыты.

Типичная DIY-система управления гаражными воротами через Home Assistant обычно выглядит так:

● Умное реле с сухим контактом для управления

● Датчик двери для определения состояния

● Home Assistant для автоматизаций и удалённого доступа

Этот подход популярен, поскольку он доступен по цене, работает локально и обычно не требует замены существующего привода гаражных ворот.

Нужно ли заменять существующий привод гаражных ворот?

Нет — практически во всех случаях ничего заменять не нужно.

Если ваш привод гаражных ворот поддерживает подключение настенной кнопки — а большинство современных систем его поддерживают — обычно можно добавить реле с сухим контактом. Реле подключается параллельно существующей настенной кнопке, и оба устройства работают независимо — ничего в вашей текущей системе не меняется.

Есть несколько исключений, когда стандартное реле с сухим контактом может не работать:

● Некоторые новые модели Chamberlain и LiftMaster с Security+ 3.0 используют зашифрованный цифровой сигнал вместо простого замыкания контакта. Реле с сухим контактом с ними не будет работать.

● Очень старые или нестандартные приводы с высоковольтным подключением настенной кнопки. Большинство приводов гаражных ворот используют низковольтные сигналы на клеммах настенного выключателя (обычно 12–24 В AC/DC), которые безопасны для реле с сухим контактом. Однако небольшое количество старых или нестандартных устройств может использовать на этих клеммах сетевое напряжение (120 В/240 В).
Перед подключением любого умного реле к гаражным воротам проверьте руководство привода, чтобы убедиться, как работают клеммы настенной кнопки.

*Если вы сомневаетесь, используйте мультиметр для измерения напряжения на клеммах — или обратитесь за помощью к лицензированному электрику.

Реле с сухим контактом MINI-D и MINI-ZBD для гаражных ворот Home Assistant

MINI-D

SONOFF MINI-D — это умный выключатель с сухим контактом и поддержкой Matter, предназначенный для управления низковольтными устройствами, такими как гаражные ворота, ворота, котлы и DC-двигатели. Он поддерживает режимы NO/NC и работает как от AC-, так и от DC-питания. Благодаря поддержке Matter MINI-D можно интегрировать с Home Assistant для локального управления и умных автоматизаций.

MINI-ZBD

SONOFF MINI-ZBD — это умное Zigbee-реле с сухим контактом, поддерживающее конфигурации NO/NC. Оно работает с AC- или DC-питанием и может подключаться к Home Assistant через ZHA или Zigbee2MQTT. Оно также работает как Zigbee-роутер, помогая улучшить покрытие и стабильность Zigbee mesh-сети.

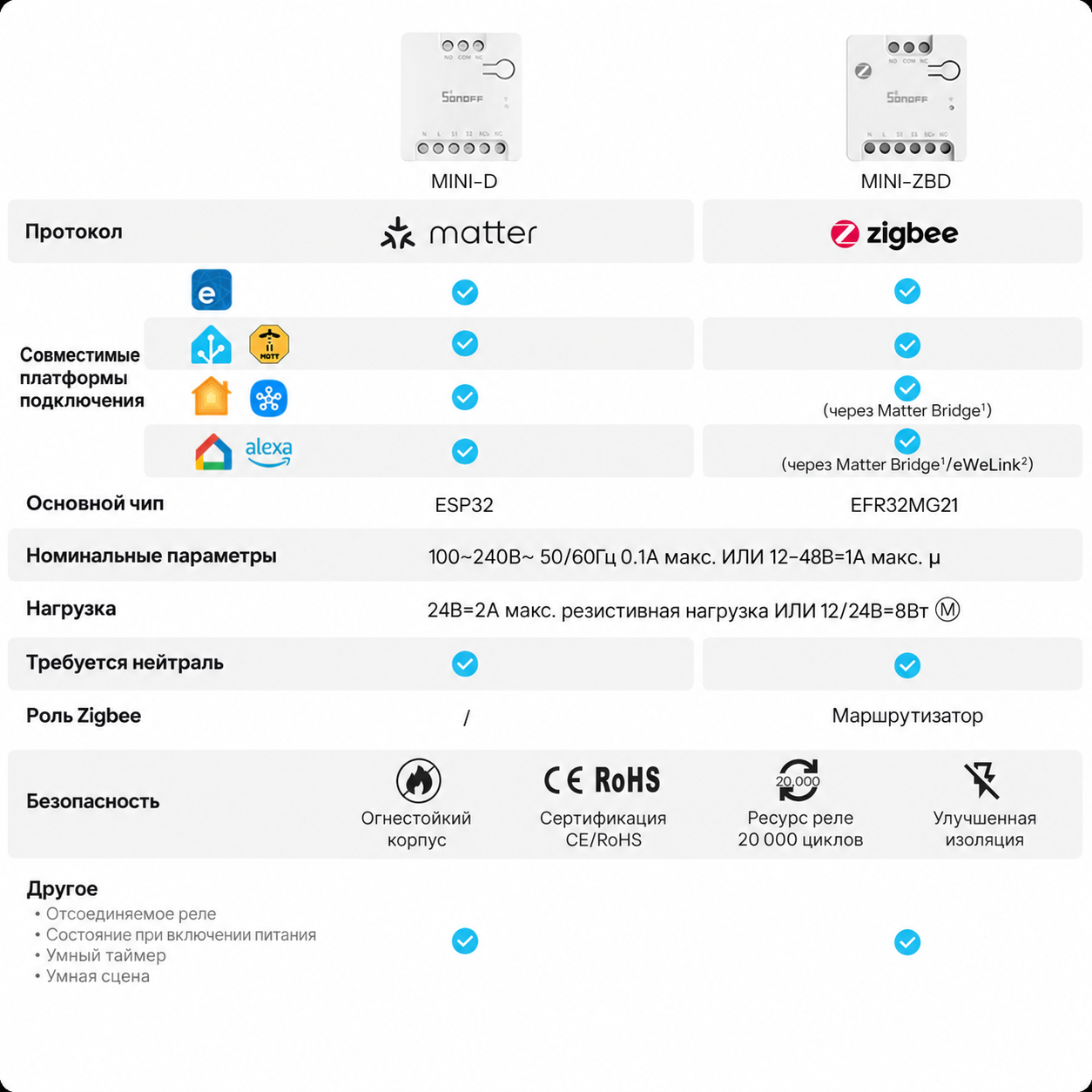

MINI-D и MINI-ZBD

Оба устройства могут работать как реле привода гаражных ворот в Home Assistant — выбирайте в зависимости от вашей существующей системы.

Как добавить привод гаражных ворот в Home Assistant?

Точный процесс настройки может отличаться в зависимости от модели привода гаражных ворот и используемого умного реле, но общий порядок действий обычно очень похож.

Ниже приведён основной процесс настройки:

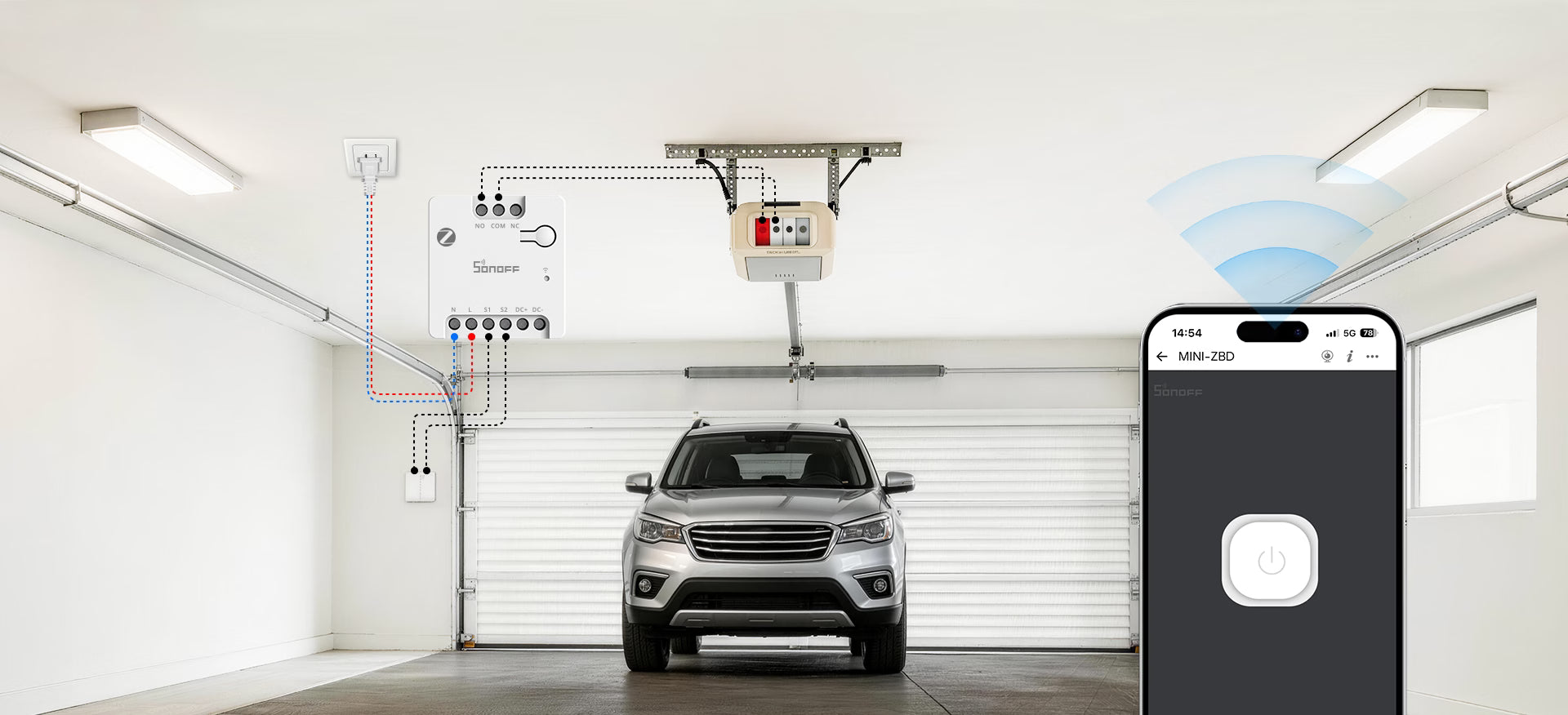

Шаг 1: Подключите реле с сухим контактом к приводу гаражных ворот

Реле с сухим контактом подключается к тем же клеммам настенной кнопки, которые используются приводом гаражных ворот. При срабатывании реле ненадолго замыкает цепь и имитирует нажатие настенной кнопки.

Примечание:

• Перед подключением всегда отключайте питание и проверяйте руководство привода гаражных ворот.
• Для безопасности всегда следуйте инструкциям по подключению, предоставленным вместе с устройством, или при необходимости обратитесь к квалифицированному электрику.

Шаг 2: Добавьте реле в Home Assistant

Для реле с сухим контактом Zigbee:

• Вам понадобится Zigbee-координатор (например, SONOFF ZBDongle-P, ZBDongle-E) и ZHA или Zigbee2MQTT.
• Переведите его в режим сопряжения и добавьте через Zigbee2MQTT или ZHA.
• Оно появится как сущность switch. Переименуйте её, например, в «garage door relay».

👉 Пошаговое руководство по настройке: Как добавить Zigbee-устройства в Home Assistant через ZHA и Zigbee2MQTT

Для реле с сухим контактом Matter:

• Вам необходимо установить Home Assistant Companion App на смартфон.
• Добавьте его через Matter integration в Home Assistant (Settings → Devices & Services → Add Integration → Matter).
• Отсканируйте Matter QR-код устройства.

👉 Пошаговое руководство по настройке: Как добавить Matter-устройство в Home Assistant

Шаг 3: Добавьте датчик гаражных ворот

Затем таким же способом выполните сопряжение датчика гаражных ворот (например, SONOFF SNZB-04P, SNZB-04PR2) с Home Assistant. Датчик позволяет Home Assistant определять, открыты гаражные ворота или закрыты. Это важно для надёжных автоматизаций и отслеживания состояния.

Шаг 4: Базовая автоматизация безопасности

После завершения настройки можно начать создавать автоматизации гаражных ворот на основе расписаний, датчиков, обнаружения присутствия или условий безопасности.

Полезные автоматизации гаражных ворот в Home Assistant

Автоматически закрывайте гаражные ворота

Если гаражные ворота остаются открытыми слишком долго, Home Assistant может автоматически закрыть их через заданный промежуток времени. Полезно, если вы забыли закрыть их после разгрузки автомобиля.

💡Настройте триггер: состояние датчика двери меняется на "open" на 10 минут → Действие: вызвать команду закрытия.

Отправляйте предупреждения, если ворота остались открыты

Home Assistant может отправить уведомление на телефон, если гаражные ворота остаются открытыми поздно ночью или когда дома никого нет. Это помогает повысить безопасность дома и предотвращает случайное оставление гаража открытым.

💡Настройте триггер по времени (например, 22:30), условие: дверь открыта, действие: отправить push-уведомление на телефон через Home Assistant Companion App.

Заключение

Создать систему управления гаражными воротами в Home Assistant обычно гораздо проще, чем многие думают. В большинстве случаев вам не нужно заменять существующий привод гаражных ворот. Добавив умное реле с сухим контактом и датчик гаражных ворот, вы сможете добавить локальное управление, удалённый доступ и умные автоматизации в существующую систему.

Такие устройства, как SONOFF MINI-D и MINI-ZBD, предоставляют простой способ интеграции гаражных ворот с Home Assistant. Независимо от того, предпочитаете ли вы Wi-Fi или Zigbee, оба варианта помогут создать надёжную и гибкую систему умного гаража.

После подключения к Home Assistant гаражные ворота становятся частью вашего умного дома — включая автоматизации, предупреждения и удалённый доступ.

FAQ

Может ли Home Assistant удалённо открывать мои гаражные ворота?

Да. Если ваш экземпляр Home Assistant доступен удалённо, вы можете открывать и закрывать гаражные ворота из любой точки мира.

Нужно ли подключение к интернету для работы этой системы?

Нет. Реле и датчик взаимодействуют напрямую с Home Assistant через локальную сеть. Интернет требуется только для удалённого доступа или уведомлений.

Можно ли сохранить существующую настенную кнопку после установки реле?

Да. Реле подключается параллельно настенной кнопке. Оба устройства работают независимо. Ничего в существующей системе не меняется.

Безопасно ли использовать реле с сухим контактом для гаражных ворот?

Да. Выход сухого контакта не подаёт напряжение — это просто переключатель, который ненадолго замыкает цепь. Он не подаёт питание на клеммы гаражных ворот. При правильном использовании с совместимыми системами реле с сухим контактом в целом безопасны для управления гаражными воротами.

Какой датчик использовать для определения того, открыты ворота или закрыты?

Обычный контактный датчик двери/окна хорошо подходит для этой задачи. Для Zigbee-систем хорошими вариантами являются SONOFF SNZB-04P, SNZB-04PR2. Установите датчик на воротах, а магнит на раме — когда ворота открываются, датчик и магнит расходятся, позволяя Home Assistant определить, что гаражные ворота открыты.
