Введение
Термостатический клапан радиатора регулирует поток горячей воды через радиатор, чтобы поддерживать заданную температуру в помещении. Он позволяет каждой комнате работать со своей температурой и расписанием отопления вместо зависимости от одного центрального термостата.
Zigbee TRV хорошо подходят для такой системы, поскольку Zigbee использует энергоэффективную локальную связь и поддерживает mesh-сеть, которая может становиться надёжнее по мере добавления совместимых устройств с постоянным питанием.
При подключении к Home Assistant через ZHA или Zigbee2MQTT совместимым TRV можно управлять локально вместе с устройствами разных брендов. Это позволяет создавать локальные автоматизации, которые могут продолжать работать при отключении интернета, сохраняя больше контроля внутри вашей домашней сети.
Однако совместимость и доступные элементы управления различаются в зависимости от модели TRV и интеграции. Некоторые устройства предоставляют только базовое управление температурой, а другие также поддерживают HVAC action, калибровку температуры, блокировку от детей, обнаружение открытого окна или данные о положении клапана.
В этом руководстве объясняется, как выбрать совместимый Zigbee-термостатический клапан радиатора, подключить его к Home Assistant через ZHA или Zigbee2MQTT и настроить практические автоматизации отопления.
На что обратить внимание перед покупкой Zigbee-термостатического клапана радиатора？
Большинство современных Zigbee TRV достаточно хорошо работают как с ZHA, так и с Zigbee2MQTT, но реальные различия обычно становятся заметны уже после сопряжения — особенно в доступных сущностях, точности температуры и гибкости автоматизаций.
Перед покупкой стоит проверить несколько вещей:
- Доступные сущности — Как минимум обратите внимание на текущую температуру, заданную температуру, режим HVAC и уровень заряда батареи. Более продвинутые TRV также могут предоставлять состояние HVAC action и управление температурной коррекцией.
- Функции точности температуры — Это влияет на то, насколько точно TRV реагирует на реальные условия в помещении.
- Совместимость клапана — M30×1,5 мм — наиболее распространённый размер радиаторного клапана в Европе, но в некоторых системах используются другие соединения, например RA, RAV или клапаны Danfoss. Перед покупкой проверьте, входят ли необходимые адаптеры в комплект.
- Тип батареек и время автономной работы — Батарейки AA обычно работают дольше AAA и их проще заменять. Некоторые TRV используют фирменные аккумуляторные блоки, что может быть менее удобно в долгосрочной перспективе.
- Шум двигателя — Это важнее, чем многие ожидают, особенно в спальнях, где частые регулировки клапана могут быть заметны ночью.
TRVZB: надёжный Zigbee TRV для Home Assistant
Если вы ищете Zigbee TRV, который надёжно работает с Home Assistant без зависимости от облачных сервисов, SONOFF TRVZB — один из наиболее практичных вариантов на данный момент.
Ключевые особенности:
- Локальное управление через Home Assistant — совместим с ZHA и Zigbee2MQTT, облачная учётная запись не требуется
- Сущность HVAC action — поддерживает автоматизацию котла по запросу на отопление без дополнительной настройки
- Время автономной работы — обычно более 6 месяцев от 3×AA щелочных батареек (не входят в комплект)
- Адаптивный PID-режим — начиная с прошивки v1.4.4+, автоматически регулирует степень открытия клапана в зависимости от изменений температуры в помещении вместо простого включения/выключения, что помогает поддерживать более стабильную температуру
- Обнаружение открытого окна — автоматически закрывает клапан при обнаружении резкого падения температуры
- Защита от замерзания и блокировка от детей— полезные функции безопасности, которые работают даже при отключённом HA
- Тихая работа двигателя — обычно подходит для спален и использования ночью
- Широкая совместимость с клапанами — напрямую подходит для M30×1,5 мм, в комплект входят адаптеры для других распространённых типов 👉 Список совместимых клапанов TRVZB
Как добавить Zigbee-термостатический клапан радиатора в Home Assistant?
Существует два основных способа подключения Zigbee-устройств к Home Assistant: ZHA (Zigbee Home Automation) и Zigbee2MQTT (Z2M). Оба хорошо работают с большинством Zigbee TRV. Точный процесс сопряжения зависит от модели TRV и от того, используете ли вы ZHA или Zigbee2MQTT, но в целом процесс обычно довольно простой.
ZHA и Zigbee2MQTT
- ZHA (Zigbee Home Automation) — это встроенная интеграция непосредственно в Home Assistant. Дополнительное программное обеспечение не требуется — процесс сопряжения прост, а всё управление находится внутри интерфейса HA. Для большинства начинающих это более простой вариант.
- Zigbee2MQTT (Z2M) — отдельное приложение, которое взаимодействует с Home Assistant через MQTT. Настройка сложнее, но оно существует дольше и имеет очень активное сообщество.
На практике Z2M часто предоставляет больше сущностей и параметров конфигурации для более широкого спектра устройств, поэтому его чаще выбирают опытные пользователи, которым требуется более глубокий контроль.
Для большинства распространённых Zigbee TRV обе интеграции работают нормально. Если вы не уверены, что выбрать, начните с ZHA — при необходимости позже всегда можно перейти на другой вариант.
👉 Полное сравнение: ZHA и Zigbee2MQTT: какая Zigbee-интеграция лучше для Home Assistant?
Что потребуется перед настройкой
Прежде чем начинать настройку, убедитесь, что у вас есть следующее оборудование:
- Home Assistant — запущен и настроен с ZHA или Zigbee2MQTT
- Zigbee Coordinator или Dongle — управляет вашей Zigbee-сетью (например, ZBDongle-P, ZBDongle-E, PoE Dongle | Dongle-M, Dongle Plus MG24, Dongle-LMG21). Если вы ещё не настроили его, в этих руководствах есть всё необходимое:
- Zigbee TRV — совместимый с ZHA или Zigbee2MQTT. В качестве примера в этом руководстве мы используем TRVZB.
Примечание:
- Перед сопряжением убедитесь, что TRV физически установлен на радиаторе и включён. Большинство устройств также выполняют короткую самокалибровку при первом запуске. Точные шаги смотрите в инструкции производителя — обычно это занимает менее минуты.
- Если вы всё ещё настраиваете Zigbee-сеть, стоит сначала выбрать надёжный координатор. Автоматизации отопления обычно работают лучше, когда сама Zigbee-сеть стабильна.
Через ZHA
- Переведите TRV в режим сопряжения — обычно для этого нужно удерживать кнопку несколько секунд, пока LED не начнёт мигать. Всегда обращайтесь к инструкции устройства за точными шагами сопряжения.
Например, на TRVZB сначала необходимо установить температуру на 0°C, а затем нажать и удерживать центральную кнопку, чтобы перейти в режим сопряжения. В обычном режиме работы долгое нажатие включает блокировку от детей. Устройство также использует мигающий значок сети на дисплее вместо отдельного LED-индикатора.

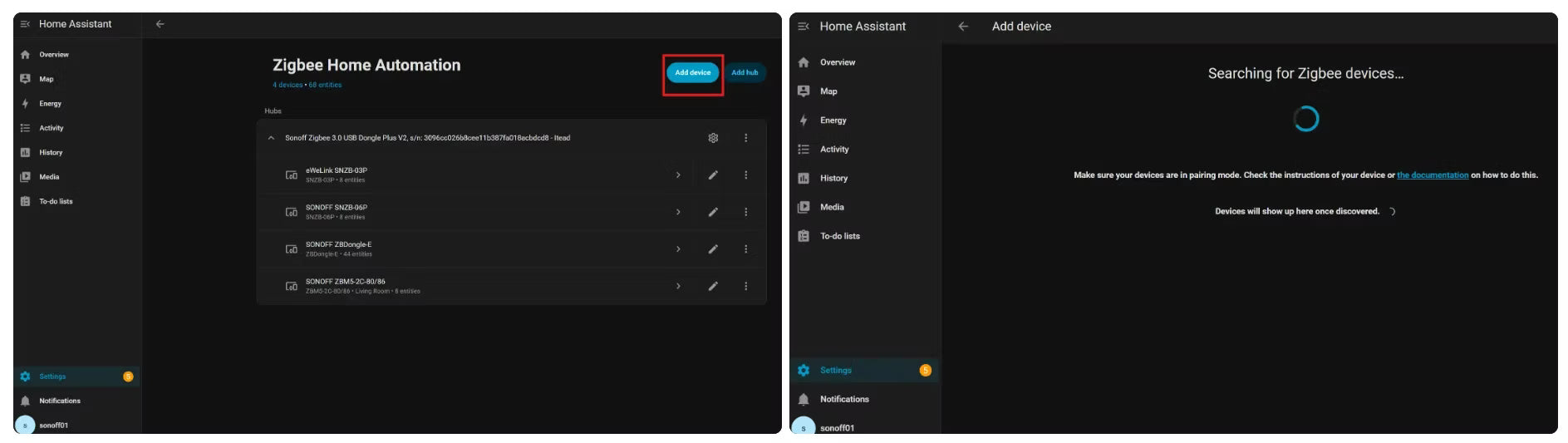

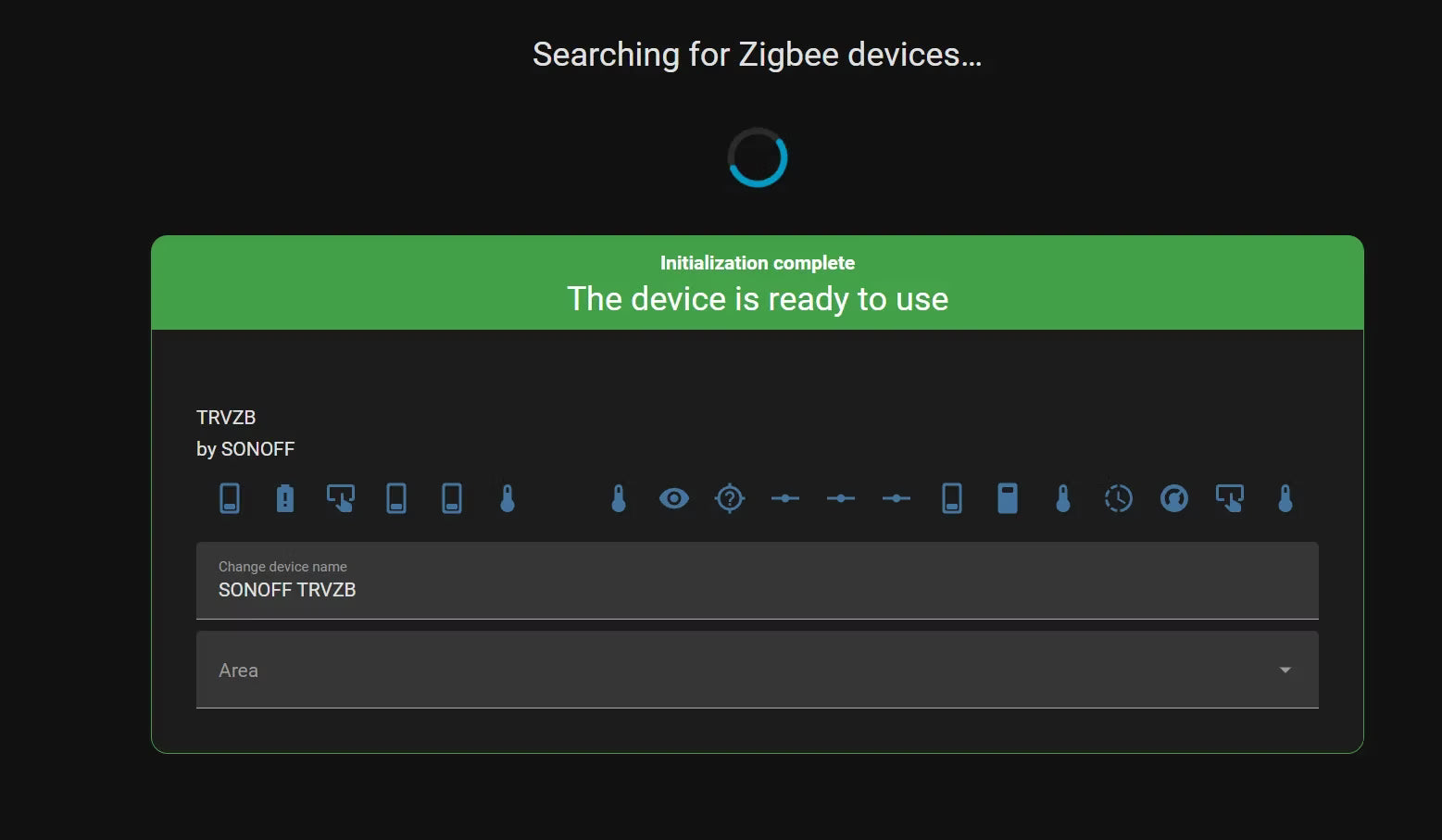

- Добавьте устройство в ZHA: перейдите в Settings → Devices & Services → ZHA → Add Device. ZHA выполнит поиск и найдёт ваш TRV.
- Настройте сущности climate — после сопряжения переименуйте устройство во что-нибудь понятное (например, «Радиатор в гостиной») и назначьте его комнате.
- Проверьте устройство в Home Assistant:

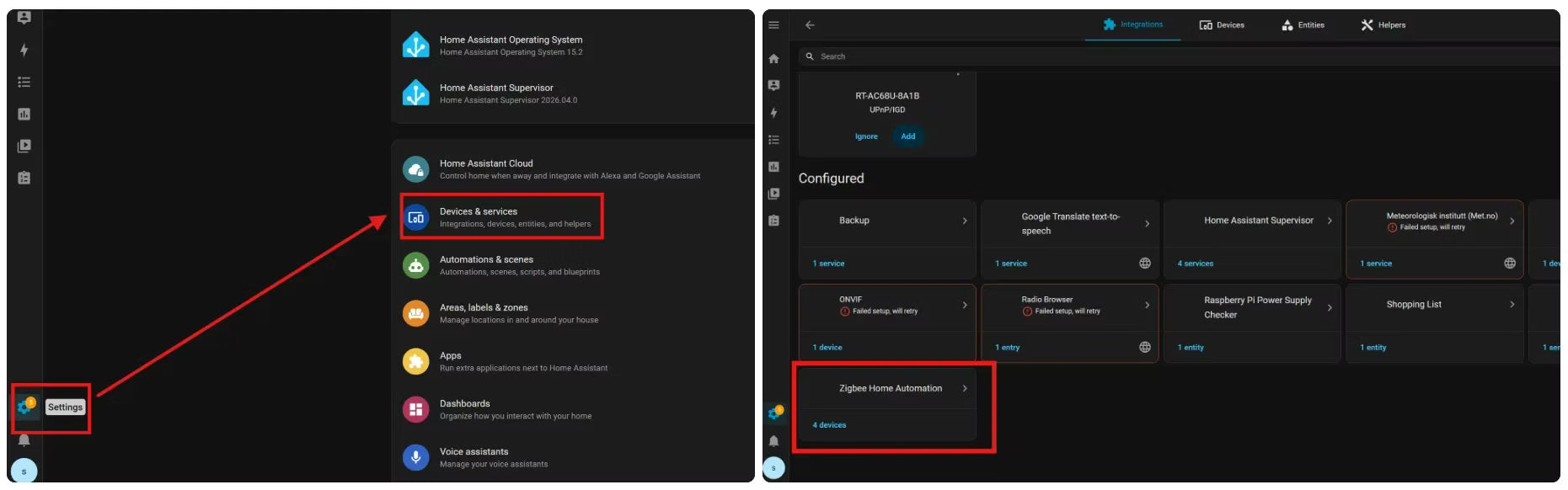

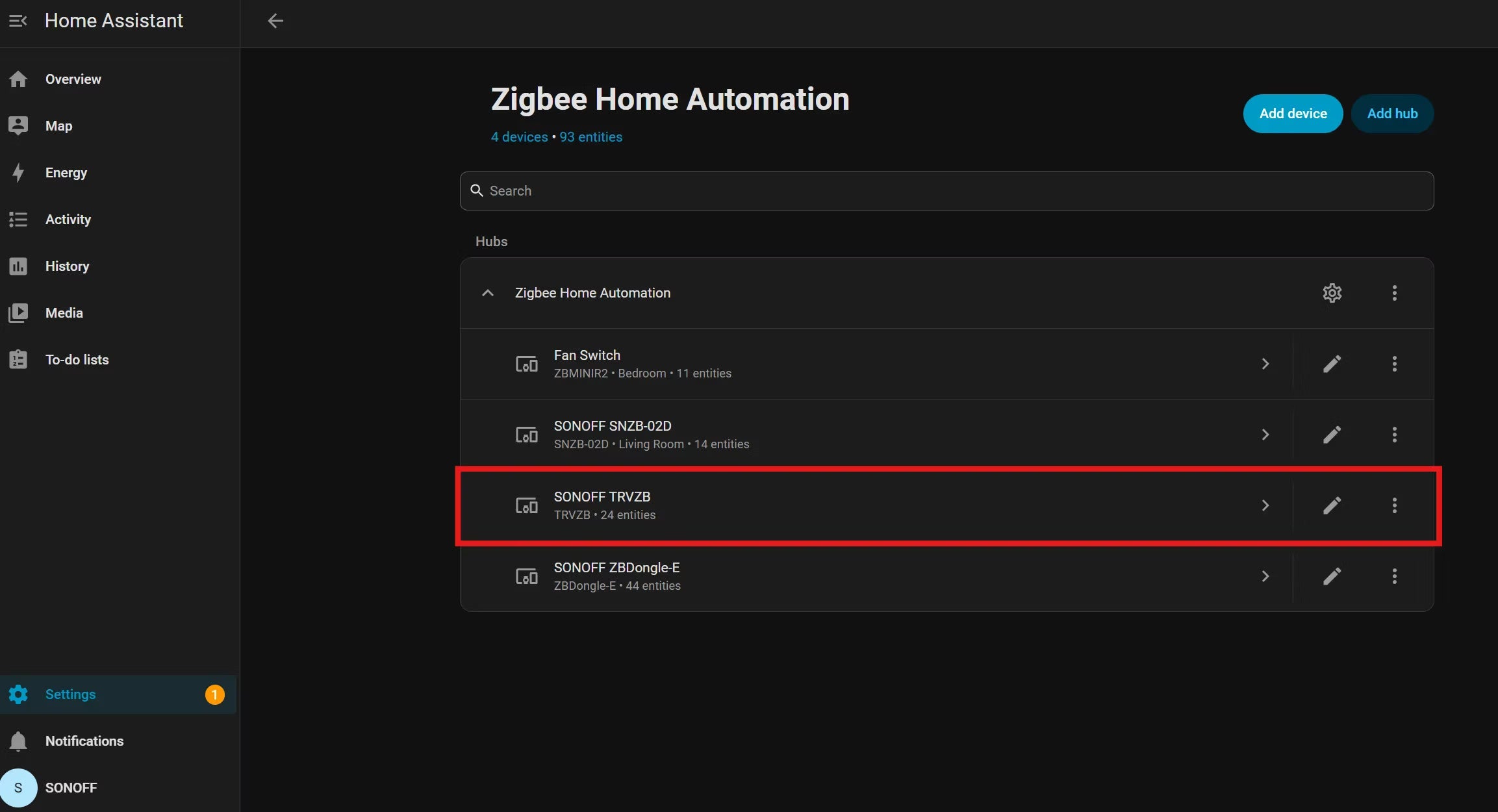

- Перейдите в Settings → Devices & Services → ZHA → Devices.

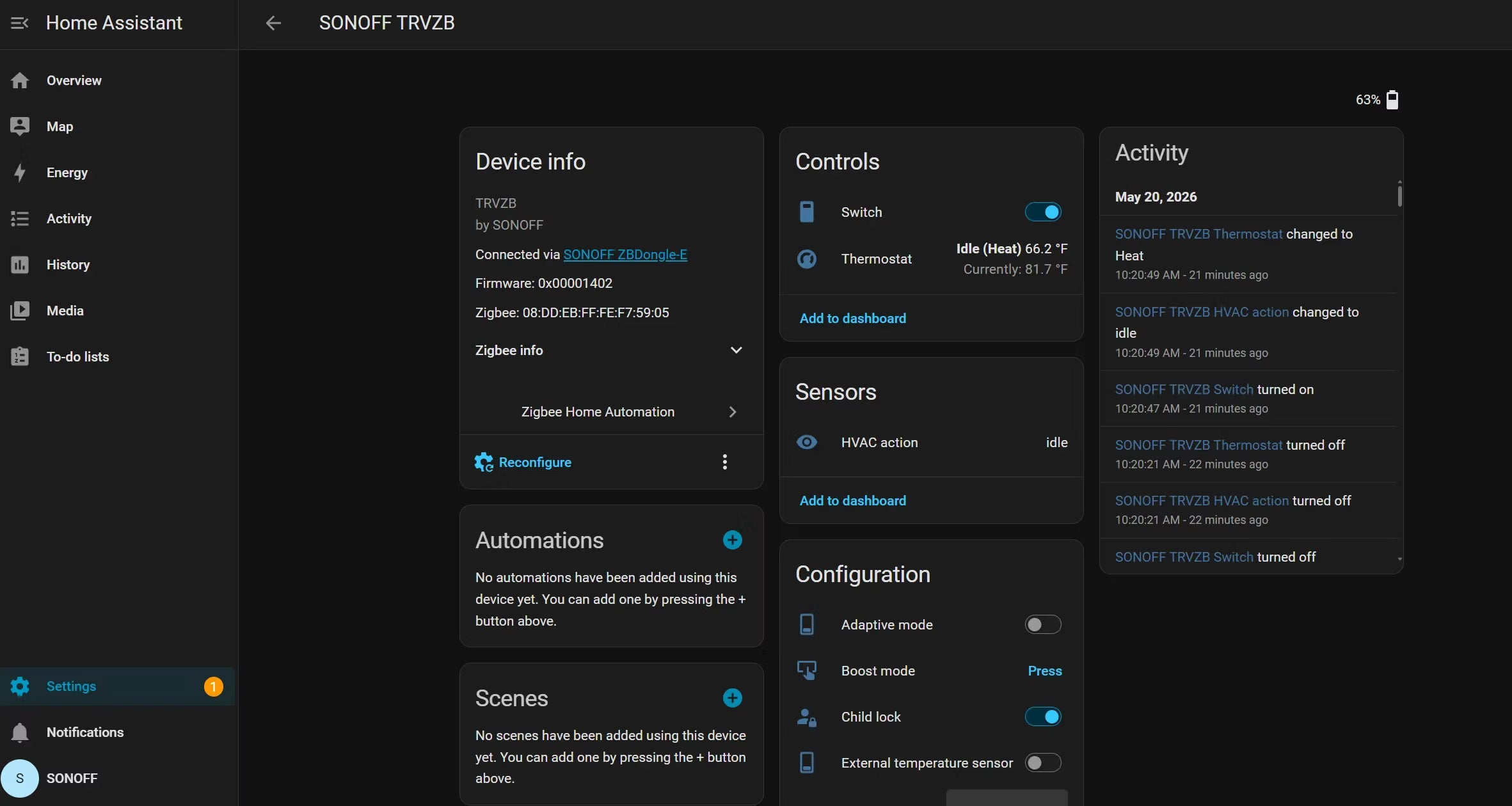

- Откройте страницу устройства TRV.
- Ваш TRV появится как сущность climate, позволяя задавать конкретную температуру, отслеживать активность отопления, изменять режимы HVAC, регулировать целевую температуру, отслеживать уровень заряда батареи, создавать автоматизации непосредственно в Home Assistant и многое другое.
👉 Полная пошаговая инструкция: Как Zigbee-устройства работают с Home Assistant через ZHA
Через Zigbee2MQTT
- Включите Permit Join — в Z2M нажмите "Permit Join" на дашборде. Это откроет вашу Zigbee-сеть для новых устройств.
- Переведите TRV в режим сопряжения — как описано выше, удерживайте кнопку сопряжения, пока устройство не начнёт передавать сигнал.
- Переименуйте устройство и убедитесь, что сущности climate доступны в Home Assistant.
- Предоставьте сущности climate — после сопряжения Z2M автоматически создаст сущности climate для вашего TRV. Возможно, вам потребуется переименовать их в HA для более удобной идентификации.
⚠️ Перед настройкой всегда проверяйте, поддерживается ли ваше устройство: официальный список поддерживаемых устройств Zigbee2MQTT
Как автоматизировать отопление с помощью TRV в Home Assistant?
После подключения Zigbee-термостатических клапанов радиаторов к Home Assistant можно автоматизировать отопление на основе расписаний, присутствия, состояния окон и потребности комнат в тепле. Такие автоматизации помогают не отапливать пустые помещения, поддерживать более стабильную температуру и сокращать ненужное энергопотребление.
Настройте умные расписания отопления
Используйте Schedule Helper в Home Assistant, чтобы определить, когда каждая комната должна переключаться между комфортной и экономичной температурой. Это позволяет спальням, жилым помещениям и домашним офисам работать по разным температурным расписаниям вместо одновременного отопления всего дома.
Типичные примеры:
- Снижать температуру в спальне ночью
- Прогревать гостиную перед утром
- Снижать отопление в рабочие часы
- Автоматически переходить на экономичную температуру поздно вечером
👉 В Home Assistant перейдите: Settings → Devices & Services → Helpers → Create Helper → Schedule
Затем используйте расписание как триггер или условие в автоматизации, изменяющей целевую температуру TRV.
Приостанавливайте отопление при открытии окна
Объедините TRV с датчиком двери или окна, чтобы не тратить энергию на отопление во время проветривания комнаты. Когда окно открывается, Home Assistant может снизить целевую температуру или снизить целевую температуру либо перевести TRV в поддерживаемый экономичный режим или режим off. Когда окно закрывается, восстановите предыдущую температуру после небольшой задержки.
Обычно это надёжнее, чем полагаться только на резкое падение температуры, поскольку автоматизация сразу реагирует на состояние окна.
Некоторые TRV также имеют встроенную функцию обнаружения открытого окна, но способ определения, время ожидания и доступные настройки зависят от модели.
Используйте обнаружение присутствия для умного управления отоплением
Используйте определение присутствия или занятости помещения, чтобы снижать отопление, когда комната или дом пустуют. Home Assistant может переводить выбранные TRV на экономичную температуру после периода отсутствия активности и восстанавливать обычную заданную температуру, когда кто-то возвращается или когда ожидается использование комнаты.
Это хорошо работает для:
- Гостиных, используемых только в определённое время
- Домашних офисов с нерегулярным расписанием
- Гостевых комнат
- Режима отсутствия для всего дома
Добавьте задержку перед снижением температуры, чтобы короткие периоды отсутствия активности не вызывали ненужных изменений.
Управляйте центральным отоплением по запросу от TRV
Если вы используете систему центрального отопления с совместимым контроллером котла, Home Assistant может использовать данные Zigbee TRV как сигналы потребности в отоплении на уровне отдельных комнат. Вместо работы котла по фиксированному расписанию система сможет включать отопление только тогда, когда одной или нескольким комнатам действительно требуется тепло.
В зависимости от модели TRV и интеграции Home Assistant может использовать такие сущности, как HVAC action, состояние отопления, запрос на тепло, положение клапана или другие доступные сигналы.
Распространённая схема работает следующим образом:
- TRV сообщает, что комнате требуется отопление.
- Home Assistant проверяет, требуется ли тепло другим комнатам.
- Если есть запрос на отопление, Home Assistant включает котёл или реле отопления.
- Когда дополнительное тепло больше не требуется ни одной комнате, котёл может перейти в режим ожидания.
Совет: Частые циклы включения/выключения могут снизить эффективность и повлиять на работу системы. Добавьте подходящие задержки или минимальное время работы и не отключайте предусмотренные производителем котла средства безопасности.
Заключение
Интеграция Zigbee-термостатического клапана радиатора в Home Assistant даёт гораздо больше гибкости, чем использование только отдельных приложений для отопления. С Zigbee TRV, таким как TRVZB, вы можете создавать надёжные локальные автоматизации отопления, настраивать расписания для каждой комнаты, повышать точность температуры и снижать ненужное энергопотребление — всё это работает непосредственно внутри Home Assistant. Начните с автоматизации по расписанию из этого руководства, настройте температурное смещение и развивайте систему дальше.
FAQs
Работают ли Zigbee-термостатические клапаны радиаторов с Home Assistant?
Да. Большинство Zigbee-термостатических клапанов радиаторов (TRV) работают с Home Assistant через ZHA или Zigbee2MQTT при наличии совместимого Zigbee-координатора или донгла, подключённого к Home Assistant.
После интеграции вы можете:
- Локально управлять температурой в комнате
- Создавать расписания отопления
- Создавать автоматизации для отдельных комнат
- Сокращать ненужное отопление
- Отслеживать историю отопления и уровень заряда батареи
Все автоматизации работают локально без зависимости от облака.
Что лучше для TRV: ZHA или Zigbee2MQTT?
Работают оба варианта. ZHA проще настроить и он встроен в Home Assistant, поэтому с него легче начать. Zigbee2MQTT предоставляет больше расширенных атрибутов и более детальное управление, поэтому его предпочитают более опытные пользователи.
Могут ли Zigbee TRV работать без интернета?
Да. Zigbee TRV, локально интегрированные через Home Assistant, могут продолжать работать без доступа к интернету. Локальные расписания, автоматизации и управление температурой продолжают работать, пока Home Assistant и ваша Zigbee-сеть остаются активными.
Можно ли автоматизировать котёл с помощью TRV в Home Assistant?
Да. Большинство Zigbee TRV предоставляют в Home Assistant сущность HVAC action со состояниями (heating / idle). Это позволяет создавать автоматизации, которые:
- Включают котёл только тогда, когда комнате требуется тепло
- Выключают котёл, когда все комнаты достигают заданной температуры
Это одно из главных преимуществ интеграции TRV с Home Assistant по сравнению с использованием отдельных расписаний радиаторных клапанов.
Почему мой TRV показывает неточную температуру?
Встроенный датчик температуры расположен рядом с трубой радиатора и во время работы отопления обычно показывает температуру выше фактической комнатной.
Повысить точность можно с помощью настройки Local Temperature Offset в Home Assistant.
Нужен ли внешний датчик температуры?
Не всегда, но он часто заметно повышает температурный комфорт. Для помещений, где точность температуры особенно важна (спальни, детские, домашние офисы), внешние комнатные датчики обычно обеспечивают более надёжное управление, чем использование только встроенного датчика TRV.
*Советы: Если вы используете TRVZB и хотите подключить внешний датчик температуры, эта функция в настоящее время поддерживается в экосистеме eWeLink, когда TRVZB добавлен к ZBBridge-P/ZBBridge-U. После этого в приложении eWeLink можно назначить SNZB-02D, SNZB-02WD и SNZB-02P в качестве внешнего датчика температуры.
Что произойдёт с отоплением, если Home Assistant отключится?
Это зависит от того, как настроен ваш TRV.
- Если расписание хранится только в Home Assistant (например, используется автоматизация по времени), расписание отопления перестанет работать, когда HA будет недоступен. TRV либо сохранит последнюю заданную температуру, либо ничего не будет делать до восстановления HA.
- Если TRV имеет собственное встроенное расписание, он сможет продолжить работать по нему независимо.
- Автоматизации отопления по запросу (например, включение котла только тогда, когда TRV запрашивает тепло) также перестанут работать, поскольку и логика принятия решения, и передача команды зависят от Home Assistant.
💡 Лучшая практика – Запрограммируйте базовое ежедневное расписание непосредственно в TRV (через его собственный интерфейс или конфигурацию ZHA), а Home Assistant используйте для расширенных переопределений или определения присутствия. Таким образом отопление продолжит работать, даже если Home Assistant временно отключится.
Почему мой TRV постоянно открывается и закрывается?
Небольшие изменения положения клапана часто являются частью нормальной работы.
Некоторые TRV, включая TRVZB, постоянно корректируют процент открытия клапана для поддержания более стабильной температуры вместо простого полного включения или выключения.
Если клапан слишком часто меняет состояние, возможные причины включают:
- Слишком агрессивную калибровку температуры
- Неудачное расположение датчика
- Быстрые изменения температуры в помещении
- Сильные сквозняки рядом с радиатором
Почему радиатор остаётся тёплым после достижения заданной температуры?
TRV обычно не прекращают нагрев радиатора мгновенно.
После начала закрытия клапана в радиаторе всё ещё остаётся горячая вода, поэтому некоторое остаточное тепло является нормальным. В зависимости от системы температура в комнате может ещё немного повышаться в течение короткого времени.
Это одна из причин, почему адаптивные алгоритмы отопления и PID-управление всё чаще используются в новых TRV.
Что такое адаптивный PID-режим в TRVZB?
PID (Proportional-Integral-Derivative) плавно регулирует открытие клапана в диапазоне 0–100% вместо простого включения/выключения. Это предотвращает превышение заданной температуры и помогает поддерживать более стабильную температуру в помещении.
