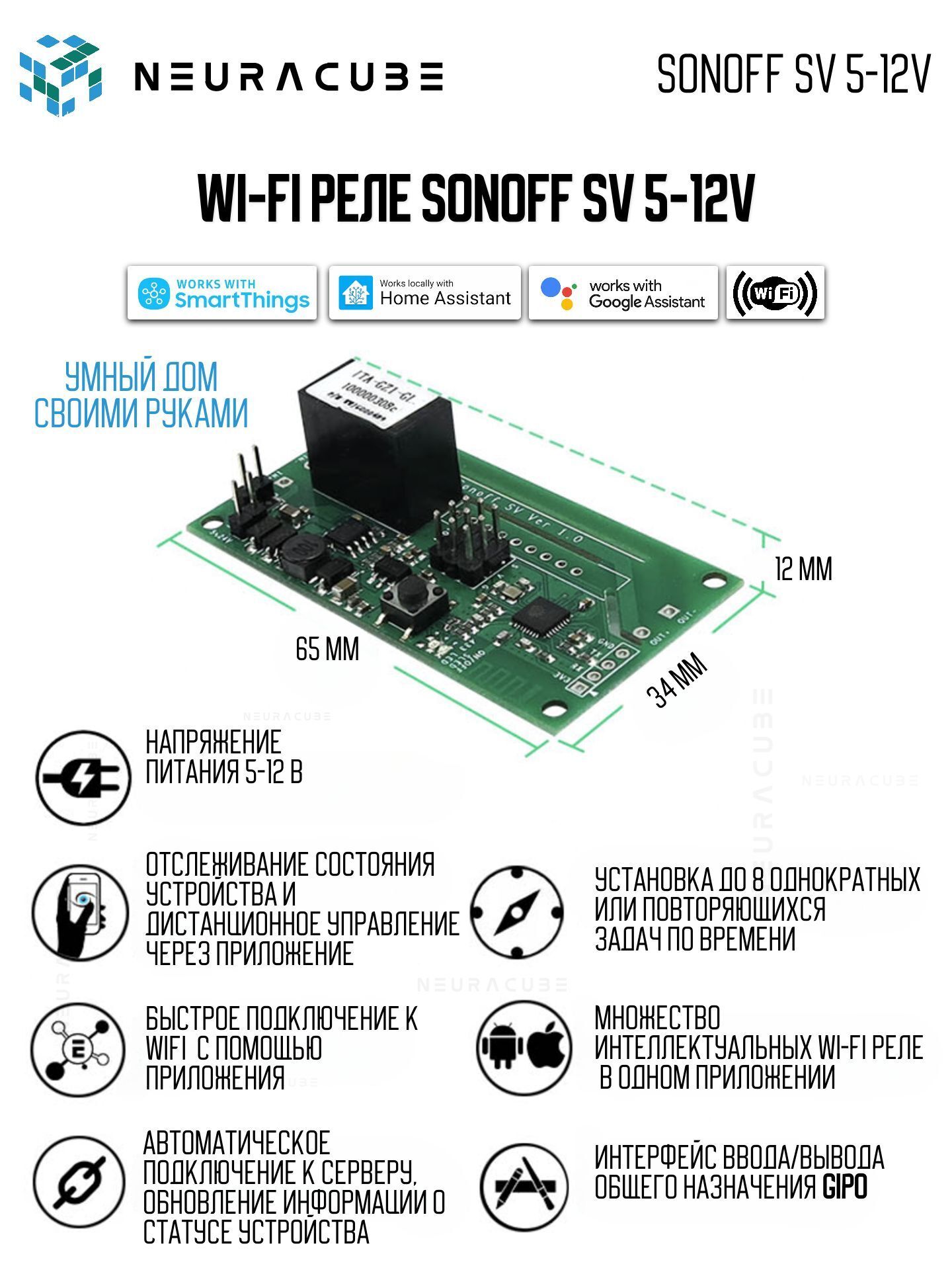

Sonoff SV — низковольтный Wi-Fi переключатель (5-24V DC)
Гибкое решение для управления устройствами с низким напряжением
🔌 Основные характеристики
| Параметр | Значение |
|---|---|
| Входное напряжение | 5–24 В постоянного тока (DC) |
| Макс. ток | 10 А (при 24V DC) |
| Режимы работы | Обычный / Изолированный |
| Управление | eWeLink (iOS/Android), голос (Alexa, Google Assistant) |
| Доп. возможности | GPIO-пины для кастомных прошивок |

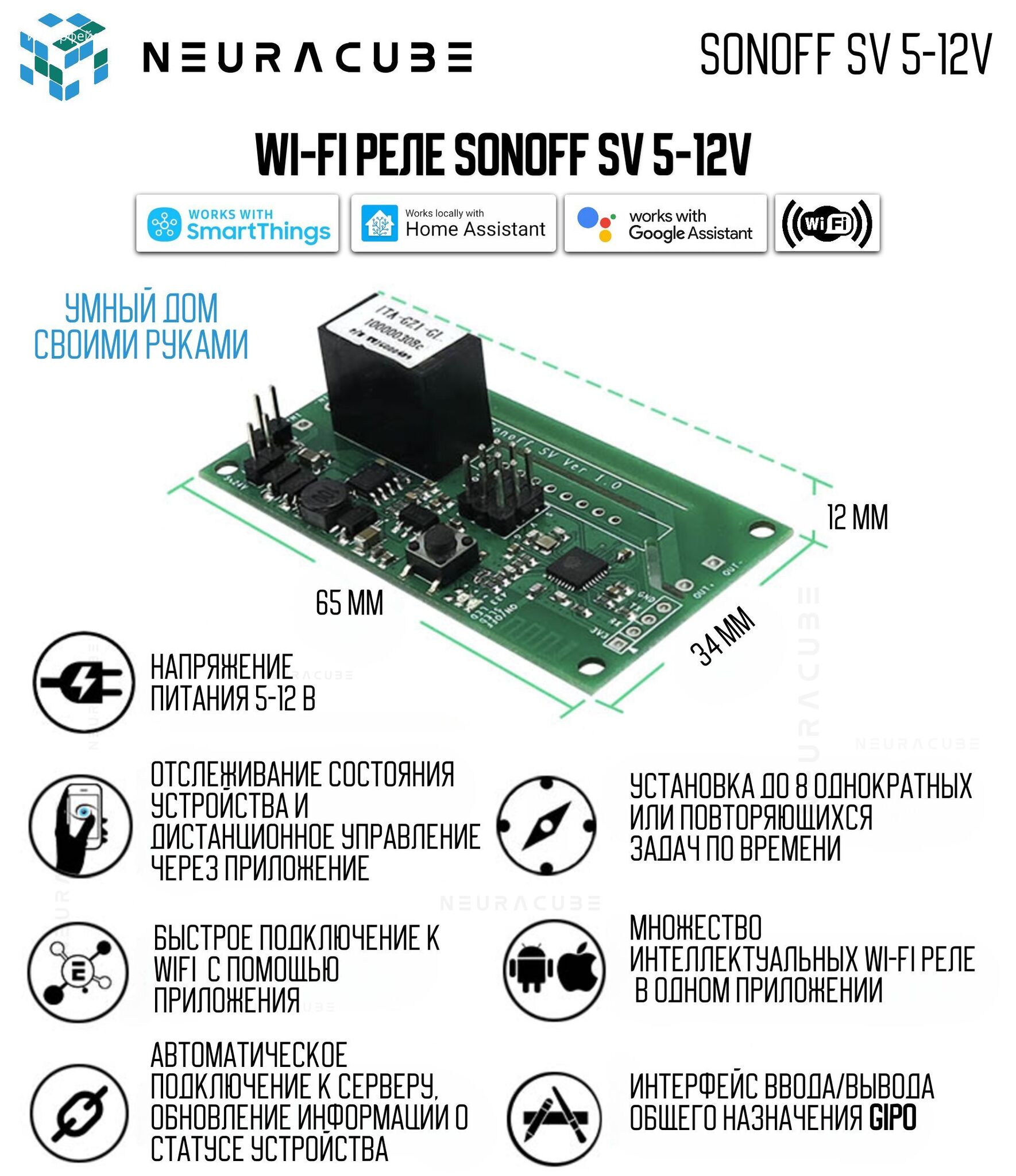

| Размеры | 48 × 32 × 18 мм |

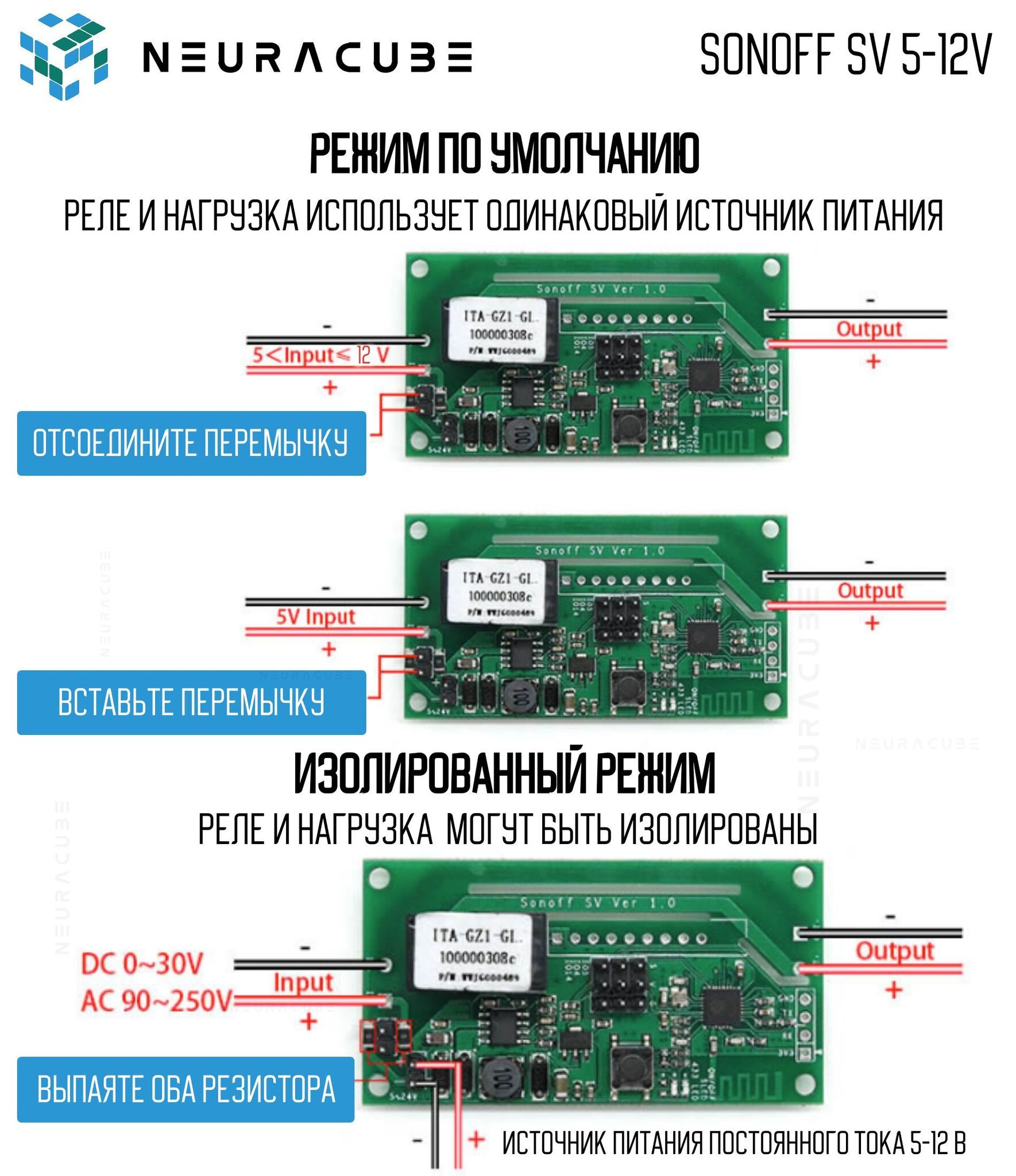

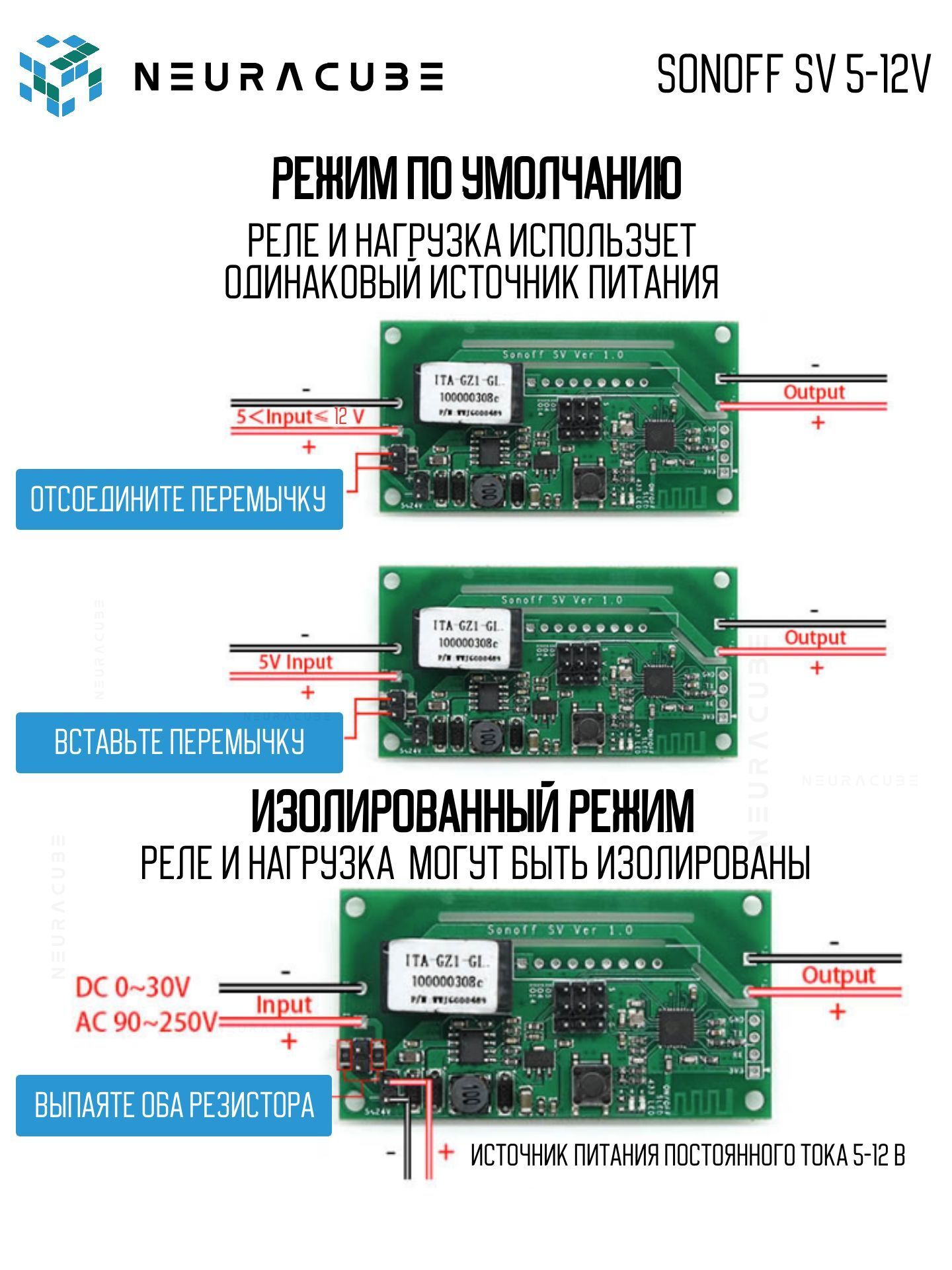

⚙ Режимы работы
-
Обычный режим (по умолчанию):
-
Управление нагрузкой 5–24V DC (реле и логика на одном напряжении).
-
Пример: контроль светодиодных лент, вентиляторов 12V.
-
-
Изолированный режим (требует модификации):
-
Удалите два резистора на плате, чтобы разделить питание реле и логики.
-
Позволяет управлять переменным (AC) и постоянным (DC) током независимо.
-
Пример: управление насосом 220V + логика от 12V.
-
📲 Управление и интеграция
-

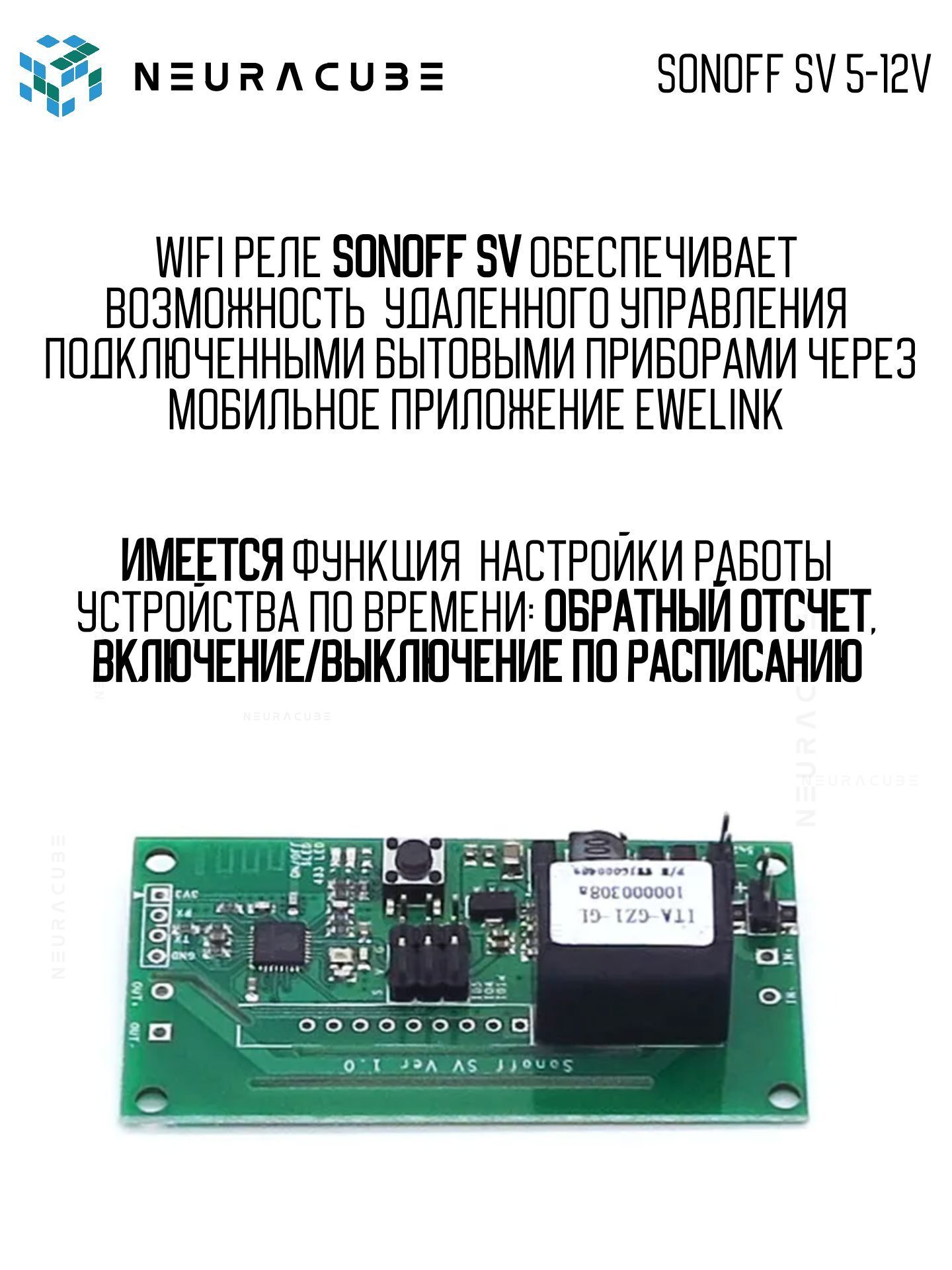

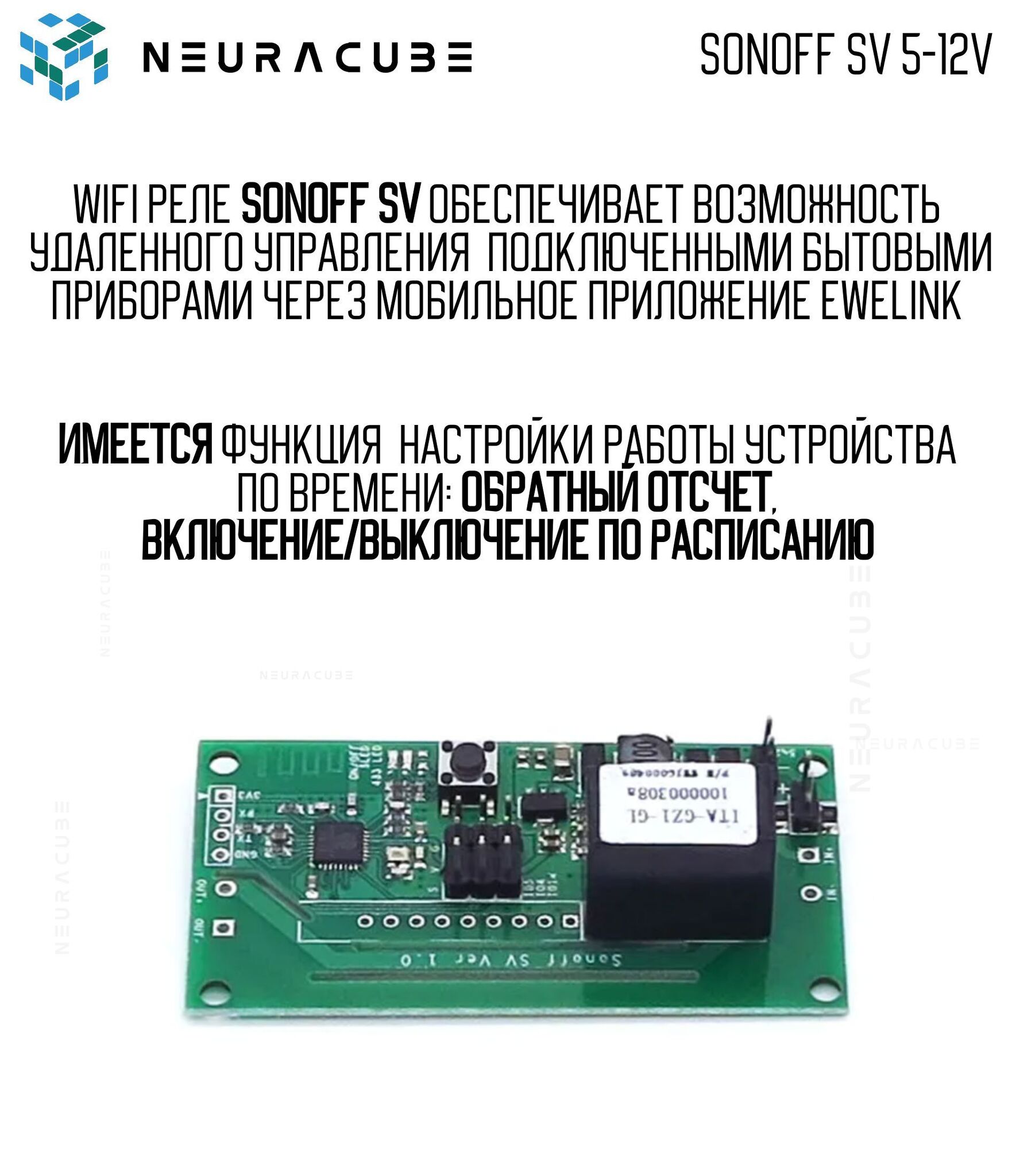

eWeLink:
-
Удаленное включение/выключение
-
Таймеры и сценарии (например, включение света по расписанию)
-
-
Голосовые команды:
-
"Алиса, включи подсветку"
-
"Google, выключи вентилятор"
-
-
Home Assistant: Через eWeLink Cloud или локальную интеграцию.
🛠 Для разработчиков
-

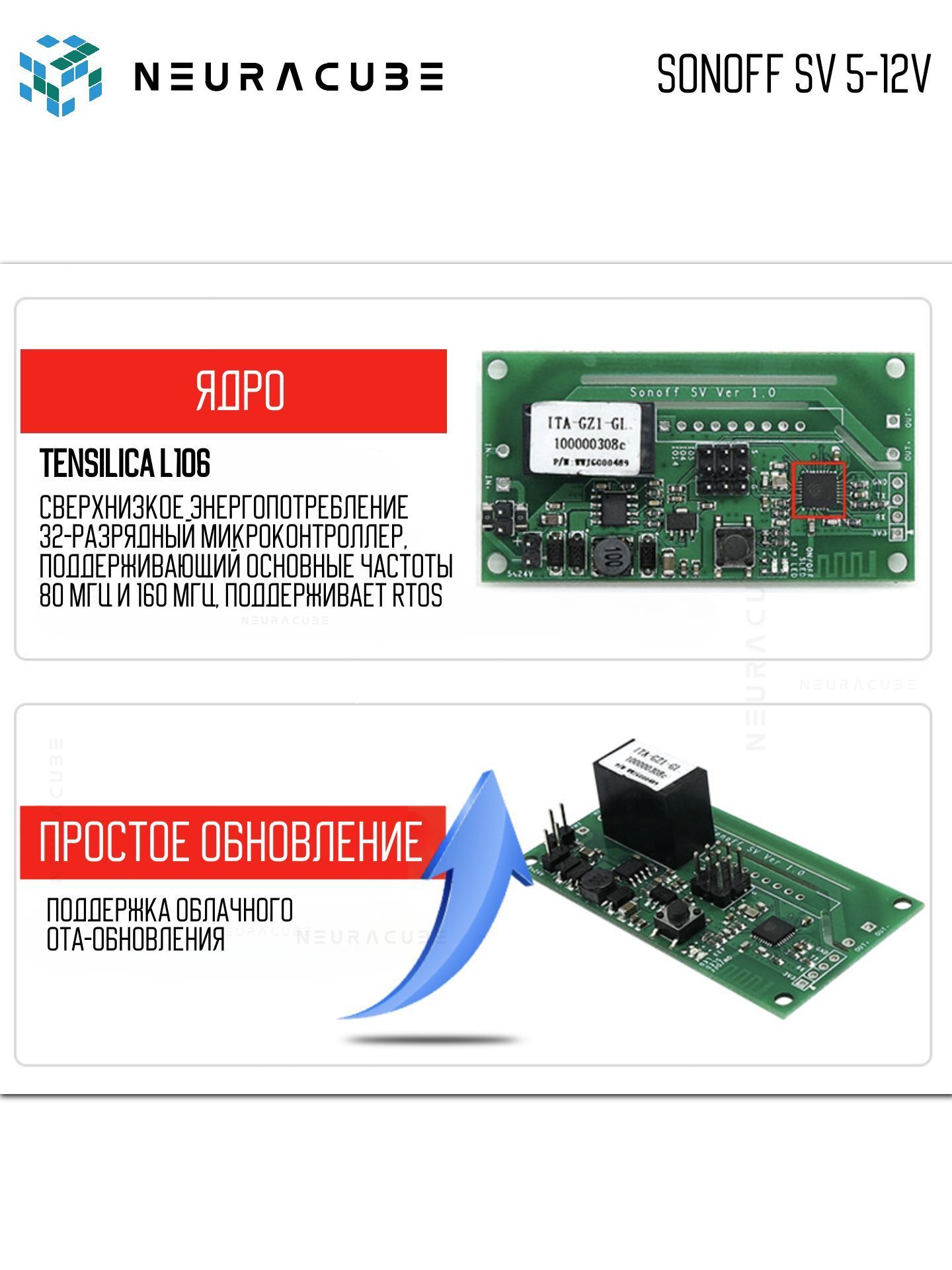

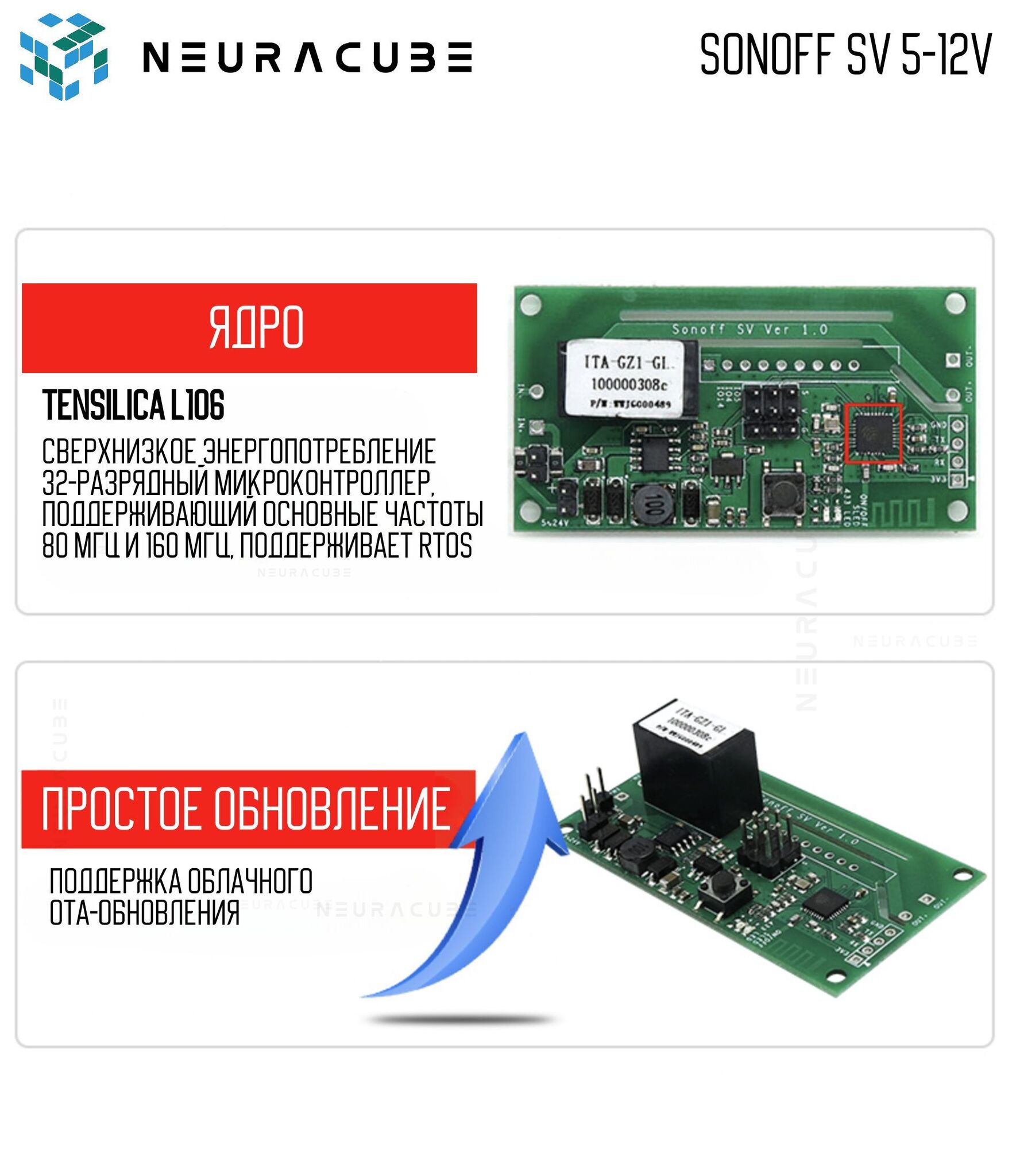

На плате есть GPIO-контакты (3.3V, GND, RX/TX), что позволяет:
-
Прошивать ESPHome или Tasmota для полного локального контроля.
-
Подключать датчики или дополнительные модули.
-
💡 Применение
✅ Светодиодные ленты (12/24V)
✅ Низковольтные вентиляторы (охлаждение серверов, теплиц)
✅ Управление насосами (в изолированном режиме)
✅ Автоматизация гаража (открытие дверей, контроль освещения)
🔧 Установка
-
Подключите VIN (5–24V) и GND к источнику питания.
-
Подсоедините нагрузку к клеммам COM и NO (нормально разомкнутое реле).
-
Настройте в приложении eWeLink.
⚠️ Важно! Для изолированного режима требуется пайка (удаление резисторов R5 и R6).
🆚 Сравнение с аналогами
| Устройство | Sonoff SV | Sonoff Mini |
|---|---|---|
| Напряжение | 5–24V DC | 90–250V AC |
| Изоляция | ✅ (с модификацией) | ❌ |
| GPIO | ✅ | ❌ |
| Цена | Низкая | Средняя |
🎯 Почему выбрать Sonoff SV?
-
Если нужно управлять низковольтными устройствами (12/24V).
-
Для проектов, требующих изоляции цепей (AC + DC).
-
Когда важна гибкость прошивки (ESP32 внутри).
Не подходит, если:
❌ Нужно управлять только 220V (лучше Sonoff Basic).
❌ Требуется готовый модуль без доработок.
📌 Примеры сценариев
-
Автоматическая подсветка аквариума:
-
SV включает LED-ленту 12V по таймеру в eWeLink.
-
-
Умная теплица:
-
Управление вентиляторами 24V при достижении температуры (через датчик + Home Assistant).
-
