ZigBee Выключатель для штор SONOFF MINI-ZBRBS-E

🪟 SONOFF MINI-ZBRBS-E | Zigbee выключатель для рольставней и штор

Умное управление жалюзи • Zigbee 3.0 • Ретранслятор сигнала • Готовый настенный выключатель

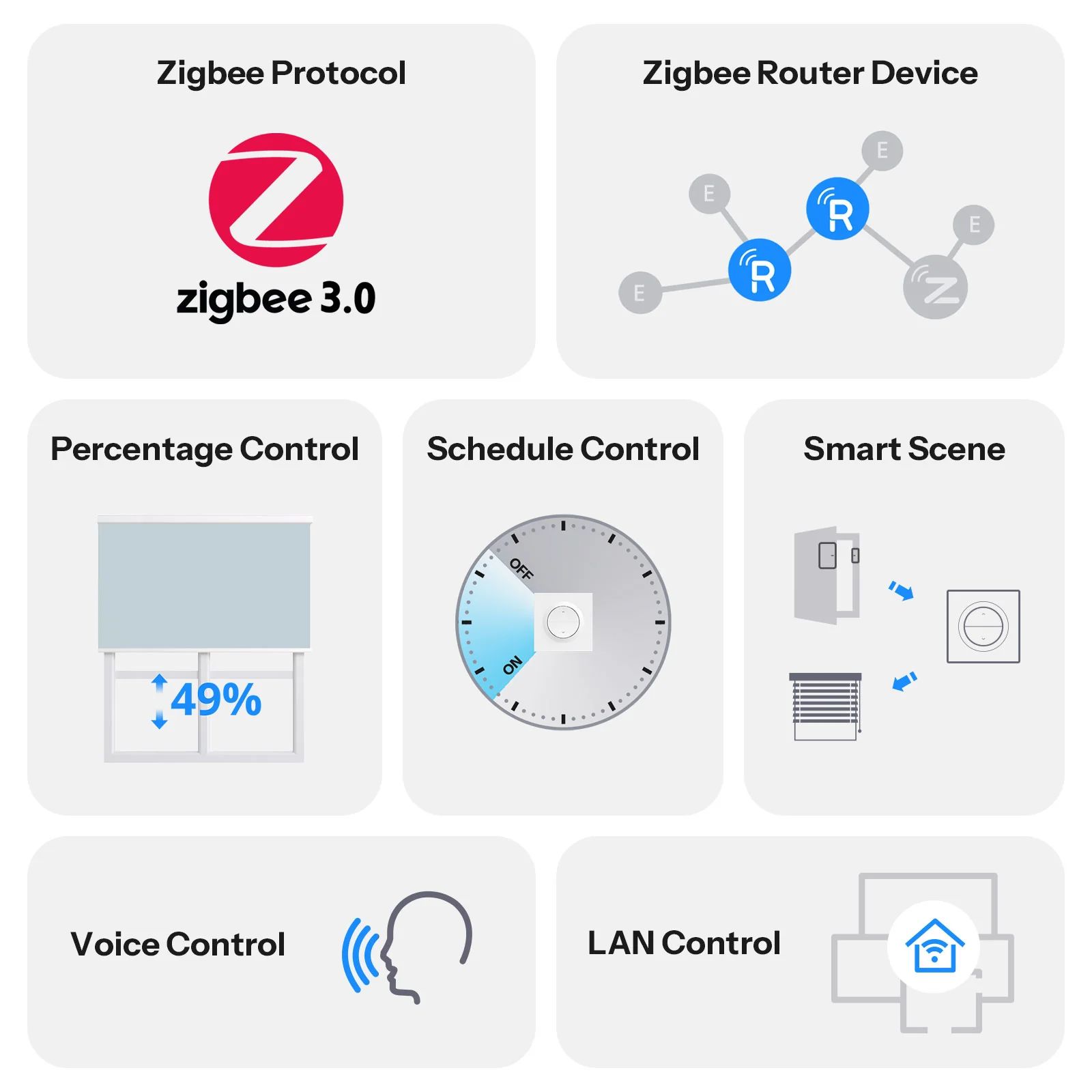

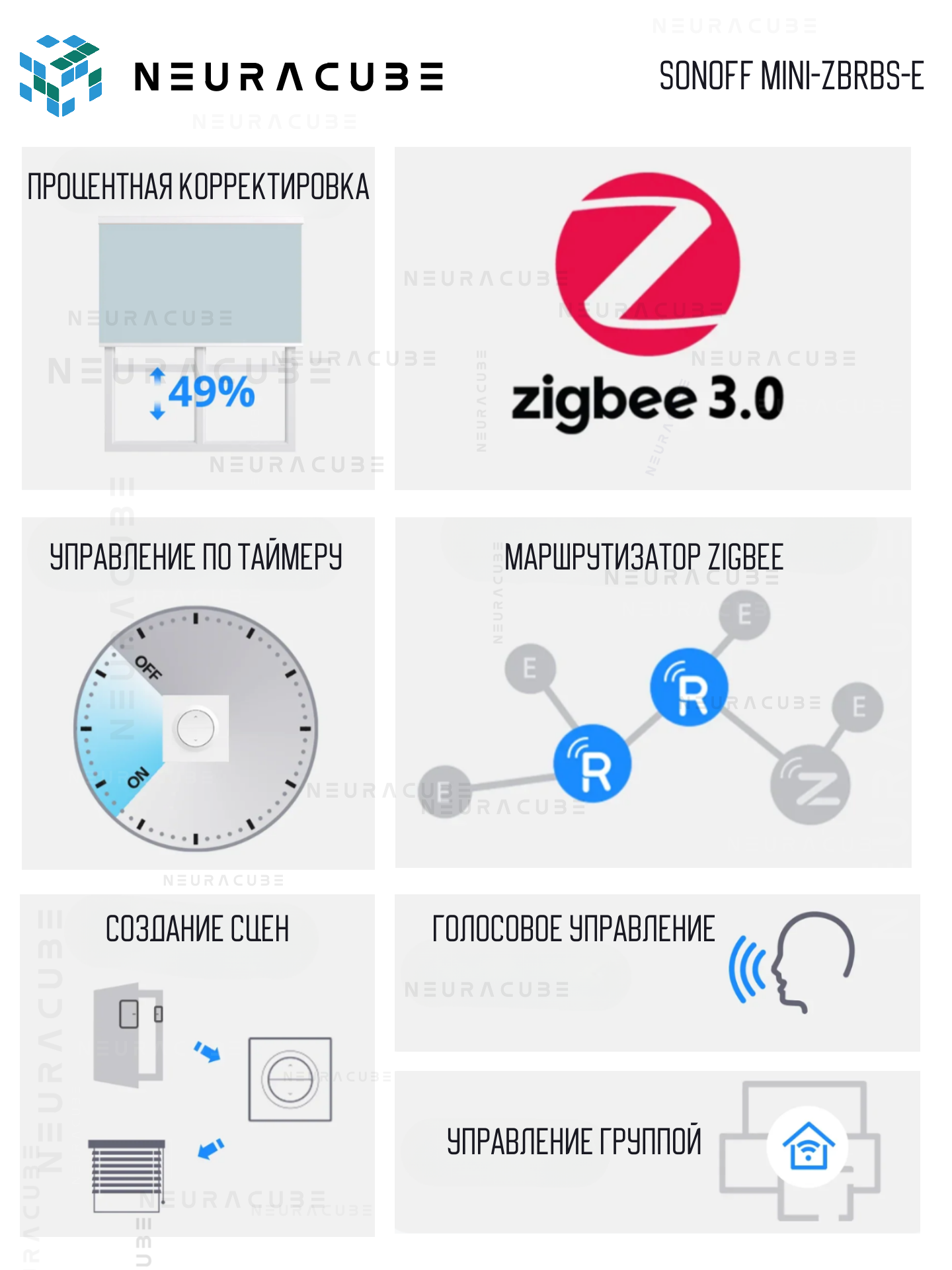

⚡ Главные возможности

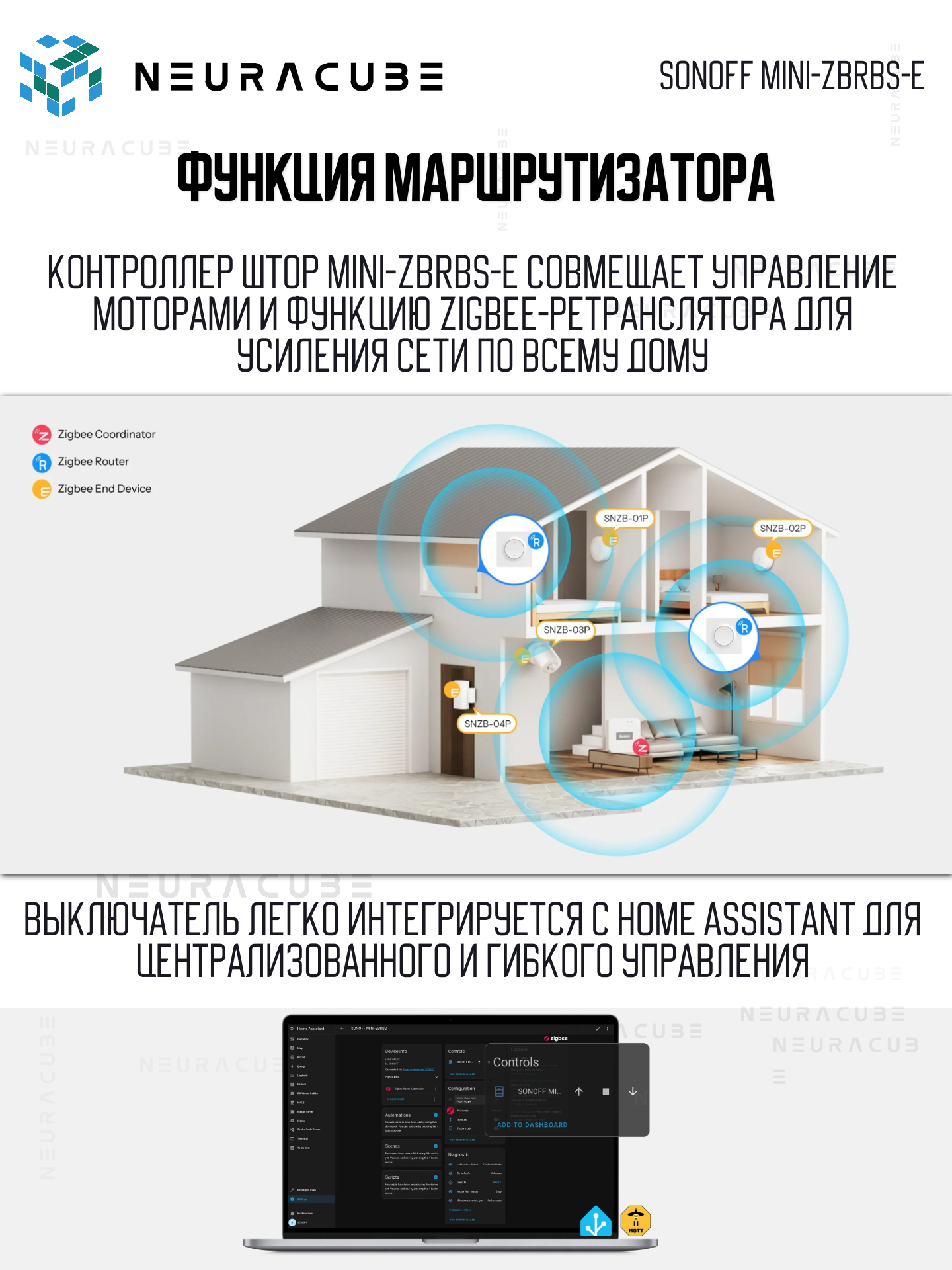

📡 Zigbee 3.0 с ретрансляцией — Устройство работает как Zigbee Router (ретранслятор), усиливая сигнал Zigbee-сети по всему дому. Чем больше таких устройств — тем стабильнее система .

🎯 Точное процентное управление — Открывайте шторы на 30% для мягкого утреннего света или на 70% чтобы скрыть палящее солнце. Настраивайте уровень освещения с высокой точностью.

🔄 Реверс направления в приложении — Если мотор подключен неправильно, не нужно переподключать провода. Просто активируйте функцию в eWeLink — направление изменится .

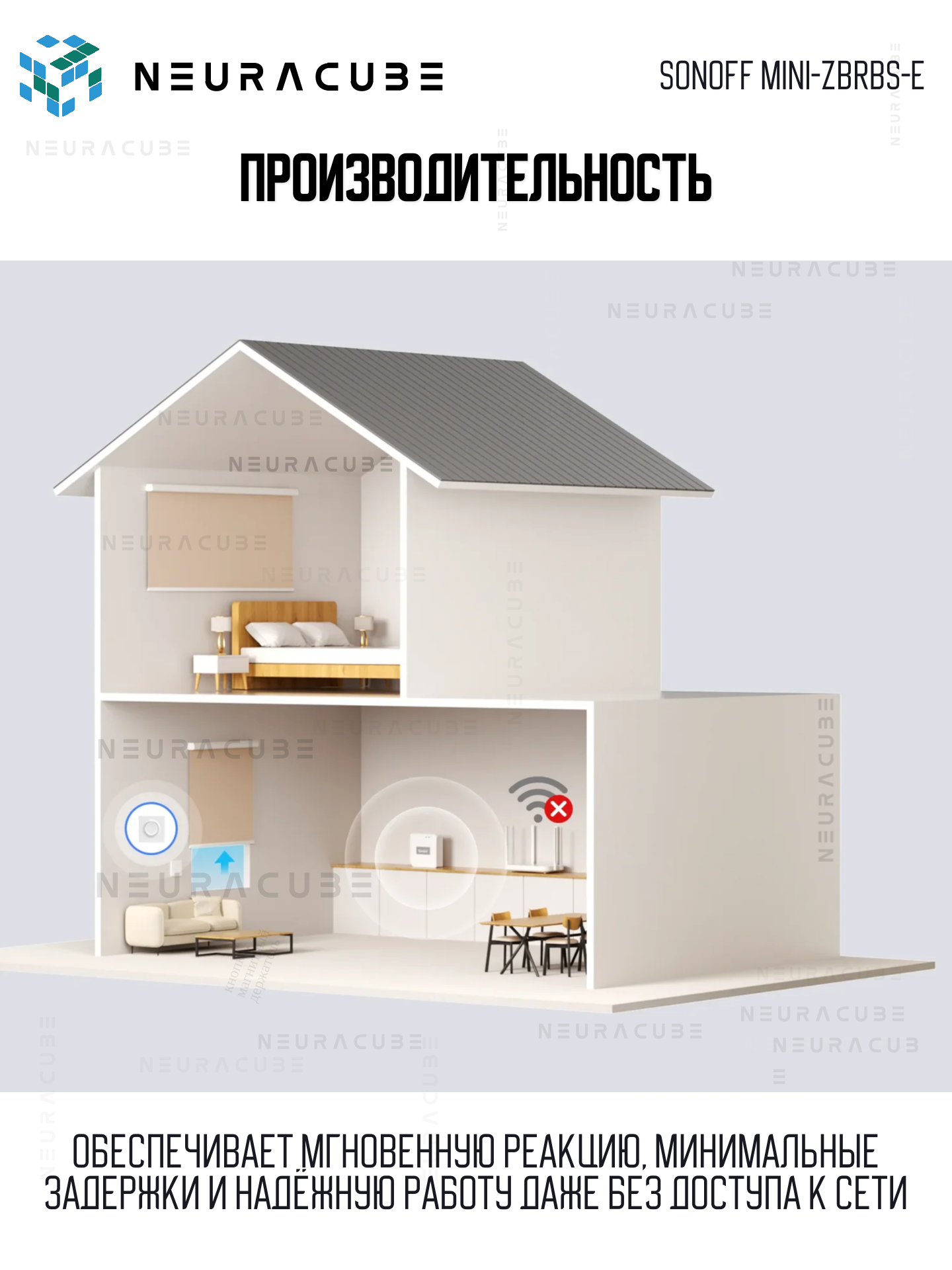

🏠 Локальное управление (Zigbee Local Scene) — Сценарии выполняются локально в вашей домашней сети даже при отключении интернета .

⏰ Расписания и таймеры — Устанавливайте время открытия и закрытия штор в зависимости от вашего распорядка дня .

🎯 Кому нужен MINI-ZBRBS-E

🪟 Владельцам рольставней и жалюзи — Превратите обычные электророллеты в умные. Полный контроль с телефона.

🏠 Пользователям умного дома на Zigbee — Работает с любым Zigbee 3.0 хабом: Sonoff ZBBridge, iHost, Home Assistant (ZHA/Z2M).

🔌 Тем, кто хочет усилить Zigbee-сеть — Встроенный ретранслятор расширяет покрытие mesh-сети.

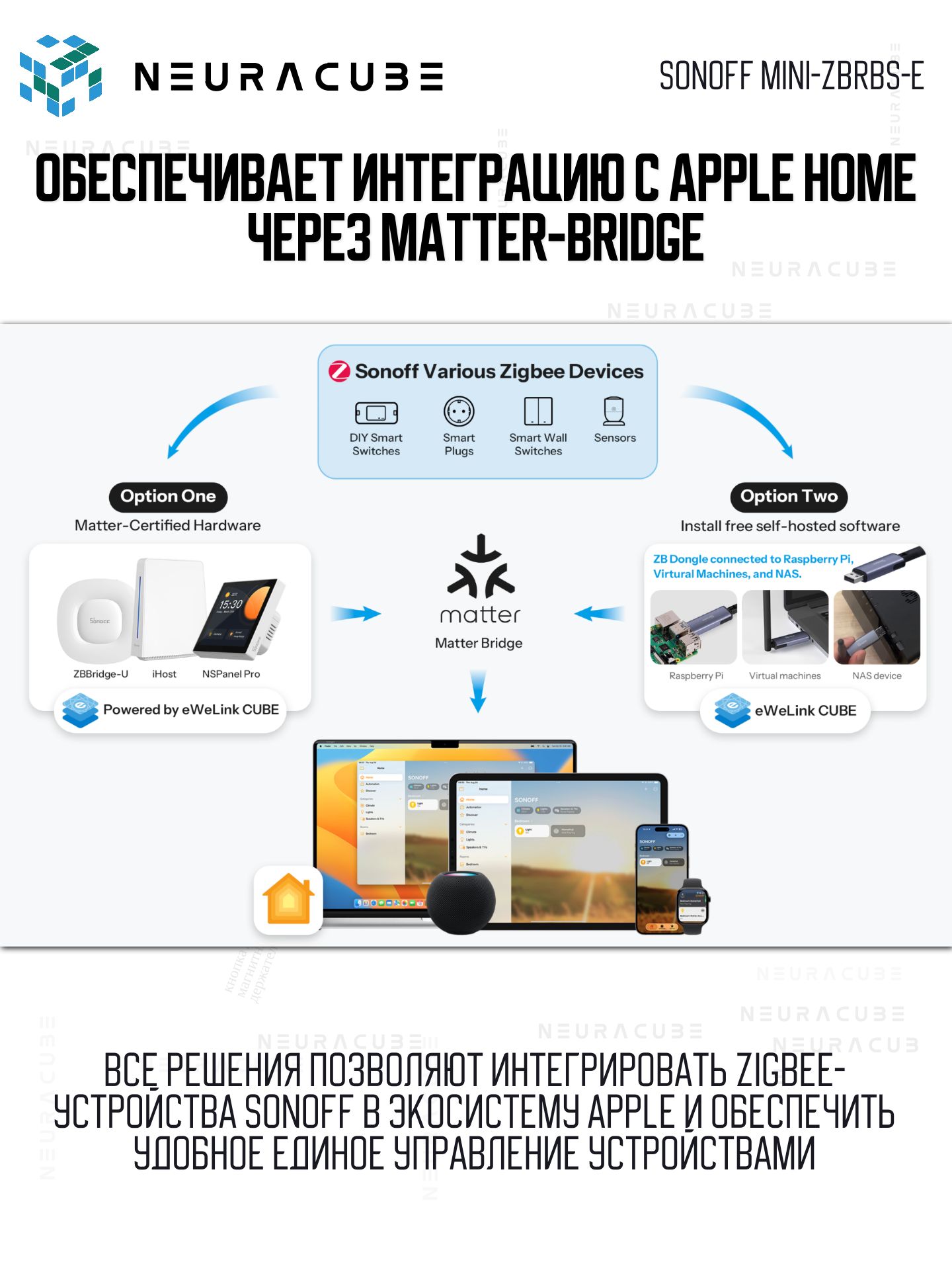

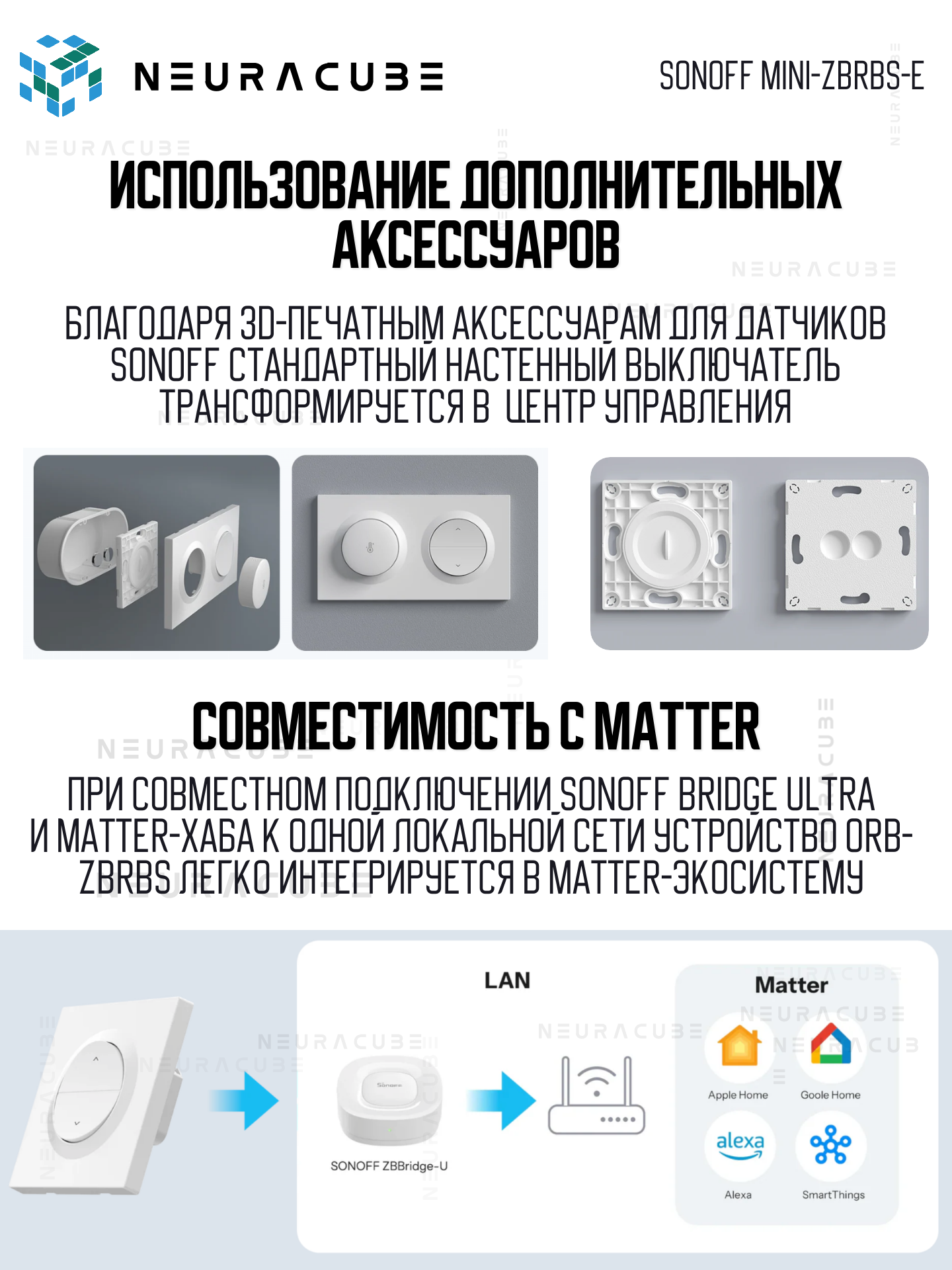

🍎 Владельцам Apple Home — Через Matter-мост (ZBBridge-U / eWeLink CUBE) интегрируется с Apple Home и Siri .

🗣️ Любителям голосового управления — Поддерживает Amazon Alexa и Google Assistant .

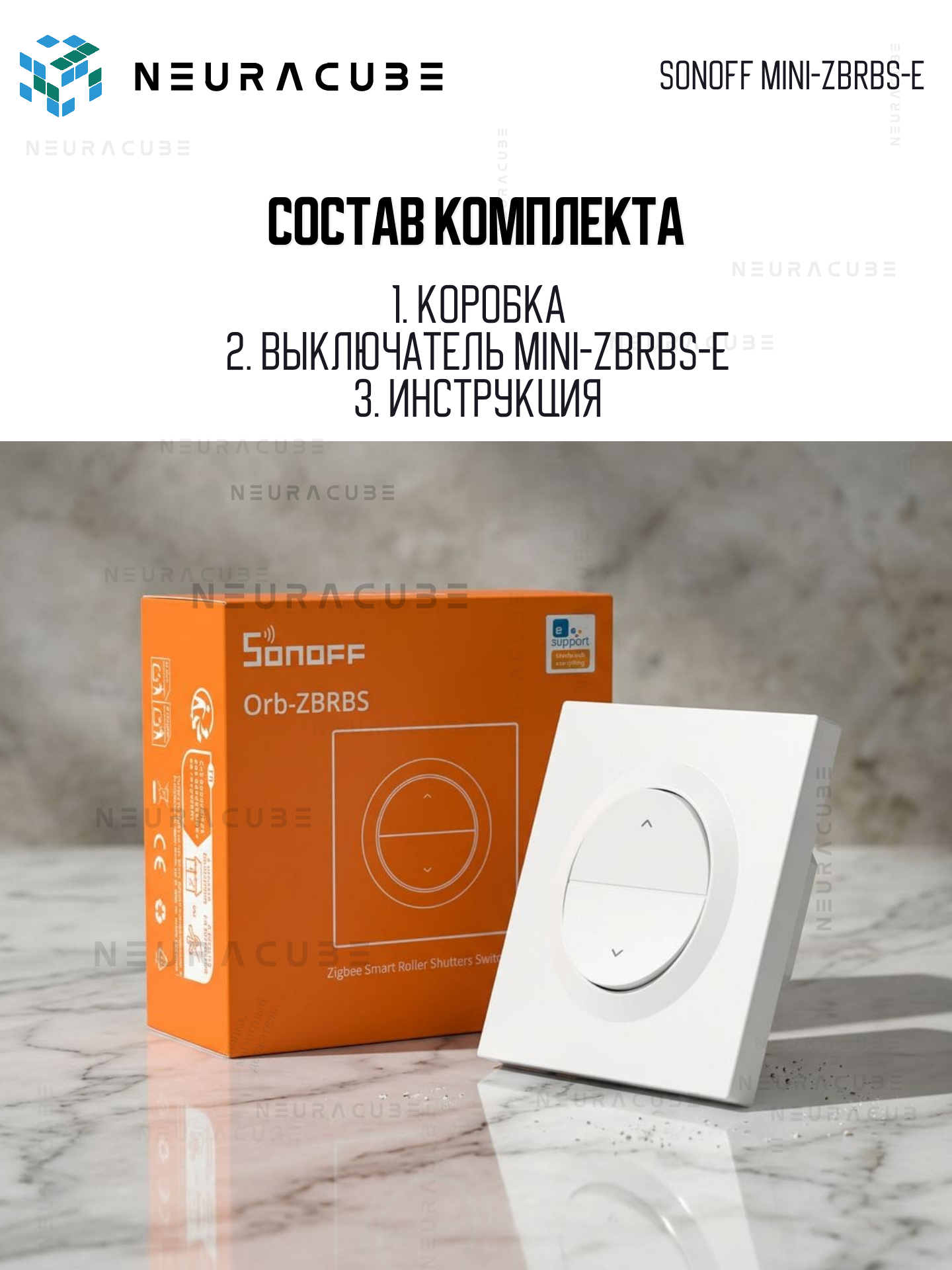

📦 Комплектация

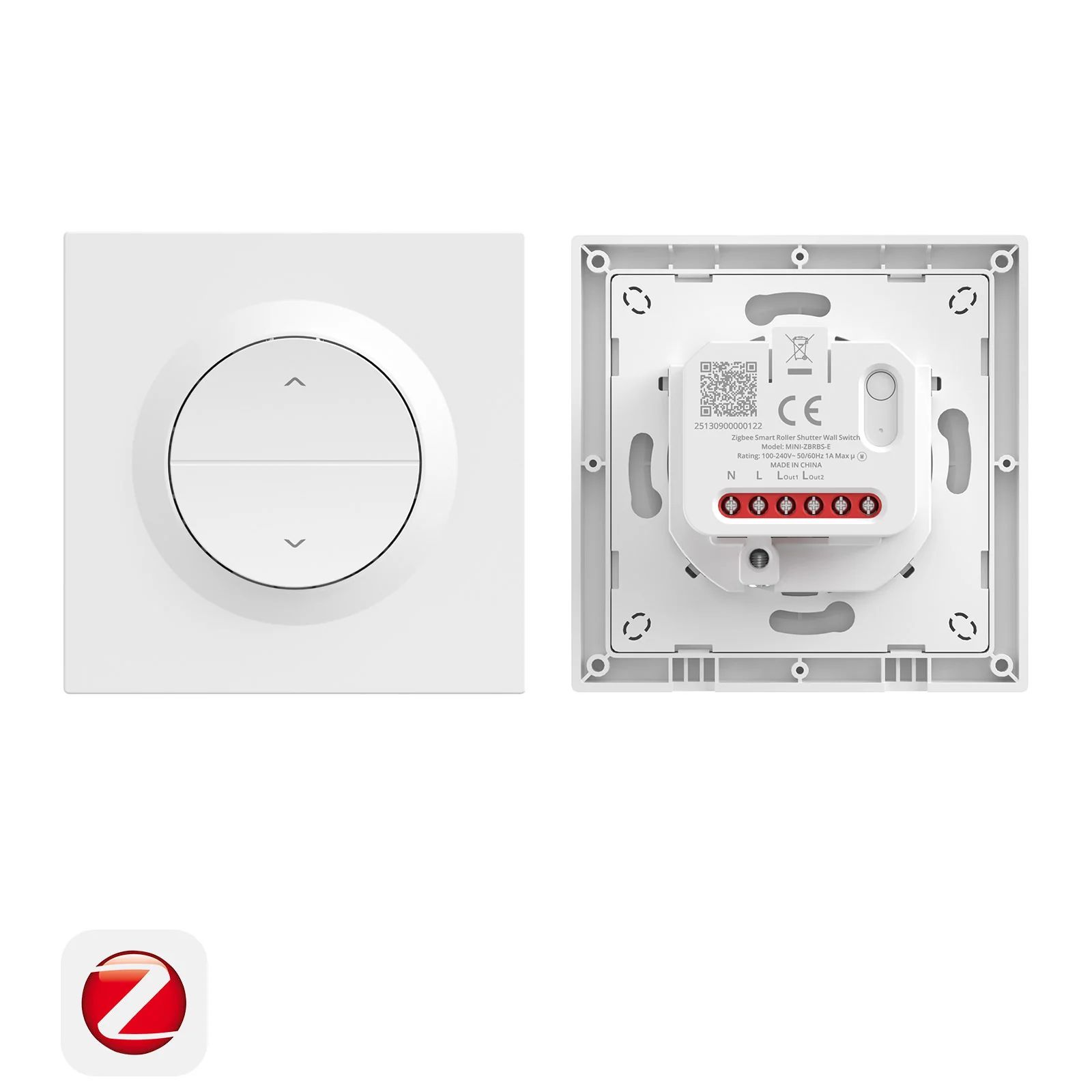

• Настенный выключатель MINI-ZBRBS-E
• Инструкция по установке

⚠️ Zigbee-хаб приобретается отдельно! Требуется Sonoff ZBBridge, iHost, NSPanel Pro, ZBDongle-E/P или совместимый Zigbee 3.0 хаб .

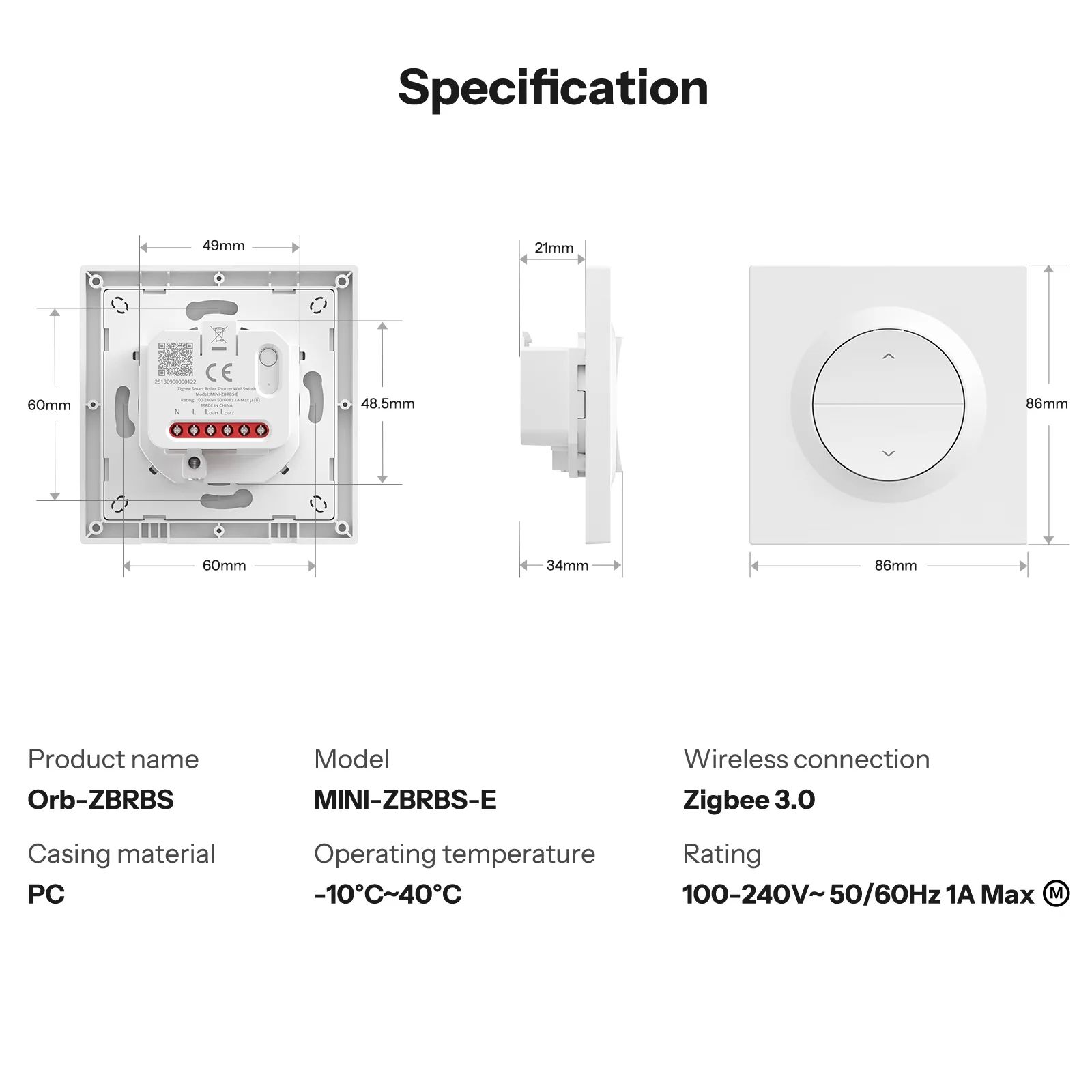

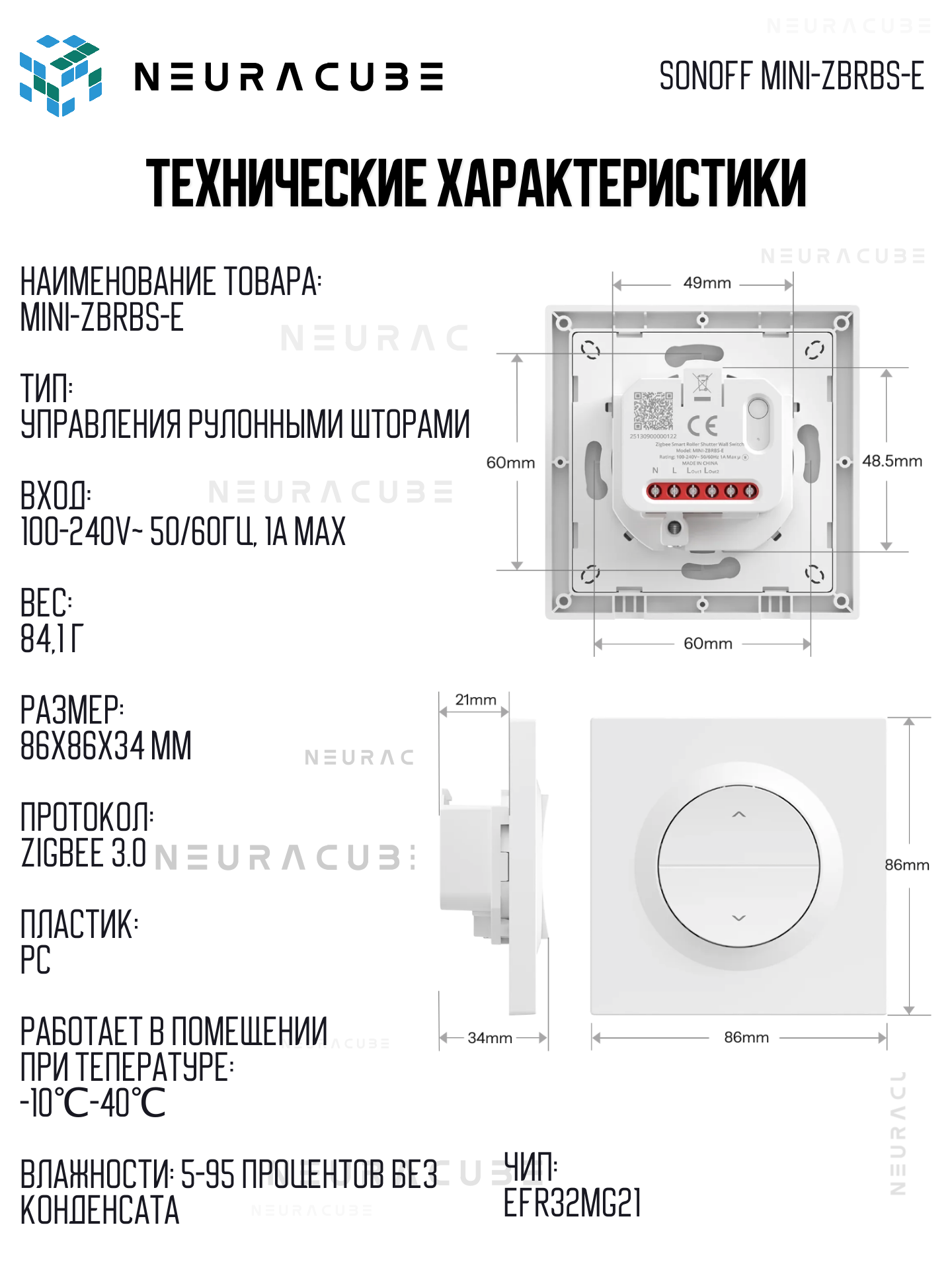

⚙️ Технические характеристики

• Модель: MINI-ZBRBS-E / Orb-ZBRBS
• Протокол: Zigbee 3.0 (IEEE 802.15.4)
• Роль в сети: Zigbee Router / ретранслятор
• Напряжение: 100-240V ~ 50/60Hz
• Нулевой провод (N): ТРЕБУЕТСЯ!
• Макс. ток нагрузки: 1 А
• Макс. мощность: до 240 Вт
• Требования к мотору: AC мотор 4-5 проводов, встроенные концевые выключатели
• Размеры (с рамкой): 86 × 86 × 35 мм
• Вес: 81.1 г - 126 г
• Материал корпуса: поликарбонат
• Рабочая температура: -10°C … +40°C
• Matter: ✅ через Matter-мост (ZBBridge-U / eWeLink CUBE)

🧠 Что умеет MINI-ZBRBS-E

Управление через приложение eWeLink:

• Полный контроль — открыть, закрыть, остановить
• Процентное управление — точность до 1% после калибровки
• Расписания — открывайте шторы утром, закрывайте вечером
• Калибровка хода — автоматическое определение крайних положений
• Реверс направления — исправление ошибок в 1 клик

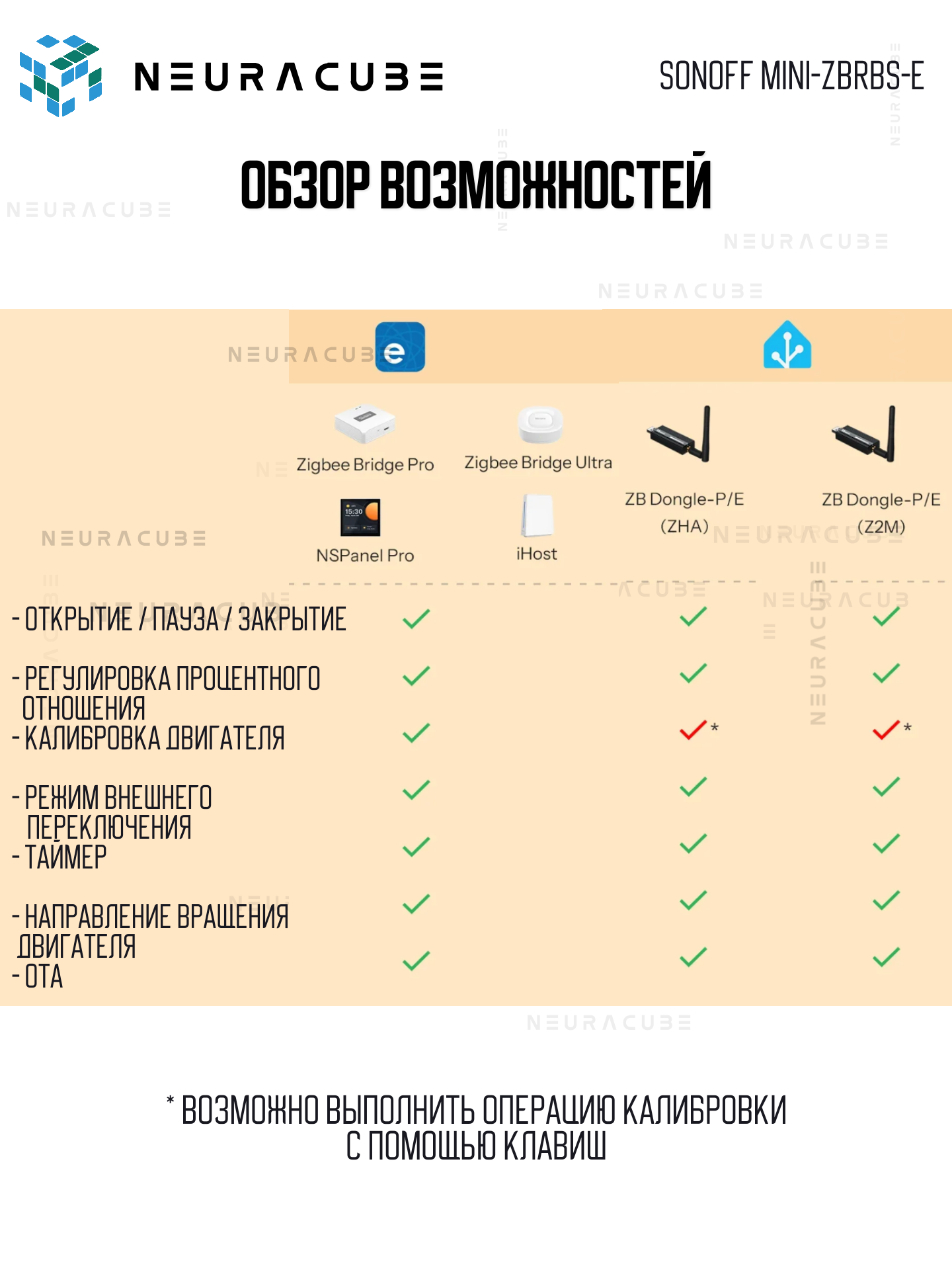

Интеграции:

• eWeLink, Home Assistant (ZHA / Zigbee2MQTT)
• SmartThings, Apple Home (через Matter-мост)
• Amazon Alexa / Google Assistant (через Zigbee-хаб)

Физическое управление:

• Тактильные кнопки на корпусе для ручного управления

🔧 Как подключить (важно для электрика!)

⚡ ПРОВЕРЬТЕ НАЛИЧИЕ НУЛЯ!

Для работы MINI-ZBRBS-E ОБЯЗАТЕЛЕН нулевой провод (N) в подрозетнике. Модель не поддерживает безнулевую установку .

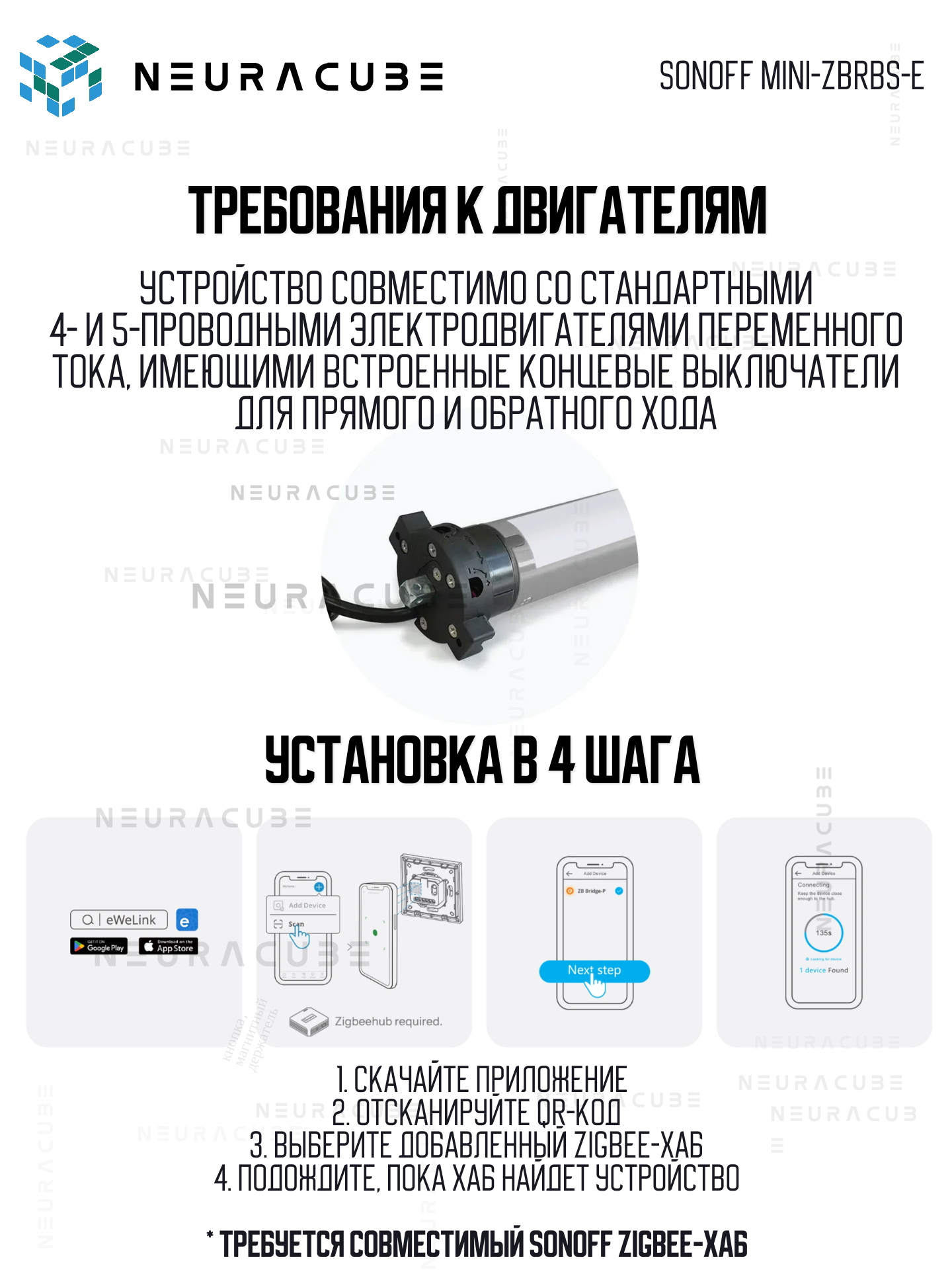

Требования к мотору:

• Тип: 4- или 5-проводной AC мотор (нейтраль, фаза вперёд, фаза назад, земля)
• Особенность: Мотор должен иметь встроенные концевые выключатели
• Макс. ток: Не более 1А (до 240 Вт)

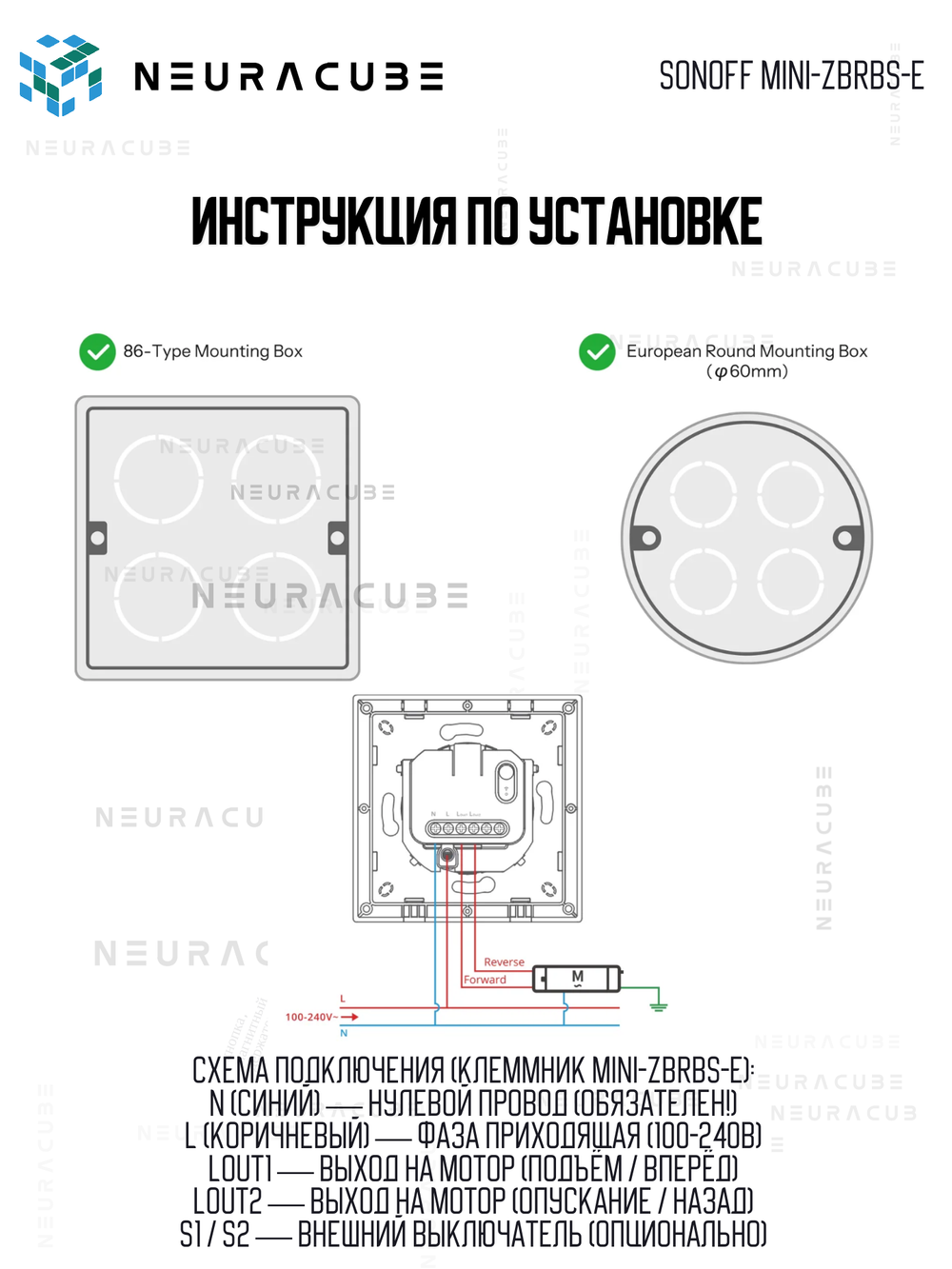

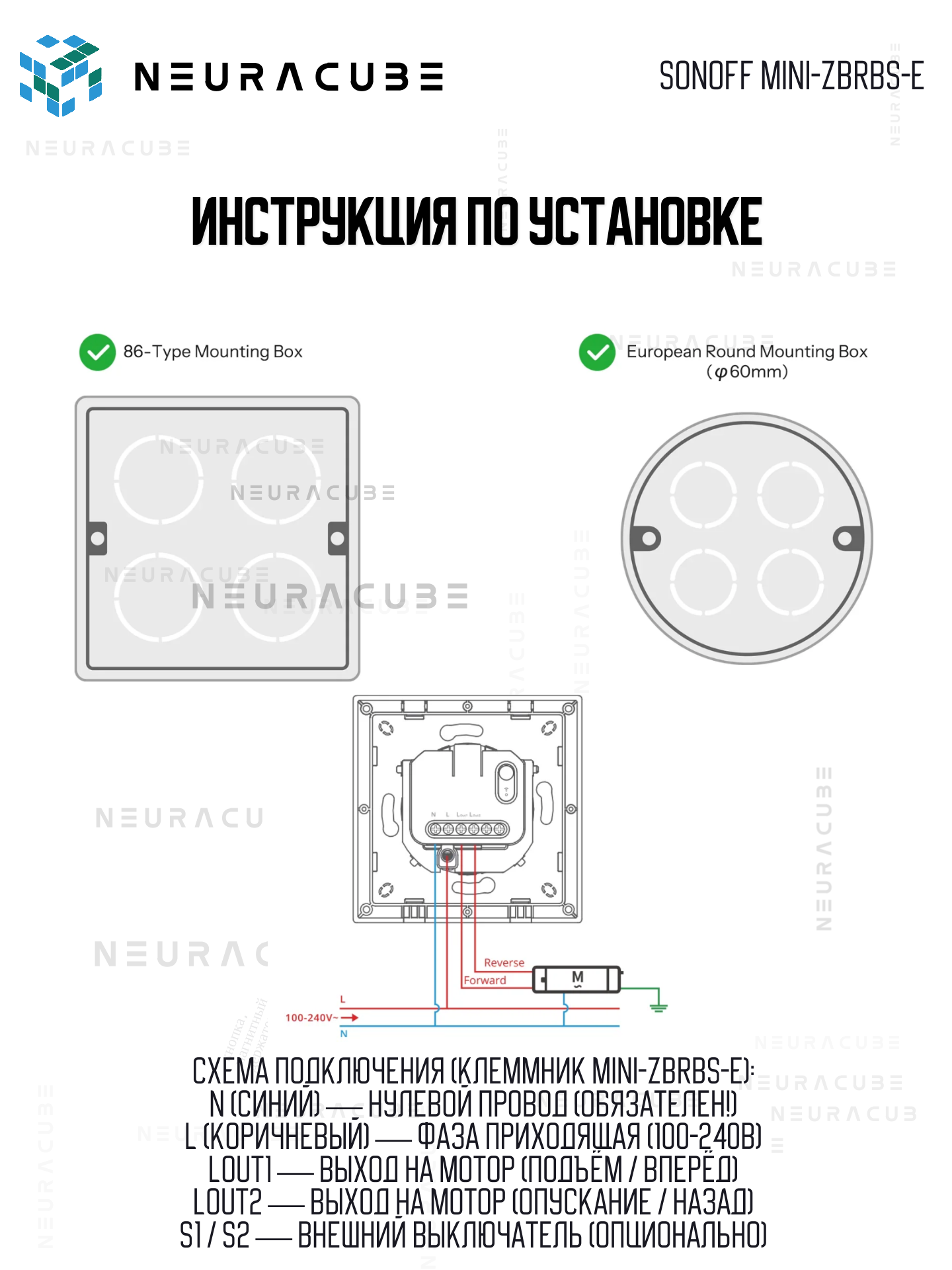

Схема подключения (клеммник MINI-ZBRBS-E):

• N (синий) — НУЛЕВОЙ ПРОВОД (обязателен!)
• L (коричневый) — ФАЗА ПРИХОДЯЩАЯ (100-240В)
• Lout1 — ВЫХОД на мотор (подъём / вперёд)
• Lout2 — ВЫХОД на мотор (опускание / назад)
• S1 / S2 — внешний выключатель (опционально)

Пошаговая инструкция:

• Отключите автомат на линии рольставней! Проверьте индикатором отсутствие напряжения.
• Убедитесь, что мотор подходит (AC, до 1А, с концевыми выключателями).
• Подключите провода к клеммам MINI-ZBRBS-E по схеме выше.
• При необходимости подключите внешний выключатель к клеммам S1/S2.
• Закрепите выключатель в подрозетнике (размер 86×86×35 мм — стандарт РФ).
• Включите автомат. Светодиод начнёт мигать — режим pairing.
• Добавьте устройство через Zigbee-хаб в приложении eWeLink (сканируйте QR-код).
• Обязательно выполните калибровку хода в приложении перед использованием процентного управления!

Проверка направления:

Нажмите «вверх». Если штора поехала вниз — используйте функцию реверса в приложении (НЕ переключайте провода) .

✅ 5 причин взять именно MINI-ZBRBS-E

• Zigbee Router (ретранслятор) — Усиливает вашу Zigbee-сеть. Чем больше таких устройств, тем стабильнее система по всему дому .
• Точное процентное управление — Настраивайте положение штор с точностью до 1% для идеального освещения в комнате .
• Реверс направления в приложении — Исправление ошибок подключения одним кликом, без переделки проводки .
• Локальные сценарии — Автоматизации работают даже при отключении интернета через Zigbee-хаб .
• Home Assistant из коробки — Полная поддержка ZHA и Zigbee2MQTT через ZBDongle .

⚠️ Важные нюансы (честно)

🔴 Требуется НУЛЕВОЙ ПРОВОД (N)! — Это НЕ безнулевое решение. Перед покупкой проверьте проводку .

🔴 Требуется Zigbee-хаб! — Без хаба (ZBBridge, iHost, USB-донгла) устройство НЕ заработает .

🔴 Мотор должен быть AC до 1А — Мощные моторы (более 240 Вт) НЕ поддерживаются .

🔴 Мотор должен иметь встроенные концевые выключатели — Без них процентное управление работать НЕ БУДЕТ .

🔴 Калибровка обязательна — Без калибровки функция процентного управления недоступна.
