Сухие и мокрые контакты: в чем разница и как выбрать правильный вариант

Введение

В мире электрических и электронных систем термины «сухой контакт» и «мокрый контакт» используются довольно часто, однако для тех, кто не знаком с этими понятиями, они могут быть запутанными. Особенно сухие контакты играют уникальную роль в системах автоматизации и управления, предлагая особые преимущества. В этой статье мы разберём основы сухих контактов, их отличие от мокрых, области применения, меры предосторожности и преимущества, которые они дают различным системам.

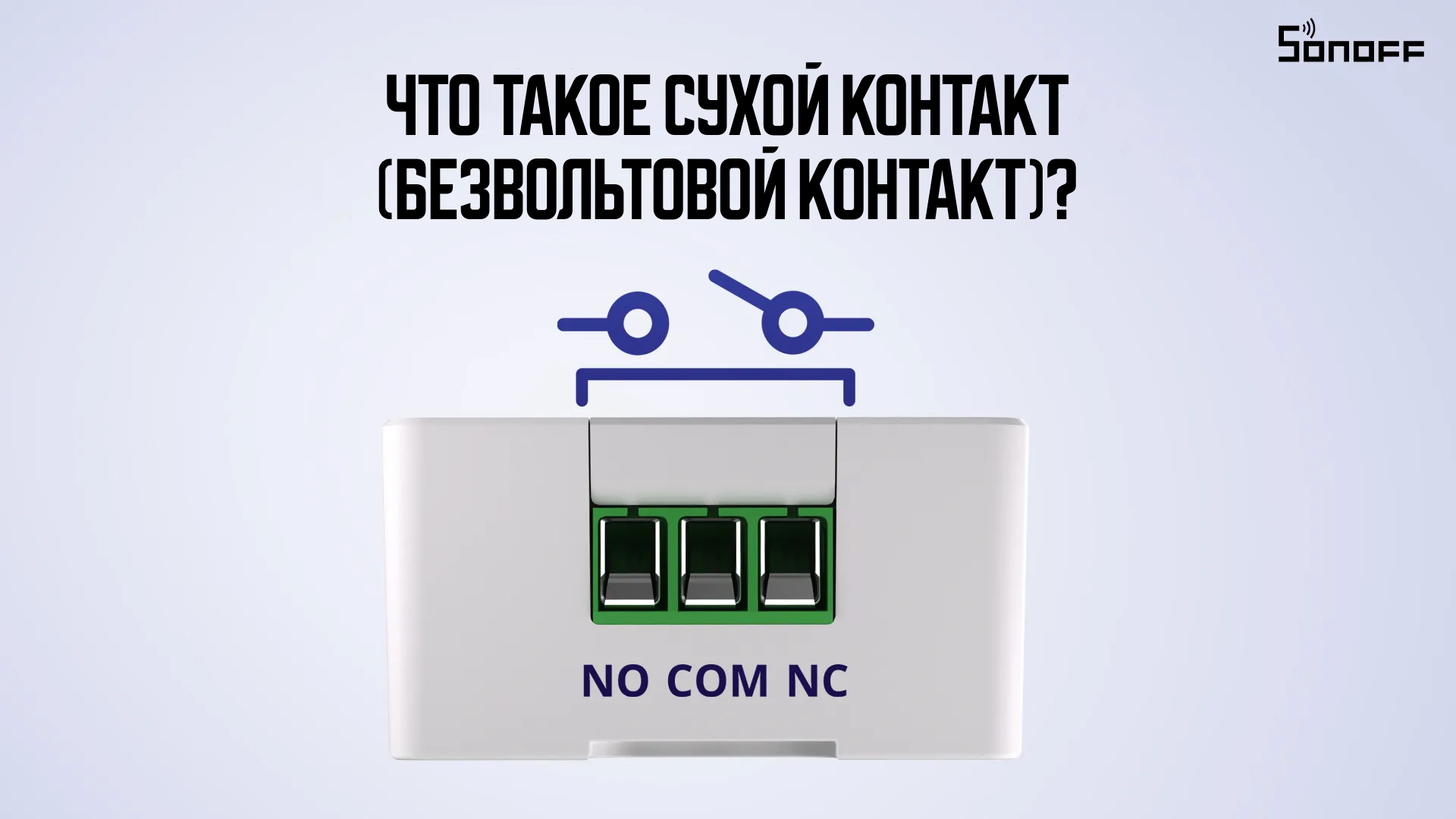

Что такое сухой контакт?

Сухой контакт, также известный как «безвольтовой контакт» (volt-free contact), — это тип релейного или переключающего контакта, который не несёт на себе напряжения или тока от управляющего источника. Он действует как пассивный механизм, которому требуется внешний источник питания для работы. По сути, это простой переключатель «вкл./выкл.», который управляет протеканием электричества, не будучи напрямую подключённым к источнику питания.

Сухие контакты обычно применяются там, где необходимо управлять устройством или системой без передачи электрической мощности через управляющий элемент. Например, они могут подавать сигнал другой цепи для включения или отключения, не влияя при этом на её напряжение или токовые характеристики.

Основные характеристики сухих контактов:

• Не подают питание или напряжение напрямую.

• Требуют внешнего источника питания для работы управляемой цепи.

• Обеспечивают высокую надёжность и изоляцию между управляющей и силовой цепями.

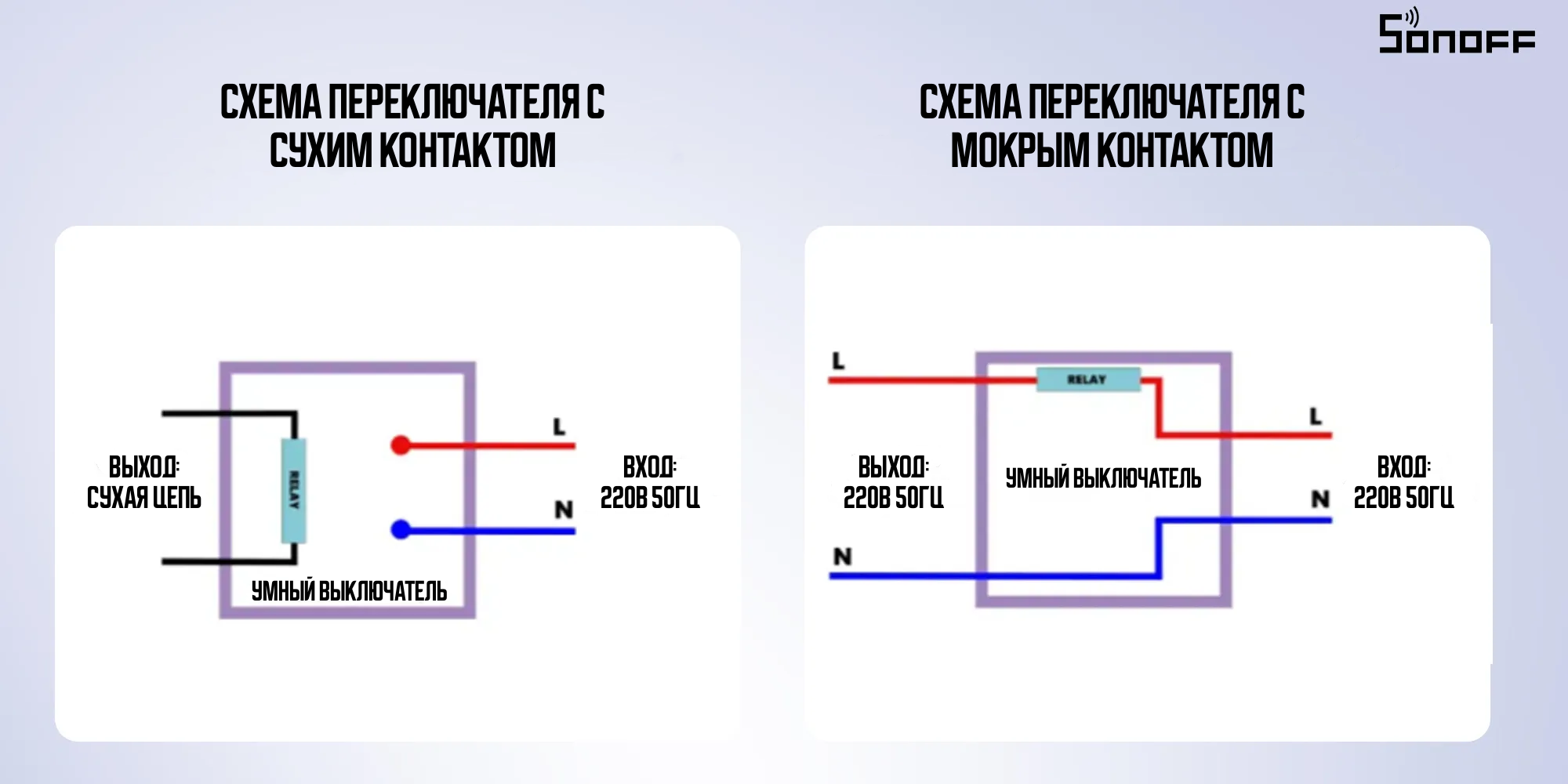

В чем разница между сухими и мокрыми контактами?

Понимание различий между сухими и мокрыми контактами имеет решающее значение при выборе правильного компонента для конкретного применения.

Для наглядности:

• Сухой контакт в реле может подать сигнал двигателю для запуска или остановки, но питание двигателя идёт от отдельной цепи.

• Мокрый контакт, напротив, может напрямую включать лампу, поскольку сам переключатель подаёт напряжение.

Где применяются сухие контакты?

1. Умный дом
   Сухие контакты широко используются в устройствах для автоматизации дома. Например, они могут управлять гаражными воротами, автоматическими воротами или системами освещения, подавая сигнал для их включения.

2. Промышленная автоматизация
   В промышленности сухие контакты применяются в релейных логических схемах, ПЛК (программируемых логических контроллерах) и системах сигнализации. Они помогают управлять и контролировать оборудование, не влияя напрямую на электропитание.

3. Системы безопасности
   Охранные системы часто используют сухие контакты для включения сигнализаций, замков дверей или систем видеонаблюдения. Это обеспечивает надёжное срабатывание при сохранении электрической изоляции.

4. Системы HVAC
   Системы отопления, вентиляции и кондиционирования воздуха (HVAC) используют сухие контакты для включения/выключения вентиляторов или компрессоров, обеспечивая эффективное управление климатом без усложнения электрической схемы.

5. Системы связи
   В телекоммуникациях сухие контакты применяются для передачи сигналов или уведомлений между оборудованием, например, для активации оповещения о включении/выключении устройства.

6. Аварийные системы
   Системы аварийного отключения на заводах или электростанциях используют сухие контакты для подачи сигнала о необходимости отключения без внесения лишних помех или рисков.

Меры предосторожности при использовании сухих контактов

Хотя сухие контакты просты и надёжны, необходимо соблюдать определённые меры предосторожности:

1. Правильное подключение
   Неправильная схема подключения может привести к сбою или повреждению системы. Всегда следуйте схемам и инструкциям производителя.

2. Совместимость устройств
   Убедитесь, что подключаемые устройства совместимы по напряжению и току. Перегрузка контакта может вызвать перегрев или отказ.

3. Защита от помех
   В некоторых случаях сухие контакты подвержены электрическим шумам или помехам. Используйте экранирование или правильное заземление для их минимизации.

4. Регулярное обслуживание
   Как и любые механические или электромеханические компоненты, сухие контакты со временем изнашиваются из-за многократных переключений. Рекомендуется периодическая проверка и тестирование.

5. Учёт условий эксплуатации
   Воздействие влаги, пыли или экстремальных температур может снизить эффективность сухих контактов. В таких случаях используйте защитные корпуса или специальные меры.

Преимущества использования сухих контактов

Сухие контакты обладают рядом преимуществ, благодаря которым они востребованы во многих системах:

1. Электрическая изоляция
   Изоляция управляющей цепи от силовой гарантирует, что управляющая часть не пострадает от напряжения или тока нагрузки, обеспечивая безопасность и надёжность.

2. Универсальность
   Подходят для самых разных применений — от «умного дома» до промышленного оборудования. Их совместимость с различными системами управления делает их универсальными.

3. Простота конструкции
   Имеют простое устройство, что облегчает монтаж и использование, снижает вероятность ошибок при установке и минимизирует обслуживание.

4. Энергоэффективность
   Так как сухие контакты не проводят ток внутри себя, они не потребляют дополнительной энергии.

5. Повышенная безопасность
   Электрическая изоляция снижает риск удара током или помех, особенно в системах с высокими напряжениями или токами.

6. Экономичность
   Во многих случаях сухие контакты дешевле мокрых, если есть внешний источник питания. Это делает их выгодным выбором.

Заключение

Сухие контакты являются незаменимыми элементами современных электрических и электронных систем. Их способность обеспечивать надёжное управление без внутреннего напряжения или тока делает их безопасными и универсальными. Понимая их отличия от мокрых контактов, области применения и необходимые меры предосторожности, вы сможете использовать их потенциал максимально эффективно. Будь то умный дом или промышленная автоматизация — сухие контакты обеспечат надёжное и эффективное решение для ваших задач.
