Введение
Мощные электроприборы, такие как электрические водонагреватели, тепловые насосы, системы тёплого пола, зарядные устройства для электромобилей и кухонная техника, включая духовки, индукционные варочные панели и электрические сушильные машины, становятся всё более распространёнными в современных домах.
В отличие от освещения, небольших бытовых приборов и устройств средней мощности, эти приборы часто работают на выделенных электрических цепях под высокой нагрузкой в течение длительного времени. Для таких применений обычно используются DIN-рейковые выключатели, поскольку они предназначены для непосредственной интеграции в электрические щиты и обеспечивают более надёжное управление стационарными мощными цепями.
Однако не все DIN-рейковые выключатели рассчитаны на требовательные высокомощные нагрузки. Выбор подходящего DIN-рейкового выключателя для цепей с высоким током заключается не только в выборе устройства с подходящими номинальными характеристиками, но и в понимании того, сможет ли оно обеспечивать безопасную и надёжную работу в долгосрочной перспективе.
В этом руководстве мы расскажем, как работают умные DIN-рейковые выключатели, какие ключевые факторы определяют надёжное управление высокими нагрузками и как DIN-рейковые выключатели SONOFF — BASIC-1GSP и BASIC-ZB1GSP — разработаны для требовательных высокомощных применений.
Что такое DIN-рейковый выключатель?
Умный DIN-рейковый выключатель — это электрическое устройство, предназначенное для удалённого управления цепями и подключёнными нагрузками внутри электрического щита (также называемого распределительным щитом). Он использует внутреннее реле для управления питанием подключённых цепей и может предоставлять такие функции, как удалённое переключение, мониторинг энергии, управление по расписанию и автоматизация.
В отличие от подключаемых умных розеток или настенных выключателей, он устанавливается непосредственно на стандартную DIN-рейку и интегрируется в электрическую проводку.
DIN-рейка — это стандартизированная металлическая монтажная рейка, широко используемая в электрических распределительных щитах. Она обеспечивает надёжный и упорядоченный способ установки электрических компонентов, таких как автоматические выключатели, реле и умные модули управления.
После установки устройство может удалённо переключать цепь и предоставлять умные функции, такие как мониторинг энергии в реальном времени, управление по расписанию и автоматизация.
👉Примечание: DIN-рейковые выключатели имеют разные номинальные токи и функции для различных применений. Выбранная модель должна соответствовать электрическим требованиям подключённой нагрузки.
Что делает DIN-рейковый выключатель надёжным для нагрузок с высоким током?
Высокий номинальный ток сам по себе не гарантирует надёжную долгосрочную работу. Для устройств, управляющих мощными нагрузками, такие факторы, как совместимость с нагрузкой, управление теплом, долговечность реле и электробезопасность, влияют на надёжность со временем.
Конструкция для работы с высокими нагрузками
DIN-рейковые выключатели, используемые для мощных нагрузок, должны выдерживать продолжительные электрические нагрузки, а не только кратковременные пики тока. Разные приборы могут создавать различную электрическую нагрузку в зависимости от характеристик нагрузки и режима работы.
Важные факторы включают:
- Номинальную токовую нагрузку для подключённого устройства
- Совместимость с резистивными, индуктивными и ёмкостными нагрузками
- Способность выдерживать временный пусковой ток от таких устройств, как двигатели, насосы или компрессоры
Эффективное управление теплом при длительной работе
Когда высокий ток проходит через электрические компоненты, сопротивление приводит к выделению тепла. При длительной работе чрезмерное повышение температуры может ускорить старение компонентов и повлиять на надёжность.
Надёжная конструкция должна минимизировать лишнее тепловыделение и поддерживать стабильную температуру при продолжительной работе.
Важные факторы включают:
- Токопроводящие пути с низким сопротивлением для снижения потерь мощности и накопления тепла
- Правильную внутреннюю компоновку и конструкцию теплоотвода
- Материалы и конструкцию, подходящие для длительной работы с высокими нагрузками
Долговечная конструкция реле для частых переключений
Реле — основной переключающий компонент внутри DIN-рейкового выключателя. Каждое переключение создаёт электрическую нагрузку на контакты, а повторяющееся искрение может постепенно ухудшать их характеристики, особенно при высоких токах или индуктивных нагрузках.
- Высокая электрическая износостойкость при работе под нагрузкой
- Повышенная устойчивость к искрению и износу контактов
- Стабильная работа после многократных переключений
Электробезопасность при работе с высокими нагрузками
Поскольку DIN-рейковые выключатели устанавливаются внутри электрических щитов и подключаются к сетевым цепям, безопасность конструкции имеет ключевое значение для надёжной работы.
Основные факторы:
- Надлежащая изоляция и электрическое разделение
- Двухполюсное переключение для улучшенной изоляции цепи
- Корпус из огнестойких материалов
- Совместимость с вышестоящими защитными устройствами, такими как MCB
Умные DIN-рейковые выключатели SONOFF BASIC для мощных нагрузок
SONOFF Basic DIN Rail — это серия одноканальных умных релейных выключателей для установки на DIN-рейку, предназначенных для управления подключёнными мощными электроприборами и электрическими цепями. Серия включает BASIC-1GSP (Matter over Wi-Fi) и BASIC-ZB1GSP (Zigbee), предлагая разные варианты подключения для систем умного дома.
Поддерживая нагрузку до 32A, они подходят для мощных устройств, таких как водонагреватели, тепловые насосы, электрические котлы, системы тёплого пола, цепи зарядных устройств для электромобилей (при соответствии требованиям установки) и другие мощные приборы, которым требуется надёжное управление переключением.
Помимо удалённого переключения, Basic DIN Rail предоставляет мониторинг энергии в реальном времени, защиту от перегрузки и умную автоматизацию, позволяя пользователям отслеживать энергопотребление, удалённо управлять подключёнными устройствами и оптимизировать использование энергии через eWeLink App и совместимые платформы умного дома.
SONOFF BASIC DIN Rail: ключевые особенности конструкции для надёжной работы с высокой мощностью и безопасности
Умные релейные выключатели SONOFF Basic DIN Rail, разработанные для управления мощными электрическими цепями, включают несколько аппаратных особенностей для стабильной работы при продолжительных нагрузках, частых переключениях и сложных электрических условиях. Эти конструктивные решения сосредоточены на работе с высоким током, управлении теплом, долговечности реле и электробезопасности.

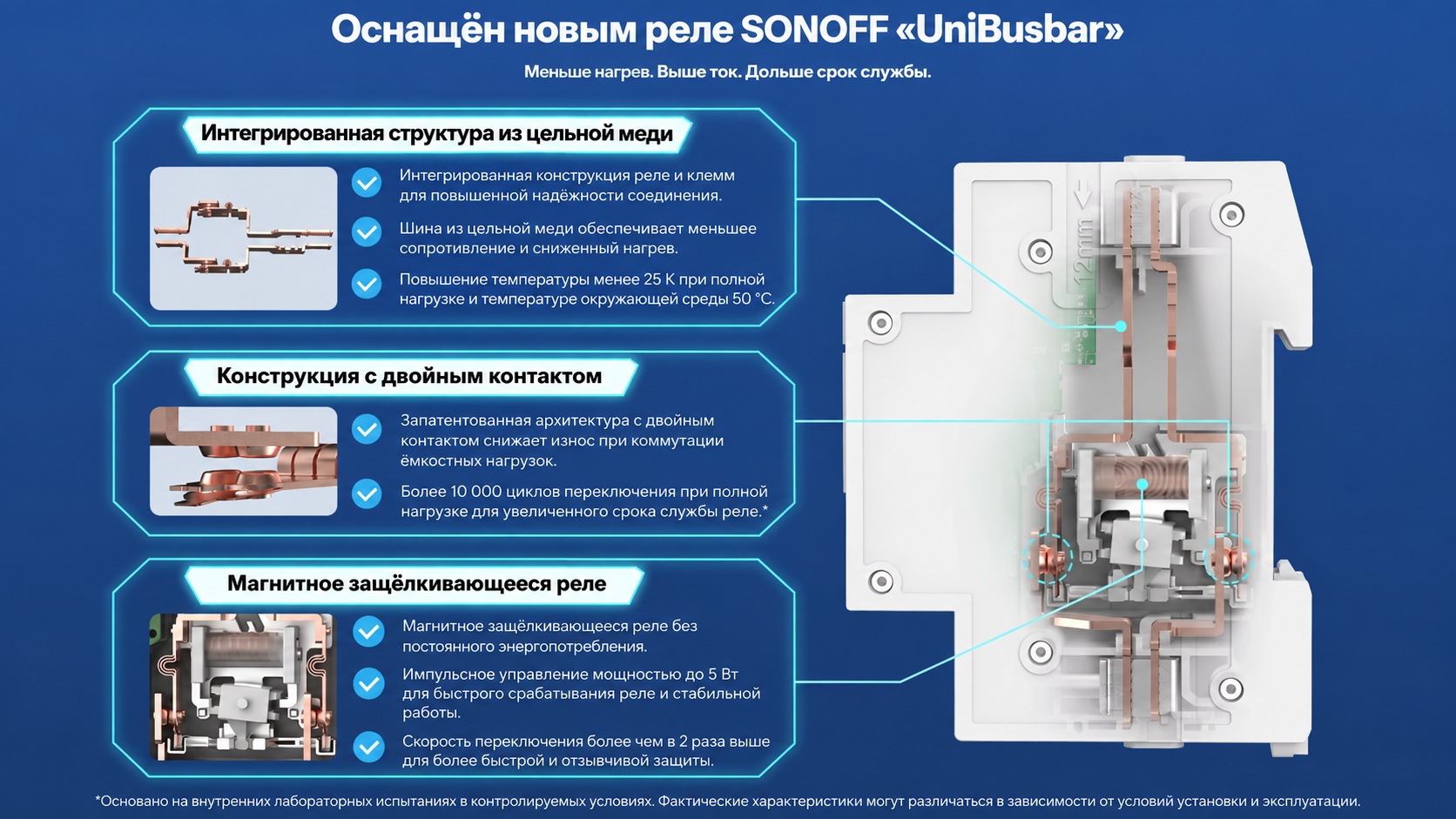

1. Конструкция для высокого тока и стабильной работы
Конструкция с шиной из чистой меди:
- Использует цельный интегрированный токопроводящий путь из меди с меньшим количеством паяных соединений, снижая сопротивление и минимизируя нагрев при работе с высоким током.
- При тестировании с полной нагрузкой при температуре окружающей среды 50°C повышение температуры остаётся ниже 25K, что помогает поддерживать стабильную работу при продолжительных высоких токах.
Запас по реле 63A:
- Обеспечивает дополнительный запас по токовой нагрузке реле сверх номинального рабочего тока, помогая снизить электрическую нагрузку при длительной эксплуатации.
2. Двухконтактная конструкция для увеличения срока службы переключения
- Используется двухконтактная конструкция, которая помогает распределять электрическую нагрузку и снижать износ, вызванный ёмкостными нагрузками, повышая долговечность реле и поддерживая большее количество циклов переключения.
- Реле выдерживает более 10 000 циклов переключения при полной нагрузке, обеспечивая более длительный срок службы для часто переключаемых цепей.
3. Магнитное фиксирующее реле для снижения энергопотерь
- Используется магнитное фиксирующее реле, которое потребляет энергию только во время переключения вместо постоянного питания катушки.
- Благодаря импульсной мощности привода до 5 Вт и более чем вдвое большей скорости переключения по сравнению с аналогичными релейными выключателями оно обеспечивает более быстрое срабатывание реле и одновременно снижает ненужное тепловыделение при длительной работе.
4. Функции электробезопасности для мощных цепей

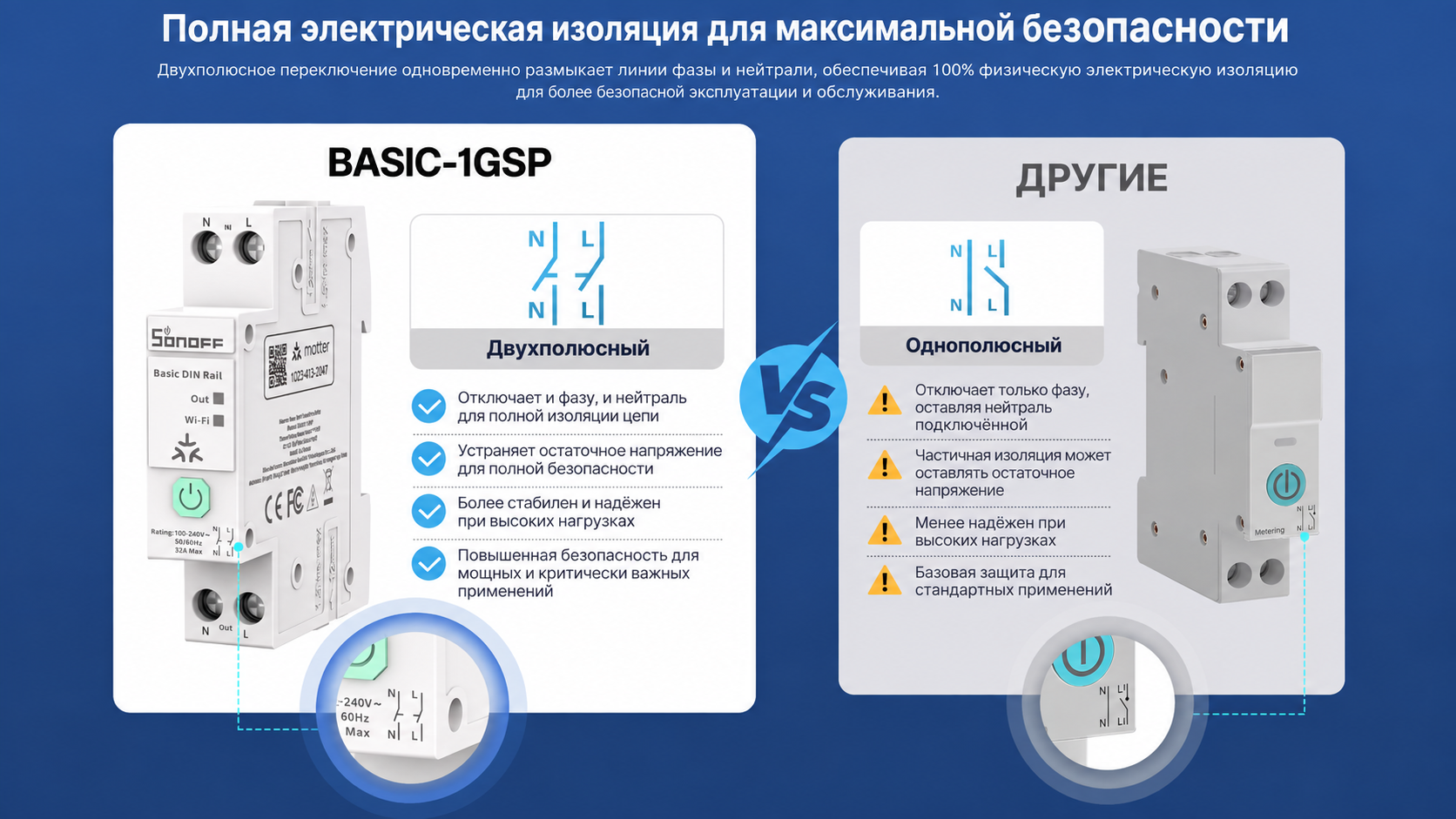

Двухполюсное переключение для улучшенной изоляции:
- Одновременно отключает фазный и нейтральный проводники, обеспечивая более полную электрическую изоляцию по сравнению с однополюсным переключением.
- Такая конструкция подходит для стационарных мощных цепей, где при обслуживании или отключении предпочтительно полное разъединение цепи.

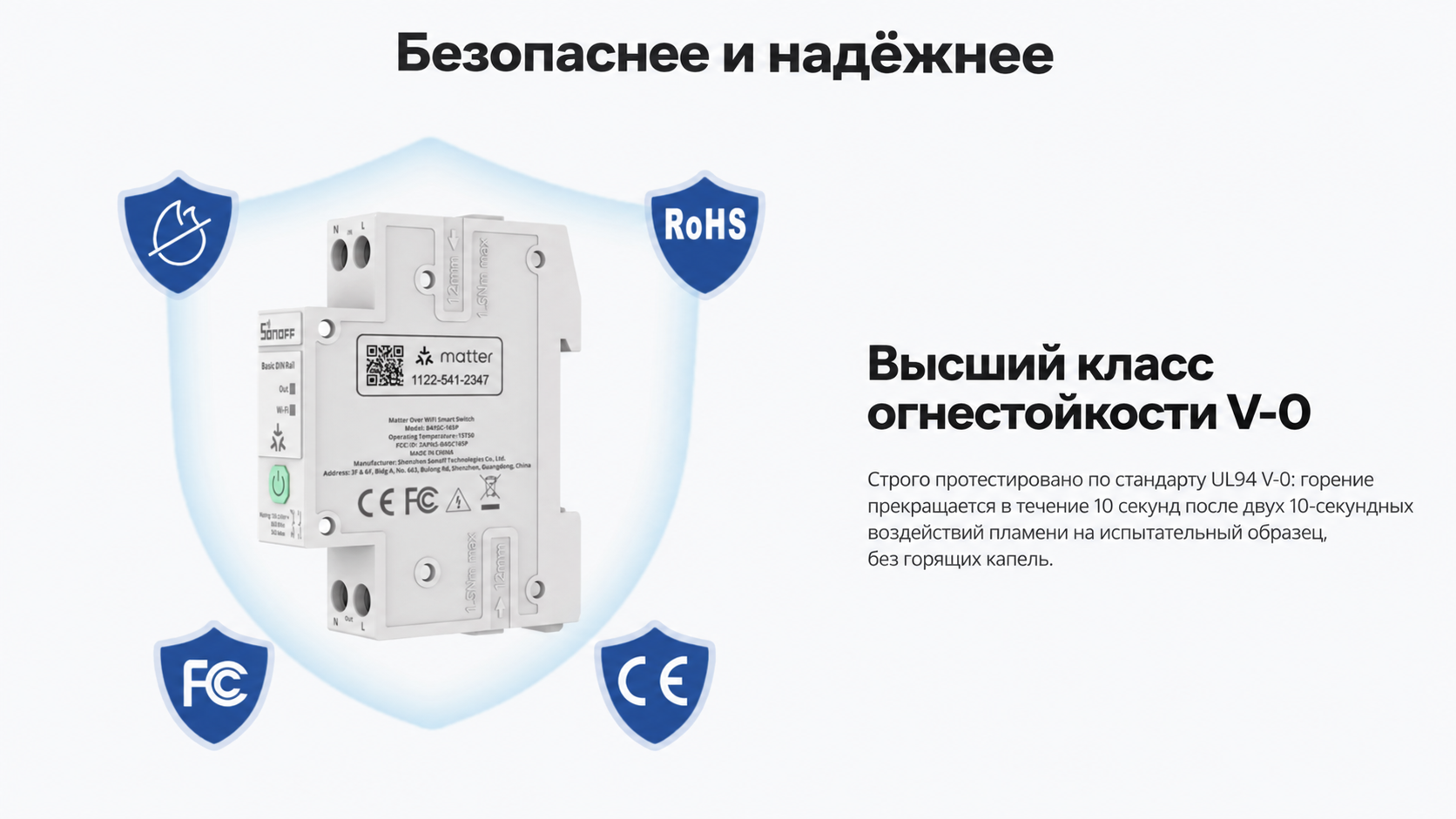

Огнестойкий корпус UL94 V-0:
- Используется огнестойкий материал с классом UL94 V-0. При испытаниях UL94 V-0 материал самостоятельно гаснет в течение 10 секунд после воздействия пламени и не образует горящих капель, обеспечивая дополнительную защиту при установке в электрических щитах.

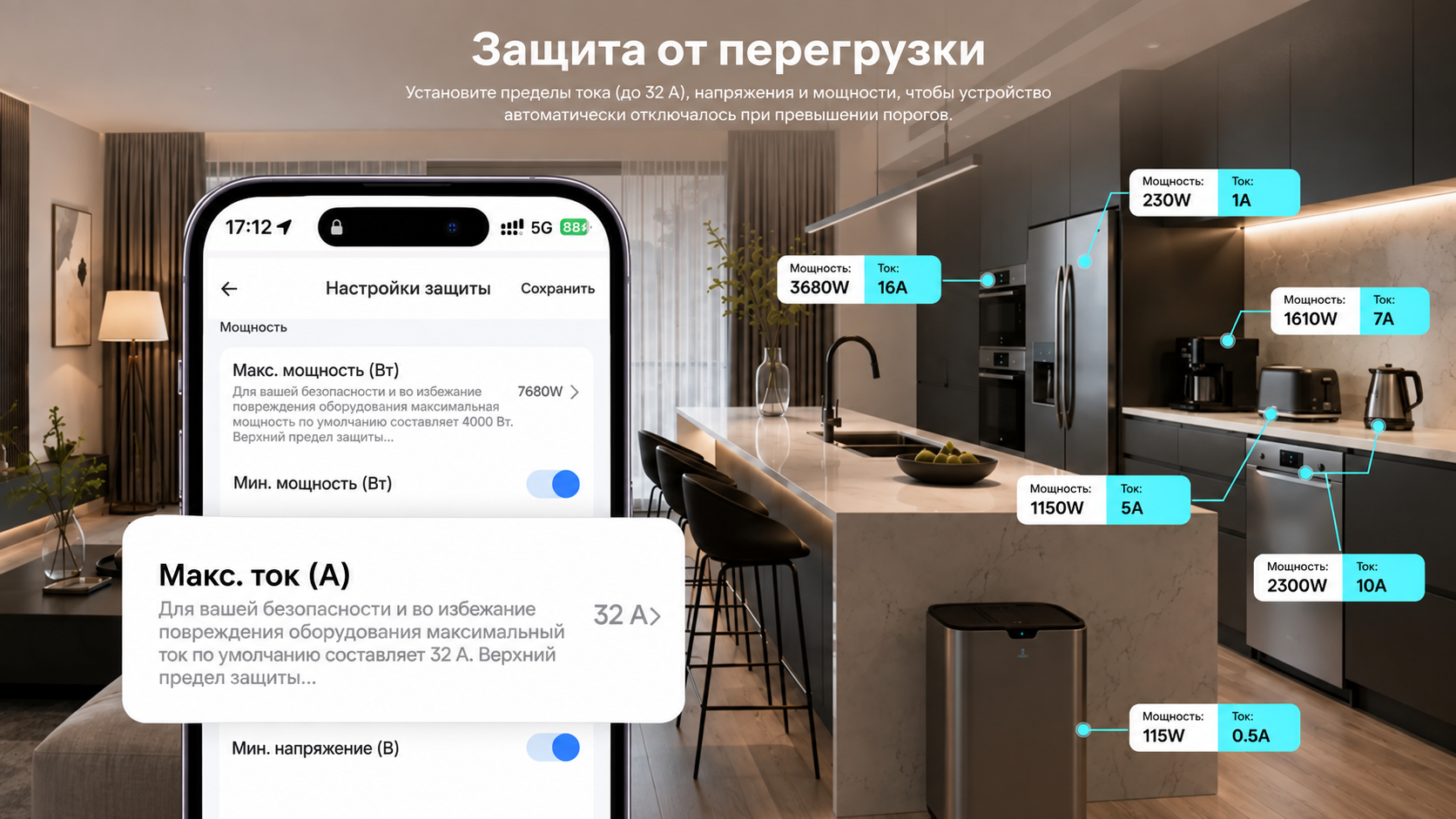

Защита от перегрузки:
- Обеспечивает дополнительную защиту от ненормальных условий по току. (Примечание: Она не заменяет обязательные вышестоящие защитные устройства, такие как MCB или RCBO.)
Как установить DIN-рейковый выключатель?
Установка DIN-рейкового выключателя требует работы внутри электрического щита, поэтому важны соответствующие знания в области электрики и понимание требований безопасности. Устройство устанавливается на стандартную DIN-рейку и подключается к электрической цепи, которой оно должно управлять.
В типичной установке DIN-рейковый выключатель устанавливается после соответствующих устройств защиты цепи и не должен подключаться непосредственно к входящему источнику питания.

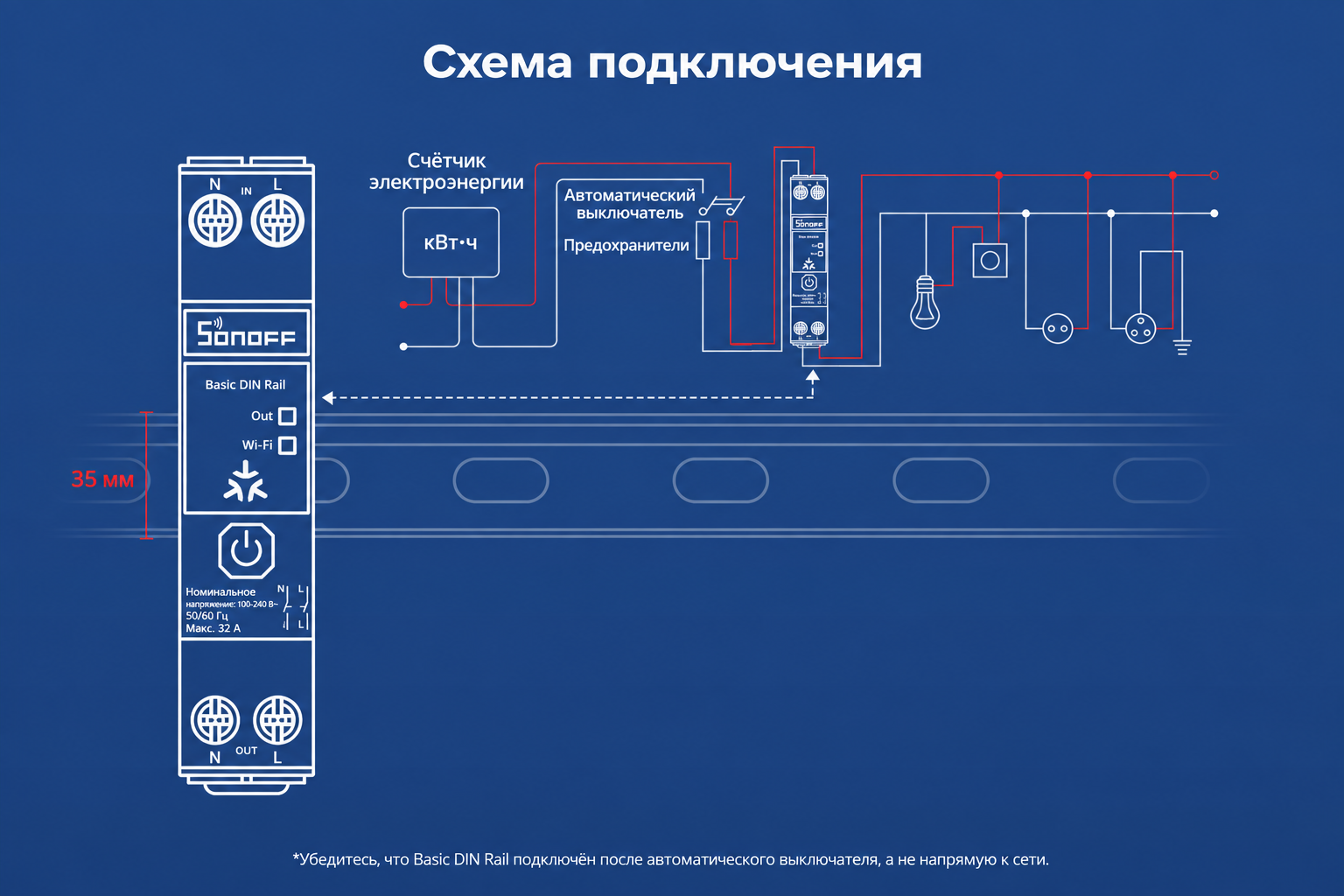

Типичная схема установки:
- Электросеть / ввод питания → Счётчик электроэнергии → Защита цепи (RCD/RCCB/RCBO + MCB) → DIN-рейковый выключатель → Электрическая нагрузка
Основные моменты установки:
- Устанавливайте устройство внутри совместимого электрического распределительного щита со стандартной DIN-рейкой.
- Убедитесь, что подключённая нагрузка соответствует номинальной мощности и электрическим требованиям выключателя.
- Используйте соответствующие вышестоящие устройства защиты цепи, такие как MCB или RCBO, согласно местным электротехническим нормам.
⚠ Примечание по безопасности установки:
- DIN-рейковые выключатели устанавливаются внутри электрических щитов и работают с сетевым напряжением. Всегда отключайте питание перед установкой, подключением проводки или обслуживанием. Никогда не прикасайтесь к клеммам, пока устройство находится под напряжением.
- Если вы не знакомы с электромонтажными работами или местными требованиями к установке, обратитесь к квалифицированному электрику.
Практическое применение DIN-рейкового выключателя для нагрузок с высоким током
После установки в электрический щит умный DIN-рейковый выключатель позволяет удалённо управлять подключёнными цепями, создавать расписания автоматизации и интегрировать мощные приборы в системы умного дома или управления зданием. Некоторые модели также поддерживают функции мониторинга энергии, позволяя отслеживать потребление электричества и лучше понимать режимы работы подключённых устройств.
Ниже приведены распространённые варианты применения DIN-рейковых выключателей для управления мощными нагрузками.
Умное управление отоплением для комфортных жилых и рабочих помещений
Системы отопления, такие как тёплый пол, тепловые насосы, электрические котлы и электрические обогреватели, часто работают длительное время в холодный сезон. DIN-рейковый выключатель позволяет интегрировать эти мощные отопительные цепи в системы умного дома или автоматизации здания, упрощая управление расписаниями отопления и повышая ежедневный комфорт.
Будь то гостиная, студия йоги, раздевалка спортзала, спа-центр или небольшой офис, вы можете создавать расписания отопления в зависимости от присутствия людей и ежедневного распорядка.
Примеры применения:
● Предварительно прогревать помещения перед приходом.
● Поддерживать комфортную температуру в рабочие часы.
● Создавать сценарии отопления для разных ежедневных режимов.
● Автоматически управлять отоплением по расписанию.
Умное управление водонагревателем и расписания
Электрические водонагреватели являются распространёнными мощными приборами во многих домах и часто подключаются к выделенным электрическим цепям. DIN-рейковый выключатель предоставляет удобный способ удалённо управлять системами нагрева воды и создавать расписания в соответствии с домашним распорядком.
Вместо того чтобы постоянно оставлять водонагреватель включённым, можно автоматизировать его работу на основе фактической потребности в горячей воде, повышая удобство и избегая ненужной работы.
Примеры применения:
● Настраивать нагрев воды по домашнему расписанию.
● Автоматически выключать водонагреватель после заданного периода работы.
● Удалённо управлять системой горячего водоснабжения, находясь вне дома.
● Просматривать тенденции энергопотребления на моделях с поддержкой измерения мощности.
Управление мощными кухонными приборами и электрическими цепями
Современные кухни и хозяйственные помещения часто включают мощные приборы, такие как электрические духовки, индукционные варочные панели, посудомоечные и сушильные машины. Эти приборы обычно подключаются к выделенным электрическим цепям и могут требовать надёжного переключения для ежедневной работы.
DIN-рейковый выключатель позволяет удалённо управлять стационарными цепями бытовых приборов, создавать расписания автоматизации и интегрировать мощную технику в системы умного дома.
Примеры применения:
● Удалённо управлять выбранными цепями бытовых приборов.
● Создавать расписания автоматического отключения выбранных цепей.
● Интегрировать бытовую технику в сценарии умного дома.
● Просматривать расход электроэнергии на моделях с поддержкой измерения энергии.
Умное управление зарядкой электромобиля
Зарядные устройства для электромобилей обычно работают на выделенных цепях и могут потреблять значительную мощность во время зарядки. DIN-рейковый выключатель может обеспечить умное управление цепью зарядки, позволяя пользователям определять, когда зарядка доступна, и интегрировать её в сценарии умного дома.
Примеры применения:
● Настраивать зарядку на предпочтительные периоды времени.
● Удалённо включать или отключать зарядку.
● Интегрировать зарядку электромобиля в автоматизацию умного дома.
● Просматривать данные об использовании зарядки на поддерживаемых моделях.
Умное управление для коммерческих объектов и зданий
Помимо жилого применения, DIN-рейковые выключатели также подходят для коммерческих помещений и зданий, где несколько стационарных электрических цепей требуют надёжного управления и автоматизации.
DIN-рейковые выключатели могут помочь бизнесу, управляющим недвижимостью и техническим специалистам более эффективно управлять системами отопления, оборудованием и другими электрическими нагрузками.
Применение включает:
● Квартиры и отели
● Офисы и розничные магазины
● Рестораны и спортзалы
● Университеты и общественные учреждения
Примеры применения:
● Настраивать работу оборудования в соответствии с рабочими часами.
● Удалённо управлять отоплением и электрическим оборудованием.
● Управлять цепями в разных зонах.
● Интегрировать электрические системы в платформы автоматизации зданий.
Заключение
По мере того как в домах появляется всё больше мощных устройств, таких как тепловые насосы, водонагреватели, зарядные устройства для электромобилей и электрические системы отопления, надёжное управление становится столь же важным, как и умное управление. В отличие от обычных умных розеток, DIN-рейковые выключатели для работы с высокими токами должны быть спроектированы с учётом правильной работы с нагрузкой, теплоотвода, долговечности реле и функций электробезопасности, чтобы обеспечить надёжную долгосрочную эксплуатацию.

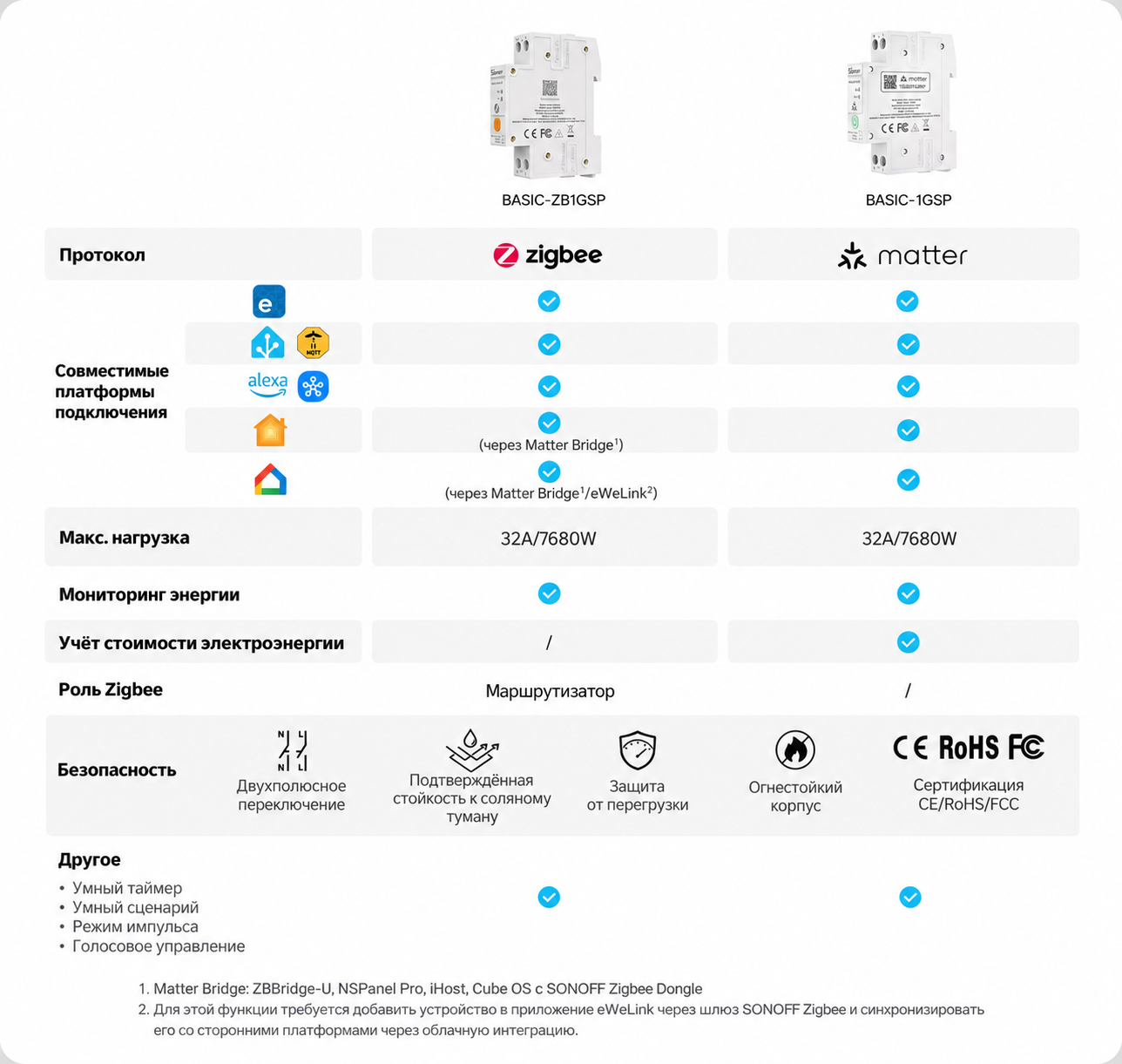

SONOFF BASIC-1GSP и BASIC-ZB1GSP разработаны для таких требовательных применений, сочетая поддержку мощных нагрузок до 32A, надёжную аппаратную конструкцию, мониторинг энергии в реальном времени и умное управление. Доступные в версиях Matter over Wi-Fi и Zigbee, они предоставляют гибкие варианты для разных систем умного дома.
Независимо от того, хотите ли вы управлять расписаниями работы, понимать энергопотребление или получить более надёжное умное управление вашей электрической системой, правильно спроектированный DIN-рейковый выключатель предоставляет надёжное решение.
FAQ
Для чего используется DIN-рейковый выключатель?
DIN-рейковый выключатель используется для удалённого управления стационарными электрическими цепями и подключёнными нагрузками, установленными внутри электрического щита. В отличие от подключаемых умных розеток, он устанавливается непосредственно на стандартную DIN-рейку и предоставляет более постоянное и интегрированное решение для управления мощными электрическими нагрузками.
Распространённые применения включают электрические водонагреватели, системы отопления, тёплые полы, тепловые насосы, цепи зарядки электромобилей, насосы и другие стационарные электрические нагрузки, которым требуется надёжное переключение, работа по расписанию или умная автоматизация.
Где устанавливается DIN-рейковый выключатель?
DIN-рейковый выключатель устанавливается внутри электрического распределительного щита или электрощита на стандартную DIN-рейку. Обычно он подключается вместе с соответствующими устройствами защиты цепи, такими как MCB или RCBO, в соответствии с электрической системой и местными требованиями к установке.
Требования к установке могут отличаться в зависимости от продукта, электрической системы и региональных норм.
Может ли DIN-рейковый выключатель управлять мощными электроприборами?
Да, DIN-рейковый выключатель с подходящими номинальными характеристиками может использоваться для управления мощными электроприборами и электрическими цепями. Однако выключатель должен соответствовать электрическим требованиям подключённой нагрузки.
Распространённые применения включают водонагреватели, тепловые насосы, электрические котлы, системы тёплого пола и цепи зарядных устройств для электромобилей. Следует учитывать такие факторы, как номинальный ток, тип нагрузки, пусковой ток, способ установки и местные электротехнические требования.
Заменяет ли DIN-рейковый выключатель автоматический выключатель?
Нет. DIN-рейковый выключатель не заменяет автоматический выключатель или другие защитные устройства.
Автоматический выключатель (MCB) предназначен для защиты электрических цепей от таких условий, как перегрузка и короткое замыкание. DIN-рейковый выключатель в основном предназначен для управления переключением, умной автоматизации и, в некоторых случаях, мониторинга энергии.
Они выполняют разные функции и работают вместе как часть полноценной электрической установки.
В чём разница между умной розеткой и DIN-рейковым выключателем?
Умная розетка предназначена для переносных приборов и устройств небольшой мощности, таких как лампы, небольшая бытовая техника и потребительская электроника. Обычно её можно установить без изменения электрической проводки.
DIN-рейковый выключатель устанавливается внутри электрического щита и предназначен для управления стационарными цепями или более мощными нагрузками. Он предоставляет более интегрированное решение для случаев, когда подключаемое устройство не подходит, например для водонагревателей, систем отопления или выделенных цепей бытовой техники.
Какими приборами можно управлять с помощью DIN-рейкового выключателя?
DIN-рейковый выключатель можно использовать для управления различными стационарными электрическими нагрузками, которым требуется надёжное переключение и автоматизация.
Распространённые применения включают:
● Электрические водонагреватели
● Тепловые насосы
● Системы тёплого пола
● Электрические котлы
● Цепи зарядки электромобилей
● Мощные кухонные приборы
● Насосы и другое стационарное электрооборудование
Пригодность для каждого применения зависит от электрических характеристик подключённой нагрузки и спецификаций выключателя.
Может ли DIN-рейковый выключатель отслеживать энергопотребление?
Некоторые умные DIN-рейковые выключатели имеют встроенные функции мониторинга энергии, которые позволяют пользователям просматривать потребляемую мощность и данные об энергопотреблении со временем.
Эта информация помогает лучше понимать режимы работы подключённых приборов и принимать более обоснованные решения об их использовании.
Возможности мониторинга энергии зависят от конкретной модели и требований к установке.
Требуется ли нулевой провод для мониторинга энергии?
Для многих умных DIN-рейковых выключателей со встроенным мониторингом энергии требуется подключение нулевого провода для точного измерения мощности.
Всегда соблюдайте требования производителя к подключению, поскольку они могут различаться у разных устройств.
Например, SONOFF BASIC-ZB1GSP и BASIC-1GSP требуют подключения нулевого провода для работы функций мониторинга энергии.
