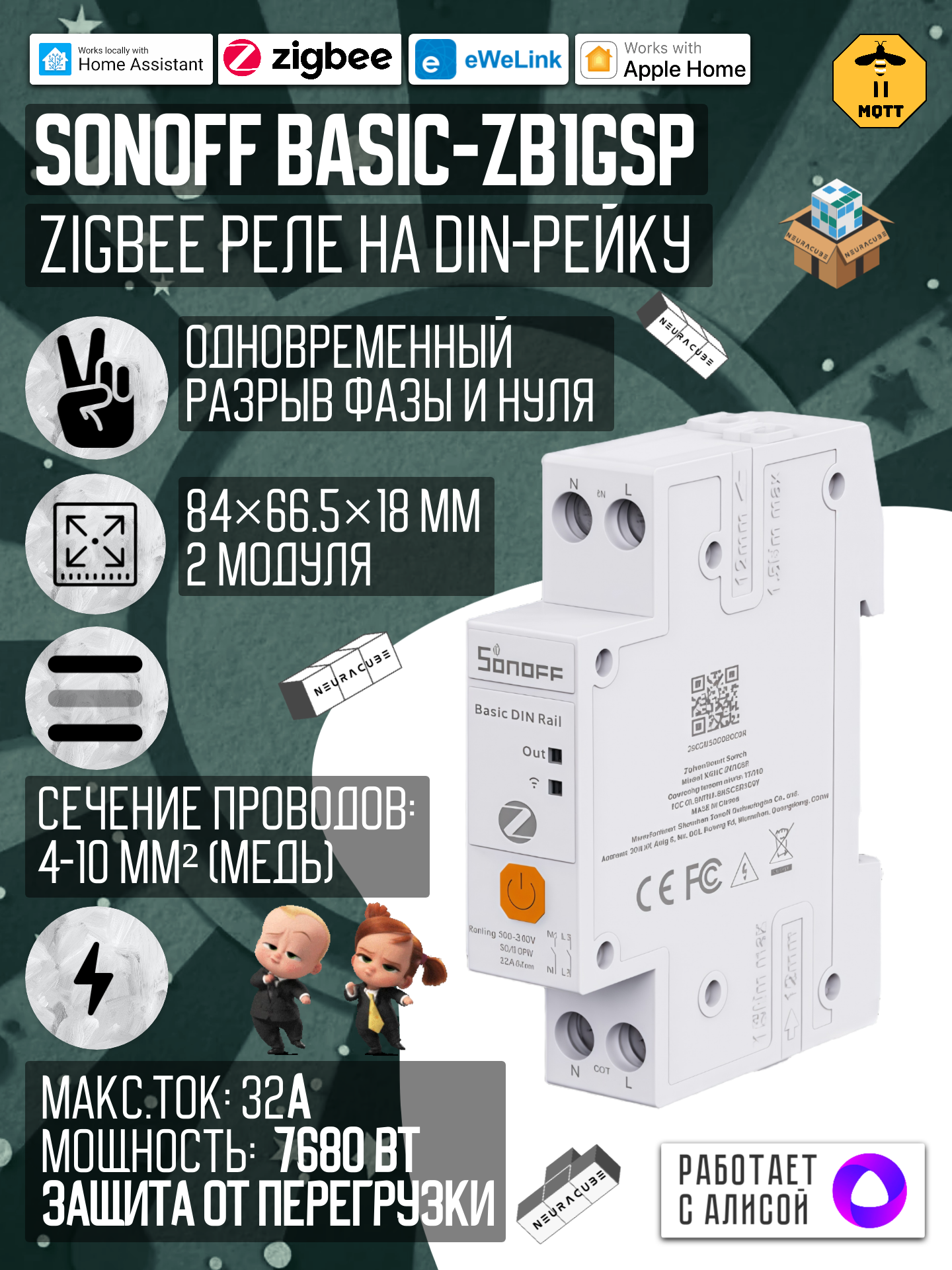

Zigbee реле напряжения на DIN-рейку Sonoff Basic-ZB1GSP (Max 32A)

⚡ SONOFF BASIC-ZB1GSP | Zigbee реле для DIN-рейки (до 32А)

Мониторинг энергии • 32А / 7680Вт • Zigbee 3.0 • Ретранслятор • Двойная защита

⚡ Главная фишка

🔧 Монтаж на DIN-рейку — Устанавливается в распределительный щиток на стандартную DIN-рейку. Решение для скрытого и надёжного управления мощными нагрузками без лишних проводов в помещении.

⚡ Мощность до 32А (7680 Вт) — Управляет мощными приборами: электрокар заряда, водонагреватели, тёплые полы и другое тяжёлое оборудование.

📊 Мониторинг энергопотребления в реальном времени — Отслеживайте напряжение, ток, мощность и потребление. Данные за день, месяц и полугодие с возможностью экспорта.

🛡️ Двойная защита и изоляция — Двухполюсное отключение одновременно разрывает фазу и ноль для полной физической изоляции. Настраиваемые пороги по току (до 32А), напряжению и мощности — автоматическое отключение при превышении.

📡 Zigbee 3.0 + Ретранслятор — Стабильное подключение и расширение сети. Работает как Zigbee-роутер, усиливая сигнал для других устройств.

🎯 Кому нужно это устройство

🏠 Дом и квартира — Управление бойлером, тёплым полом, насосом. Мониторинг реального потребления и автоматизация по расписанию через приложение.

🏭 Электрокар зарядка — Управление зарядной станцией (до 32А) с отслеживанием расхода энергии и защитой от перегрузок.

🏢 Офис, магазин, склад — Контроль освещения, вентиляции, обогревателей. Удалённое управление и мониторинг энергопотребления по каждой линии.

🌾 Ферма, теплица — Автоматизация полива, вентиляции. Защита насосного оборудования.

📦 Комплектация

• SONOFF BASIC-ZB1GSP — 1 шт.

• Инструкция по эксплуатации

⚠️ Монтаж должен выполнять квалифицированный электрик! Устройство устанавливается в распределительный щиток на DIN-рейку. Требуется Zigbee-хаб.

⚙️ Технические характеристики

🧠 Что умеет BASIC-ZB1GSP

Управление и мониторинг через Zigbee-хаб:

• Удалённое включение/выключение из любой точки мира

• Мониторинг тока, напряжения, мощности в реальном времени

• Графики потребления за день, месяц, полугодие с экспортом данных

• Расписания и таймеры

• Настраиваемая защита от перегрузки (ток до 32А, напряжение, мощность)

Интеграции:

• eWeLink через Zigbee-хаб (ZBBridge, iHost и др.)

• Home Assistant (ZHA / Zigbee2MQTT)

• Apple Home — через Matter Bridge (ZBBridge-U / iHost)

• Amazon Alexa / Google Assistant — через Zigbee-хаб

Функции безопасности:

• Двухполюсное отключение (разрыв фазы и нуля)

• Огнестойкий корпус UL94 V-0

• Настраиваемые пороги защиты

🔧 Как подключить (важно для электрика!)

⚡ ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНЫЙ МОНТАЖ В ЩИТКЕ!

Установку должен выполнять квалифицированный электрик. Установка производится после автомата защиты (MCB/RCBO), а не напрямую к сети.

Схема подключения:

Сеть → Счетчик → Автомат защиты (MCB/RCBO) → BASIC-ZB1GSP → Нагрузка

Клеммы устройства:

• Вход: L_IN (фаза), N_IN (ноль)

• Выход: L_OUT (фаза на нагрузку), N_OUT (ноль на нагрузку)

Пошаговая инструкция:

1. Отключите питание на вводе щитка! Проверьте отсутствие напряжения.

2. Установите устройство на DIN-рейку (занимает 2 модуля).

3. Подключите провода по схеме выше (сечение 4–10 мм²).

4. Проверьте затяжку всех соединений.

5. Включите питание и проверьте индикацию на устройстве.

6. Добавьте устройство через Zigbee-хаб в приложении eWeLink (сканируйте QR-код).

⚠️ Внимание! Для работы мониторинга обязательно подключение нулевого провода на выходе N_OUT. Все работы производите при отключённом питании.

🆚 BASIC-ZB1GSP vs MINI-ZB1GSP

✅ 5 причин взять именно BASIC-ZB1GSP

1. Монтаж на DIN-рейку в щитке — Профессиональное скрытое решение для управления мощными нагрузками. Не нужно тянуть провода по помещению.

2. Мощность до 32А (7680 Вт) — Управление зарядкой электрокара, бойлером, тёплым полом и другим тяжёлым оборудованием.

3. Реальный мониторинг энергии — Ток, напряжение, мощность и потребление в реальном времени. Графики за день, месяц, полугодие с экспортом.

4. Двухполюсное отключение — Полная физическая изоляция (разрыв фазы и нуля) для максимальной безопасности. Настраиваемая защита от перегрузок.

5. Zigbee-роутер — Усиливает вашу Zigbee-сеть, повышая стабильность всех устройств.

⚠️ Важные нюансы (честно)

🔴 Требуется Zigbee-хаб! — Устройство не подключается напрямую к Wi-Fi.

🔴 Монтаж только в щитке — Устанавливается на DIN-рейку в распределительном щитке после автомата защиты.

🔴 Требуется нулевой провод на выходе — Для работы мониторинга обязательно подключение N_OUT.

🔴 Только для сетей 100-240В, 50/60Гц — Однополюсное подключение, не для 3-фазных сетей.

🔴 Правильный подбор автомата защиты — Перед устройством обязательно установите MCB/RCBO номиналом до 32А.
