Руководство по SONOFF TRV Gen2: установка, функции и FAQ

Введение

Как второе поколение умного термостатического радиаторного клапана SONOFF, TRV-ZBT имеет более компактный дизайн по сравнению с первым поколением (TRVZB), уменьшая пространство, которое он занимает вокруг радиатора. TRV-ZBT также получил обновлённые функции, включая умные расписания, обнаружение открытого окна, калибровку клапана и многое другое.

Разработанный для помещений с водяными системами радиаторного отопления, включая спальни, гостиные, кабинеты и другие комнаты, TRV-ZBT позволяет независимо управлять температурой в каждой комнате в соответствии с разными расписаниями использования и требованиями к температуре, делая отопление дома более гибким и комфортным.

1. Установка и снятие TRV-ZBT

TRV-ZBT состоит из двух основных частей: основания с батареями и корпуса клапана. Во время установки и снятия металлическая гайка в нижней части основания с батареями является компонентом, который используется для фиксации соединения клапана. Не затягивайте и не ослабляйте устройство, принудительно вращая корпус клапана.

Установка

1. Совместите основание с батареями с интерфейсом радиаторного клапана и убедитесь, что шток клапана расположен по центру основания.
2. Удерживайте основание с батареями одной рукой, затем другой рукой поверните металлическую гайку в нижней части основания по часовой стрелке, пока основание не будет надёжно закреплено.
3. Удалите защитный язычок батареи, чтобы включить устройство. После запуска на экране появится "Setup".
4. Когда на экране появится "Ready", совместите корпус устройства с основанием с батареями и установите его. Немного поверните его, пока он не будет надёжно зафиксирован.
5. Аккуратно потрясите устройство, чтобы убедиться, что металлическая гайка, корпус устройства и основание с батареями установлены надёжно.
6. После завершения установки нажмите центральную кнопку. На экране появится анимация "Calibrate", показывающая, что устройство адаптируется к радиаторному клапану.

После успешного завершения калибровки на экране отобразится текущая температура в помещении.

Снятие

1. Удерживайте корпус устройства, аккуратно поверните его для разблокировки и снимите с основания.
2. Крепко удерживайте основание с батареями и поверните металлическую гайку в нижней части против часовой стрелки.
3. После полного ослабления металлической гайки снимите основание с батареями с радиаторного клапана.

Примечание: Во время установки и снятия всегда поддерживайте корпус клапана, чтобы предотвратить его падение. При установке или снятии основания с батареями работайте с нижней металлической гайкой. Не вращайте, не тяните и не снимайте корпус устройства с применением силы.

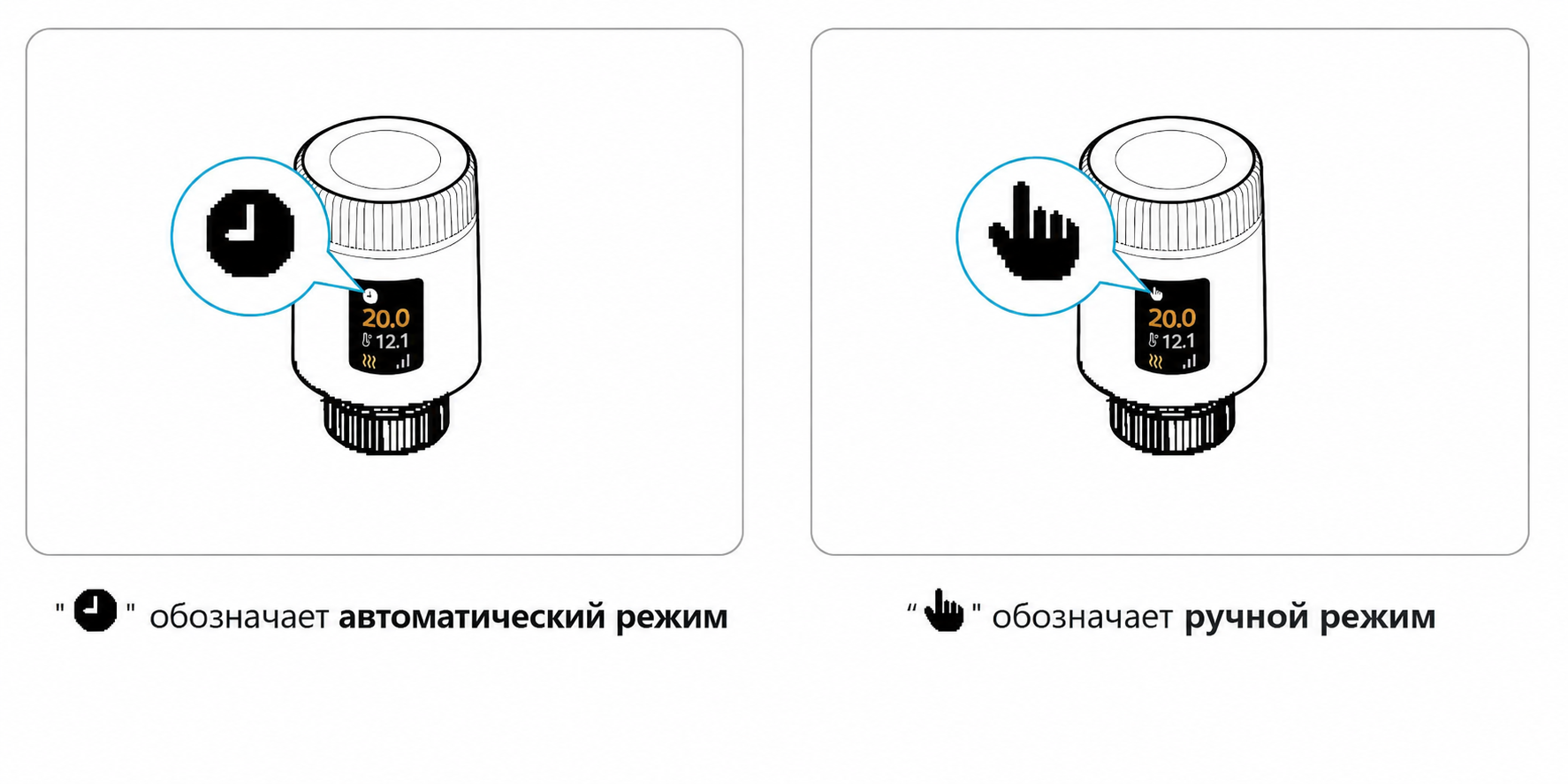

2. Режимы работы

TRV-ZBT поддерживает два режима работы. Кратко нажмите центральную кнопку устройства, чтобы переключаться между двумя режимами.

• Auto Mode: устройство автоматически регулирует температуру в соответствии с установленным расписанием.
• Manual Mode: пользователи могут вручную установить целевую температуру в зависимости от своих потребностей.

При ручной регулировке температуры во время работы в Auto Mode устройство временно будет работать согласно новому установленному значению температуры. После наступления следующего запланированного временного периода оно автоматически вернётся к установленному расписанию.

В течение этого периода временной ручной настройки на экране будут отображаться одновременно значки Auto Mode и Manual Mode.

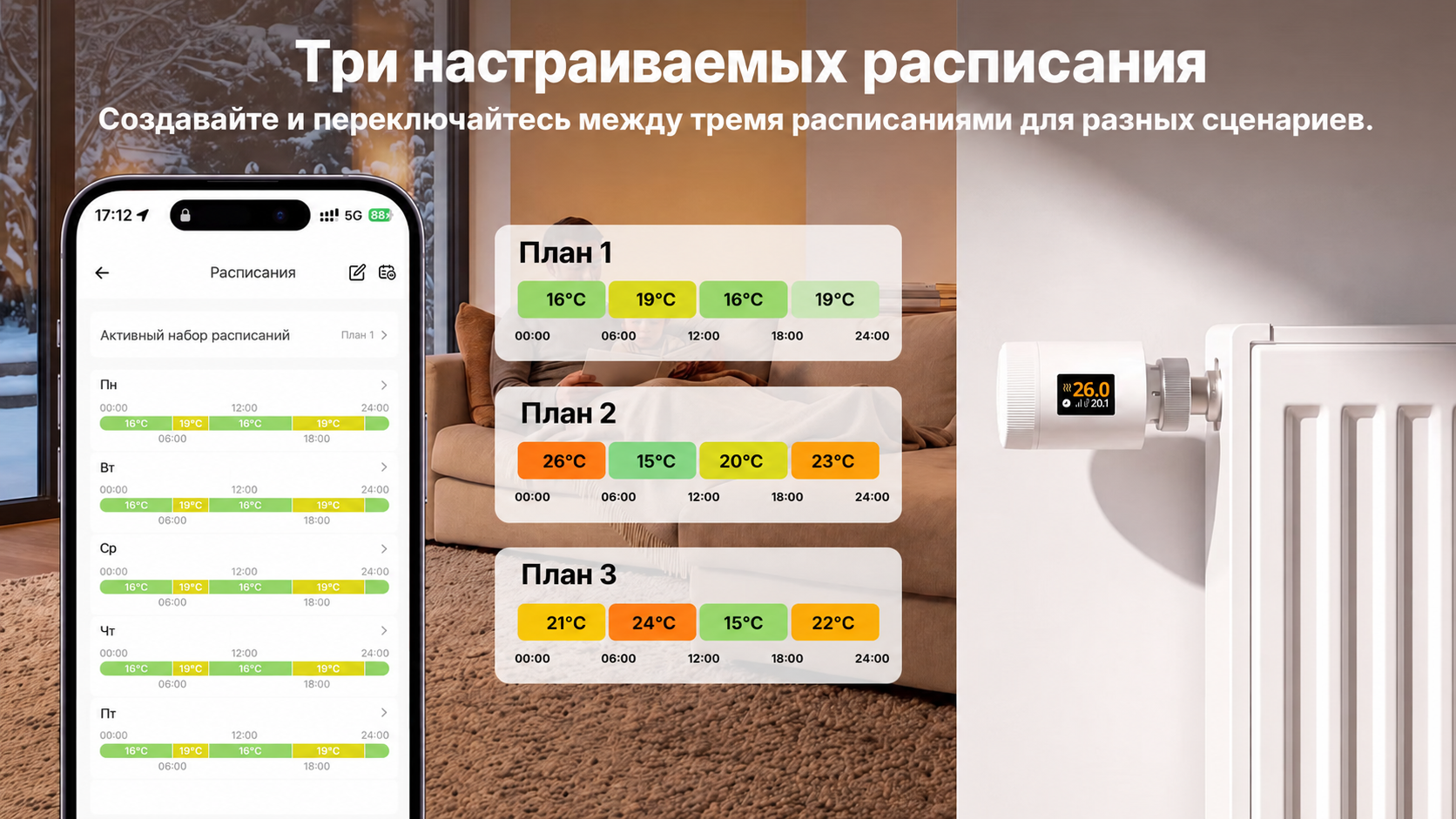

3. Три умных расписания для разных ежедневных режимов

TRV-ZBT поддерживает три независимых расписания, при этом каждое расписание позволяет создать до 12 периодов настройки температуры. Пользователи могут создавать разные планы отопления для одной и той же комнаты и быстро переключаться между ними в зависимости от ежедневного распорядка, без необходимости постоянно редактировать отдельные временные настройки.

Например, три расписания можно настроить следующим образом:

• Regular Schedule: предназначено для обычных будних и выходных дней. Можно установить разные сценарии отопления для рабочих дней с понедельника по пятницу и выходных с субботы по воскресенье.
• Home Schedule: подходит для работы из дома, школьных каникул или периодов отпуска. Позволяет продлить комфортное отопление в дневное время, когда больше времени проводится дома.
• Custom Schedule: предназначено для сменных работников, нерегулярного режима отдыха или других нестандартных графиков. Для каждого дня с понедельника по воскресенье можно настроить отдельное расписание отопления.

Когда TRV-ZBT находится в Auto Mode, он автоматически регулирует целевую температуру в соответствии с активным в данный момент расписанием. Когда ваш ежедневный распорядок меняется, достаточно переключиться на соответствующее расписание, чтобы быстро обновить план отопления на весь день.

Для пользователей, использующих Home Assistant, Samsung SmartThings или другие сторонние платформы, некоторые платформы могут пока не поддерживать все три расписания или не предоставлять удобный способ редактирования нескольких периодов отопления.

В этом случае можно временно подключить TRV-ZBT к eWeLink App через Bluetooth, чтобы быстро настроить расписания. После завершения настройки устройство сможет продолжить обычную работу через исходную Zigbee-платформу.

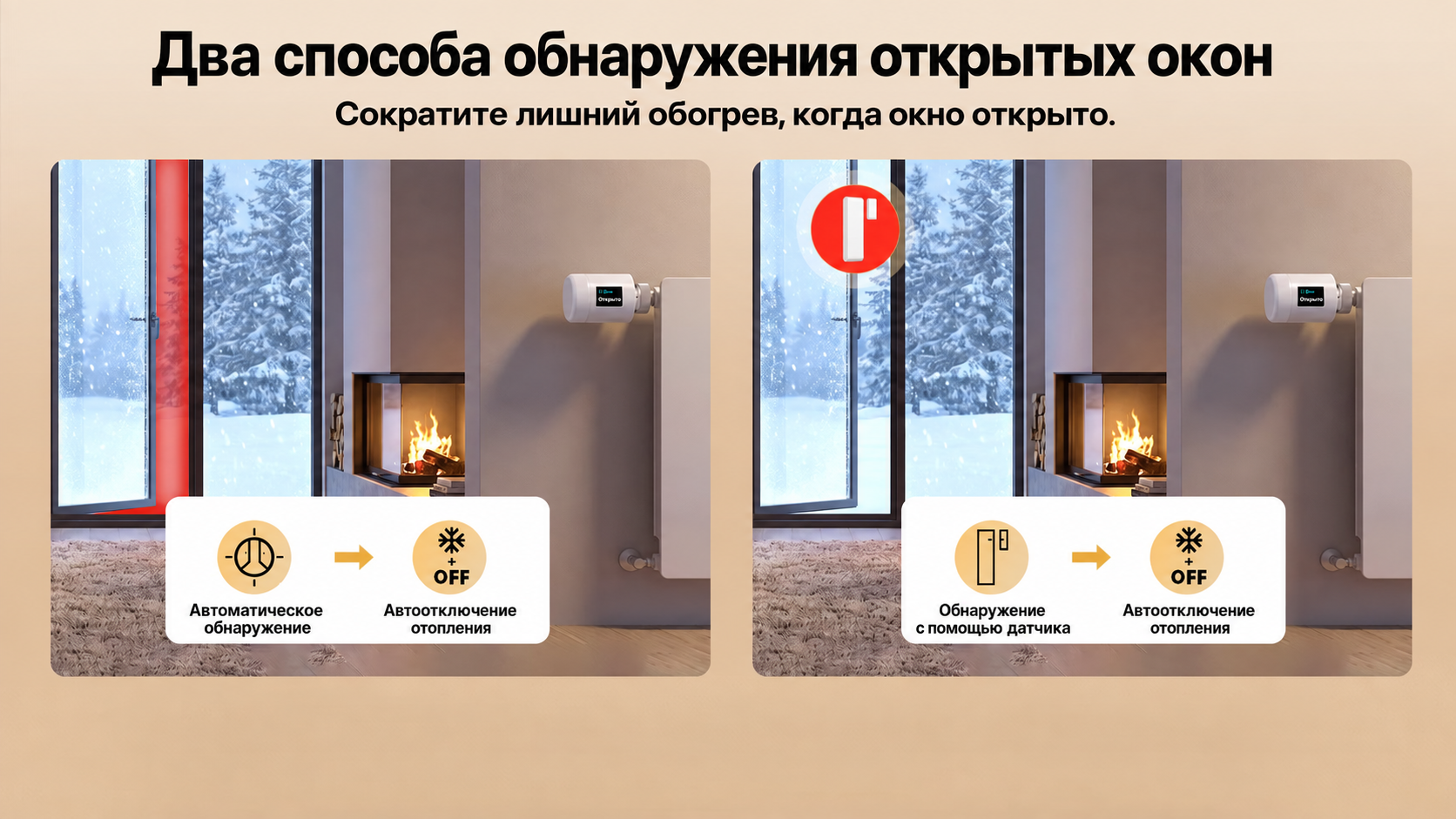

4. Два метода обнаружения открытого окна для снижения потерь энергии

Когда окна открываются для проветривания зимой, тепло может быстро уходить, если радиатор продолжает нагревать помещение. TRV-ZBT предлагает два метода обнаружения открытого окна: Automatic Detection и Sensor-Based Detection, позволяя выбрать вариант, который лучше подходит для вашей системы и привычек использования.

Automatic Detection

Automatic Detection не требует дополнительного датчика двери/окна. Устройство отслеживает изменения температуры в помещении и определяет, возможно ли открытие окна. При обнаружении открытого окна TRV-ZBT временно прекращает нагрев.

Этот метод подходит пользователям, у которых нет установленного датчика двери/окна или которые хотят включить обнаружение открытого окна с простой настройкой.

Например, если утром вы открываете окно в спальне, TRV может обнаружить быстрое падение температуры и приостановить отопление, чтобы снизить ненужный расход энергии, пока окно остаётся открытым.

Sensor-Based Detection

Linked Detection требует совместимый датчик двери/окна SONOFF. Когда датчик обнаруживает открытое окно, TRV-ZBT приостанавливает отопление. После закрытия окна управление температурой автоматически возобновляется.

Этот метод идеально подходит для домов, где уже используются умные датчики двери/окна или где часто проветриваются помещения. Поскольку управление отоплением напрямую связано со статусом окна, устройству не нужно ждать заметного падения температуры перед реакцией.

👉 Совместимые модели датчиков двери/окна SONOFF: SNZB-04P, SNZB-04, SNZB-04PR2

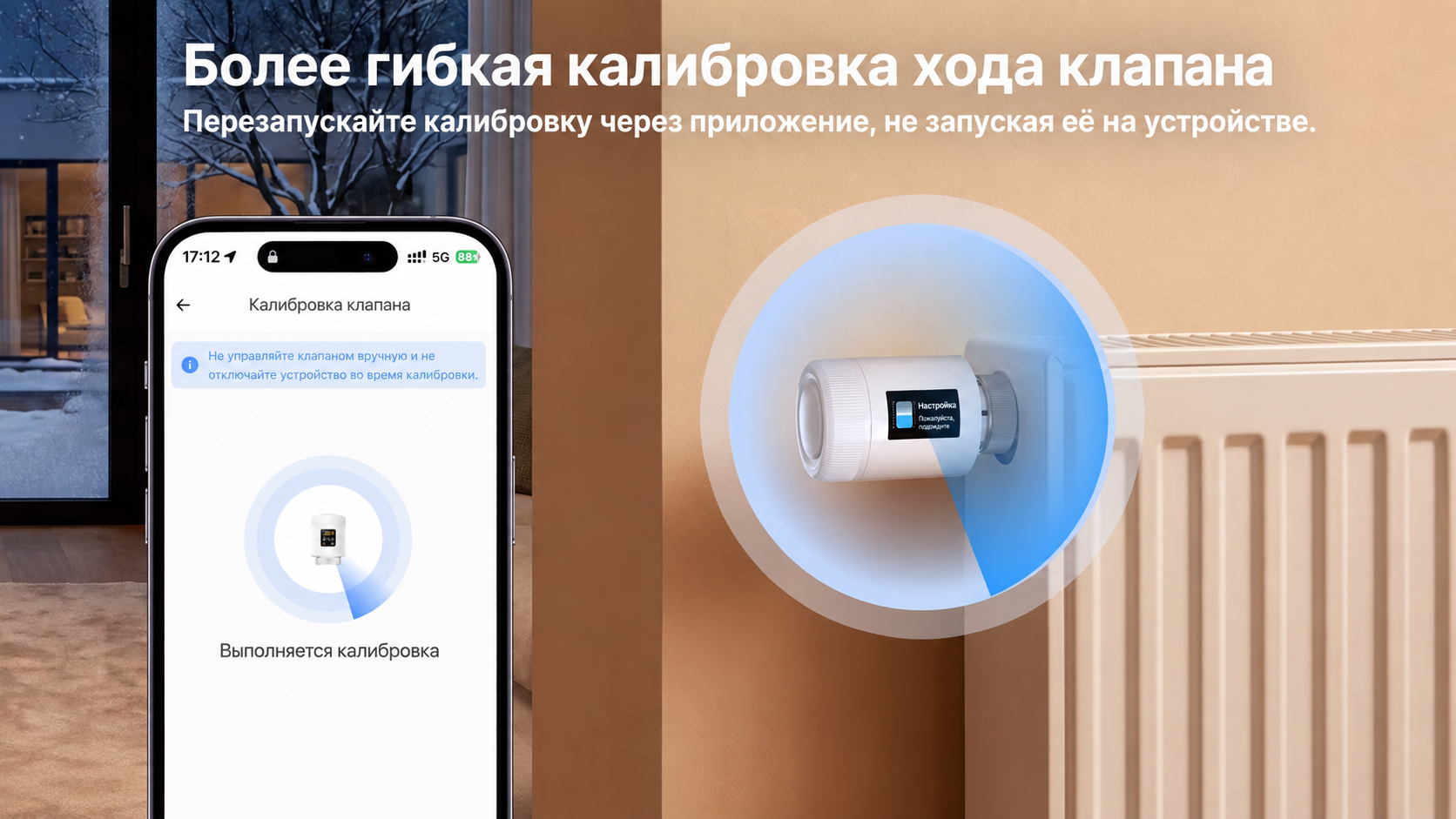

5. Программная калибровка клапана для более простой установки и настройки

TRV-ZBT требует калибровки клапана после каждого включения питания, чтобы определить полностью открытое и полностью закрытое положения радиаторного клапана.

Поскольку разные радиаторные клапаны и адаптеры могут иметь различную конструкцию и разный ход штока клапана, калибровка позволяет устройству правильно сопоставиться с установленным радиаторным клапаном и точно управлять его открытием и закрытием.

По сравнению с моделью первого поколения TRV-ZBT предоставляет более гибкий процесс калибровки

Даже если первоначальная калибровка завершилась ошибкой, вы всё равно можете сначала выполнить сопряжение Zigbee. После проверки и корректировки установки можно повторно запустить калибровку клапана, нажав на уведомление о калибровке на странице устройства, или перейти в Device Settings > Valve Calibration. Вам не нужно сбрасывать настройки или повторно выполнять сопряжение устройства.

Программная повторная калибровка полезна в следующих ситуациях:

• Первоначальная калибровка завершилась ошибкой во время установки;
• Радиаторный клапан или адаптер были заменены;
• Устройство было перенесено на другой радиатор.

Советы по калибровке

Перед началом калибровки убедитесь, что:

• Нижняя металлическая гайка полностью затянута;
• Корпус устройства и адаптер радиаторного клапана установлены правильно;
• Уровень заряда батареи достаточный.
• Не перемещайте, не вращайте и не снимайте устройство во время процесса калибровки.

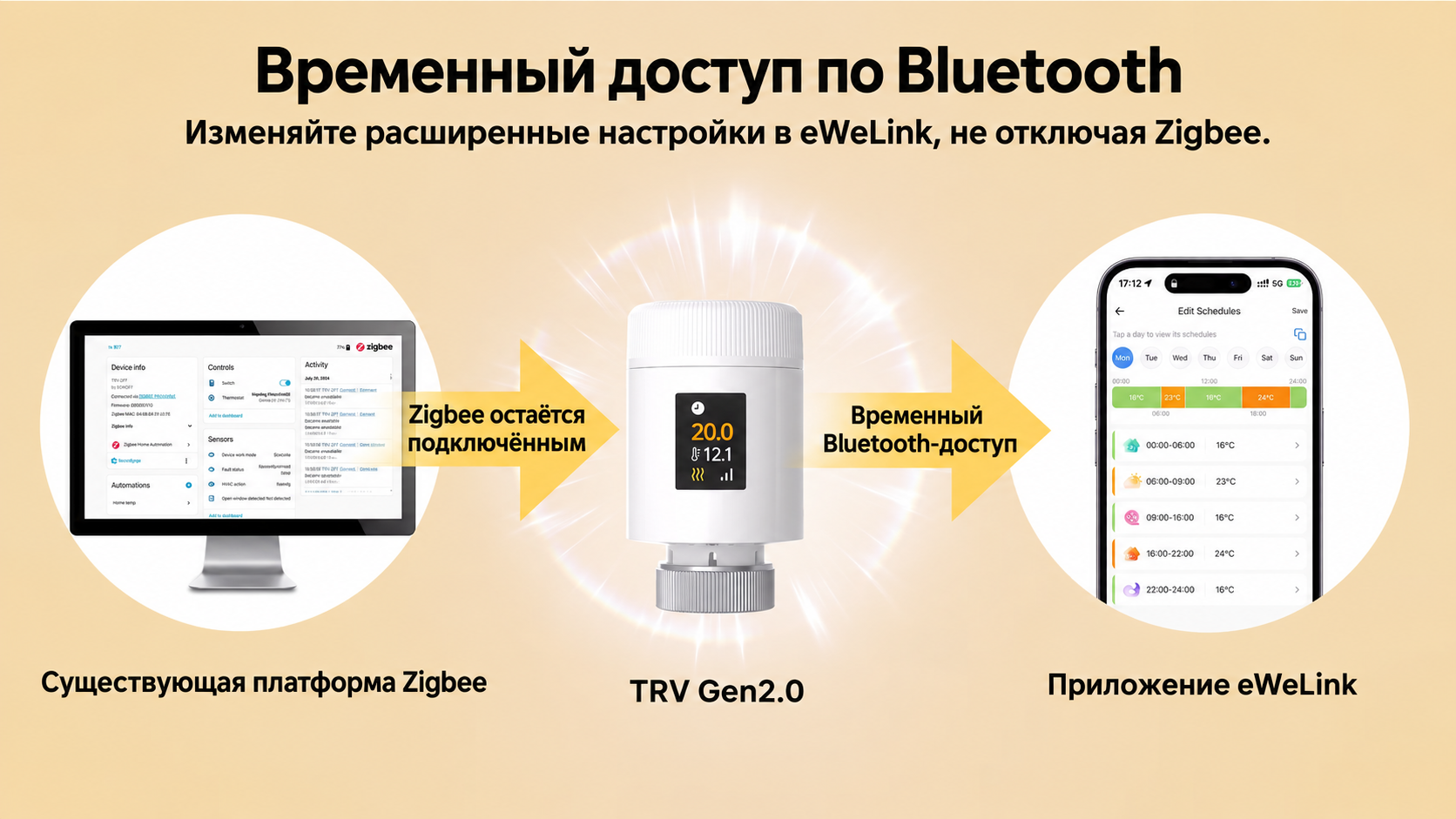

6. Bluetooth Auxiliary Connection для более гибкой настройки

TRV-ZBT в основном подключается к шлюзам, Home Assistant, Samsung SmartThings или другим совместимым платформам через Zigbee. Также он поддерживает отдельное Bluetooth-подключение.

Bluetooth не заменяет Zigbee. Вместо этого он работает как временный вспомогательный способ подключения в следующих ситуациях:

• Zigbee-соединение временно нестабильно;
• Шлюз находится вне сети, но необходимо изменить настройки устройства;
• Сторонняя платформа пока не поддерживает полностью расширенные функции, такие как управление расписаниями;
• Вам нужен более быстрый способ настроить три расписания или несколько периодов температуры.

Включение отдельного Bluetooth-сопряжения только временно открывает Bluetooth-подключение. Оно не удаляет устройство из существующей Zigbee-сети и не очищает текущую информацию о сопряжении, расписания или другие настройки устройства.

Например, при использовании Home Assistant, Samsung SmartThings или другой сторонней платформы, если полное редактирование расписаний ещё недоступно, можно временно включить Bluetooth-сопряжение и подключить TRV-ZBT к eWeLink App для настройки расписаний без удаления существующего Zigbee-устройства.

Как включить отдельное Bluetooth-сопряжение

Есть два способа включить Bluetooth-сопряжение:

Способ 1: Включение через стороннюю платформу

Откройте страницу устройства в Home Assistant или Samsung SmartThings, затем включите режим Bluetooth-сопряжения для TRV-ZBT.

Способ 2: Включение через кнопку устройства

1. Нажмите кнопку устройства один раз, чтобы активировать устройство.
2. Нажмите кнопку ещё один раз, затем в течение 3 секунд нажмите и удерживайте кнопку примерно 5 секунд.
3. Устройство перейдёт в режим отдельного Bluetooth-сопряжения.

После включения режима Bluetooth-сопряжения откройте eWeLink App, чтобы найти и временно подключиться к TRV-ZBT. После этого можно настроить расписания или другие параметры. После отключения Bluetooth устройство продолжит нормально работать через существующую Zigbee-сеть.

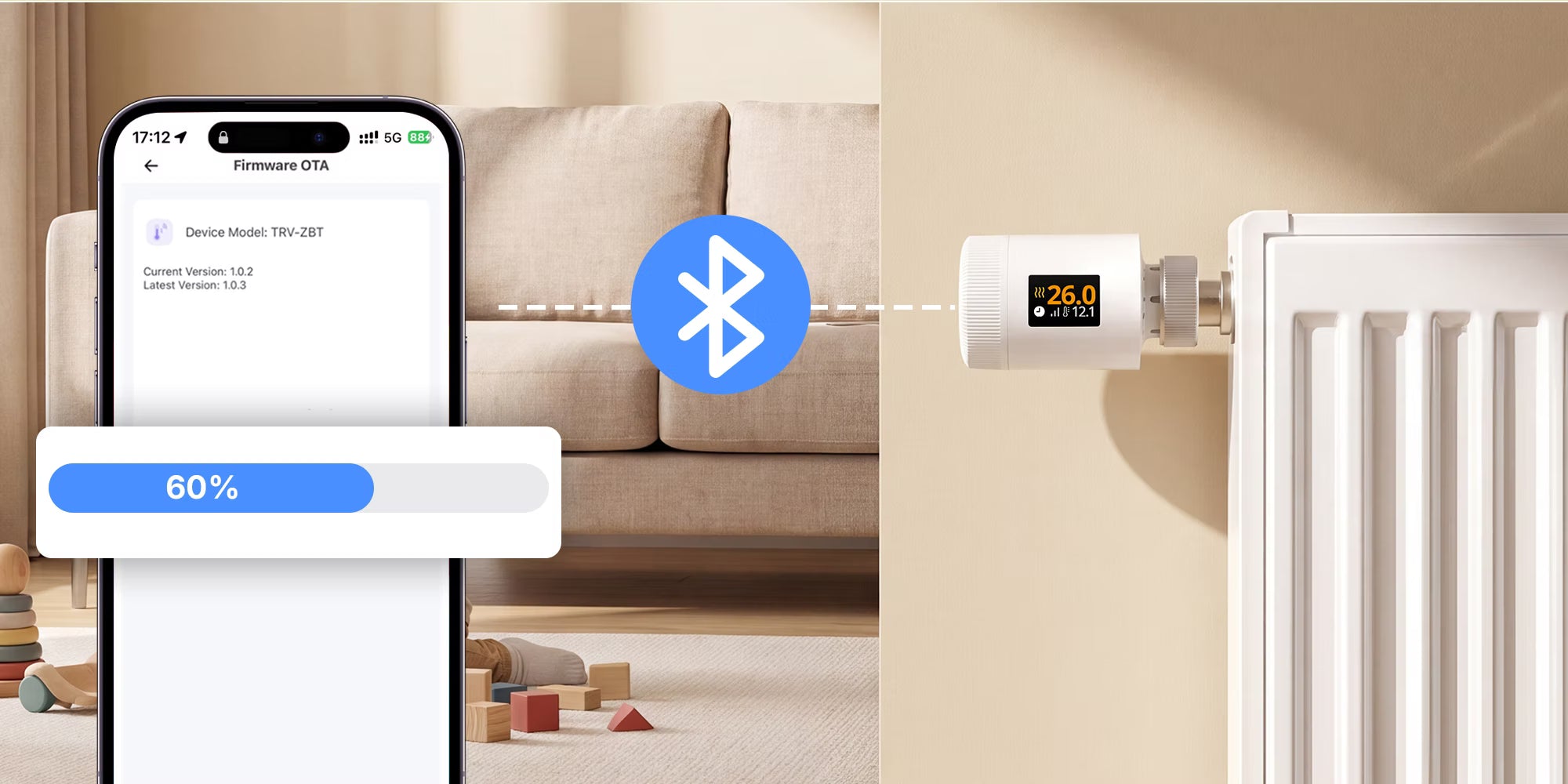

7. Поддержка Bluetooth OTA для пользователей сторонних платформ

Даже если TRV-ZBT уже подключён к Home Assistant, Samsung SmartThings или другой сторонней платформе, вы всё равно можете выполнять обновление прошивки через eWeLink App с использованием Bluetooth без удаления устройства или повторного Zigbee-сопряжения.

По сравнению с Zigbee OTA, Bluetooth OTA обычно работает быстрее. Это особенно полезно, когда:

• Сторонняя платформа пока не предоставляет возможность обновления прошивки;
• Zigbee OTA работает медленно или соединение нестабильно.

Шаги обновления Bluetooth OTA

1. Включите режим отдельного Bluetooth-сопряжения на TRV-ZBT.
2. Откройте eWeLink App.
3. Перейдите в: Profile > Studio > Bluetooth OTA
4. Найдите и выберите соответствующее устройство TRV-ZBT.
5. Следуйте инструкциям на экране для завершения обновления прошивки.

Советы по обновлению

Перед обновлением:

• Убедитесь, что устройство имеет достаточный уровень заряда батареи;
• Включите Bluetooth на телефоне;
• Держите телефон рядом с устройством.

Во время процесса обновления не извлекайте батареи, не выключайте устройство и не закрывайте страницу обновления.

После завершения Bluetooth OTA существующая информация Zigbee-сети и настройки устройства останутся без изменений. TRV-ZBT сможет продолжить нормальную работу с Home Assistant, Samsung SmartThings или другими сторонними платформами.

8. Как настроить внешний датчик температуры для SONOFF TRV-ZBT в Home Assistant

Поскольку TRV-ZBT устанавливается непосредственно на радиаторе, показания его встроенного датчика температуры могут зависеть от тепла радиатора, расположенного рядом холодного воздуха и места установки.

Если в комнате уже установлен отдельный датчик температуры, вы можете создать автоматизацию Home Assistant для синхронизации показаний датчика с SONOFF TRV-ZBT. После этого каждый раз, когда внешний датчик температуры сообщает новое значение, Home Assistant будет записывать последнее значение в TRV-ZBT, позволяя ему регулировать отопление на основе температуры, которая лучше отражает реальные условия в помещении.

👉 Подробную инструкцию по настройке смотрите в полном руководстве: Как настроить SONOFF TRV с внешним датчиком в Home Assistant.
