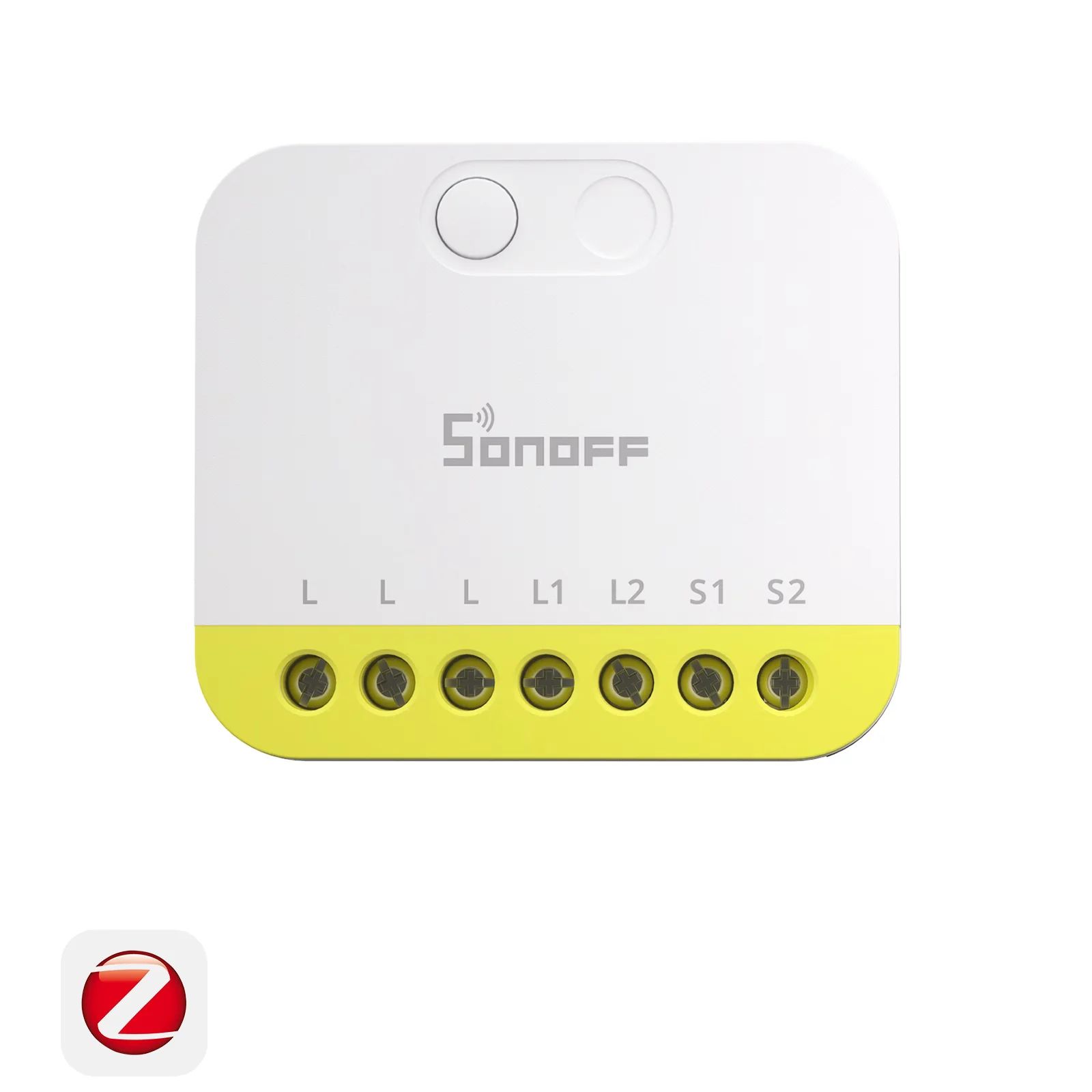

Умное Двухканальное Zigbee реле SONOFF MINI-ZB2GS-L (8А-на канал)

🔌 SONOFF MINI-ZB2GS-L | 2-канальное Zigbee реле без нуля

Умное управление двумя группами света • Без переделки проводки • Zigbee 3.0

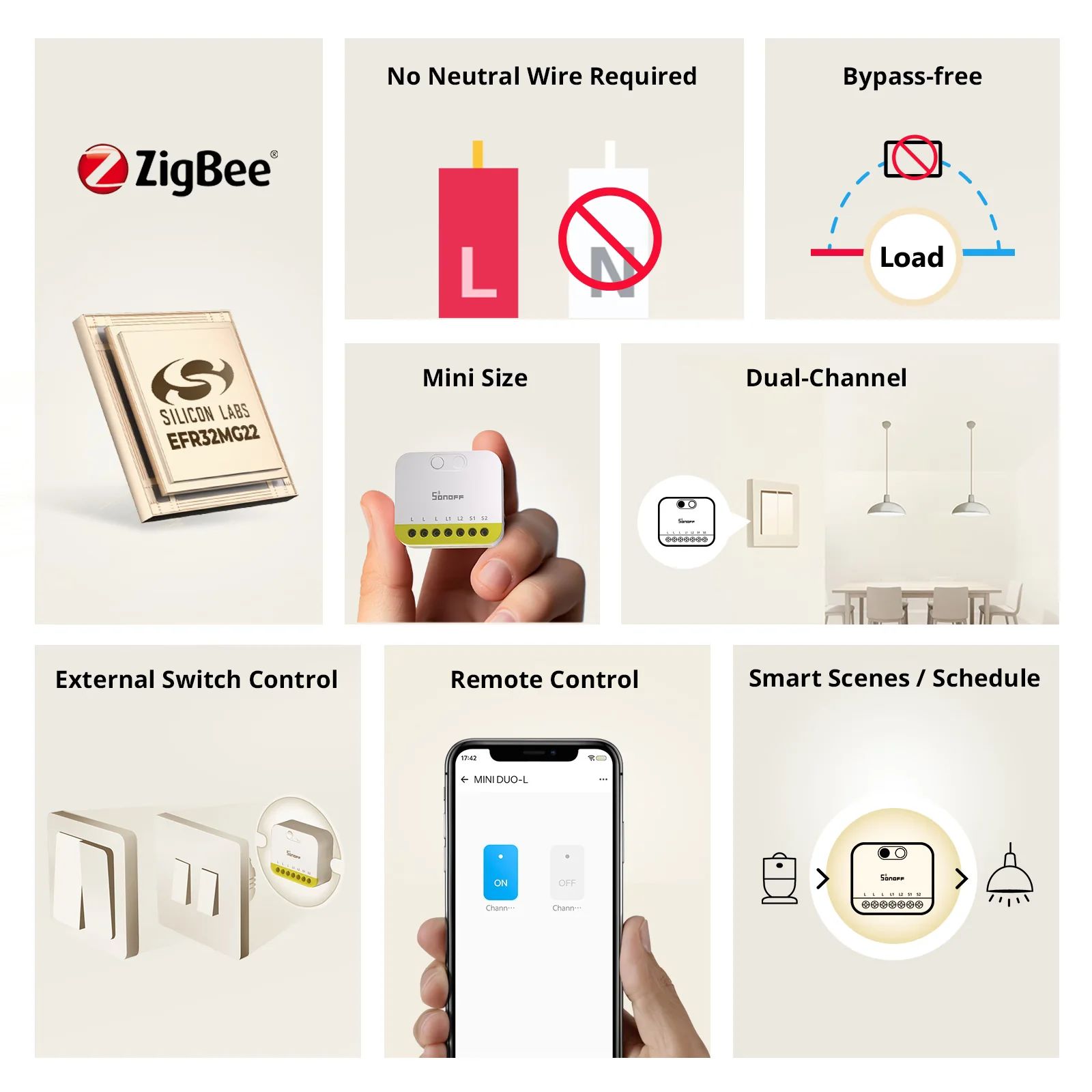

⚡ Главная фишка

🔌 РАБОТАЕТ БЕЗ НУЛЯ! — Подключается в разрыв фазы. Идеален для старых квартир (хрущёвки, сталинки), где в подрозетниках нет нулевого провода. Не нужна переделка проводки.

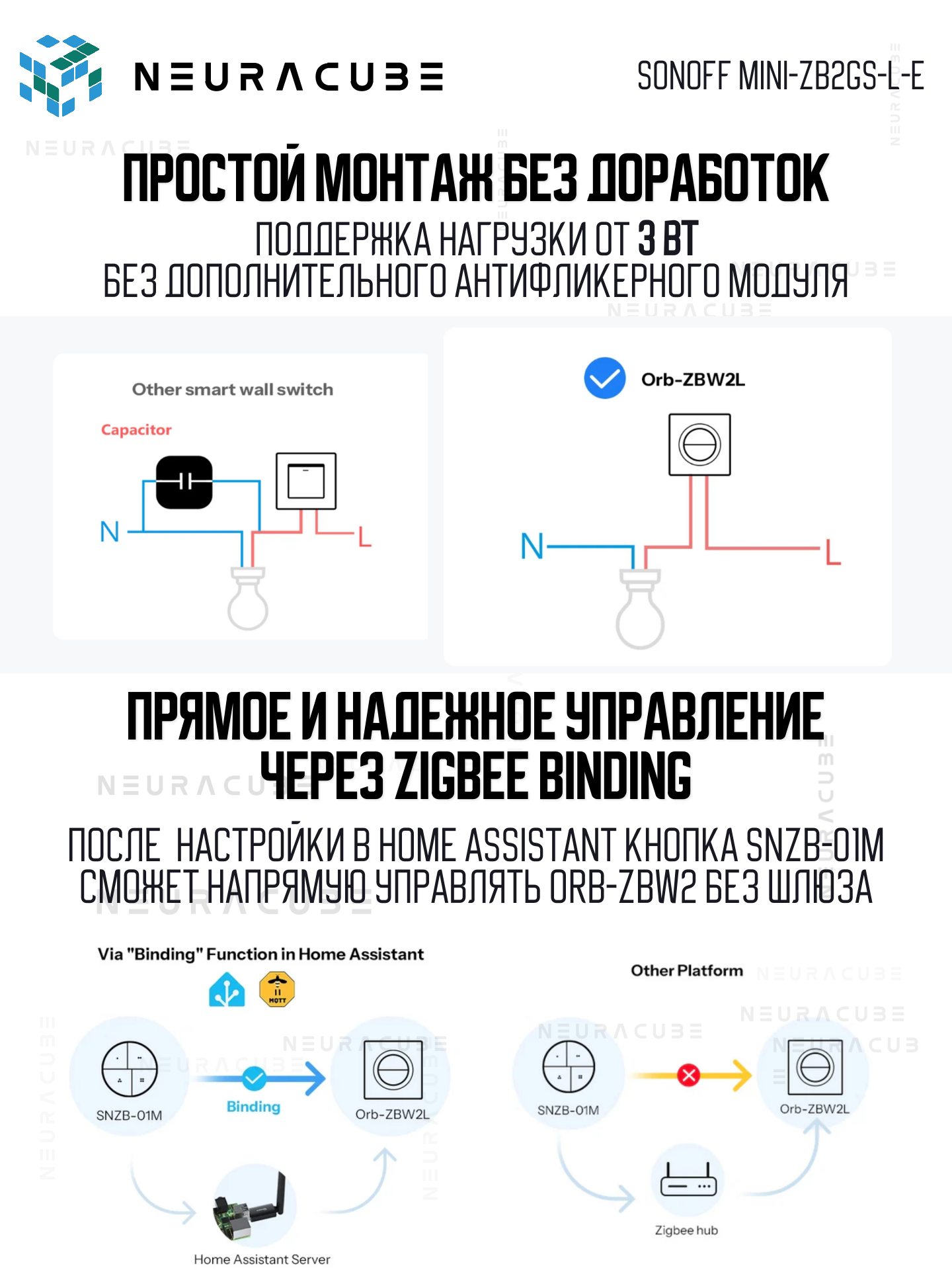

🔗 БЕЗ АНТИ-ФЛИКЕРА! — В отличие от многих безнулевых реле, не требует внешнего модуля подавления мерцания. Работает стабильно с нагрузкой от 3W.

🎛️ ДВУХКАНАЛЬНЫЙ — Управляет двумя независимыми группами света с одной панели. Идеален для двухклавишных выключателей.

📡 Zigbee 3.0 на чипе EFR32MG22 — Мгновенный отклик, низкое энергопотребление, стабильная mesh-сеть.

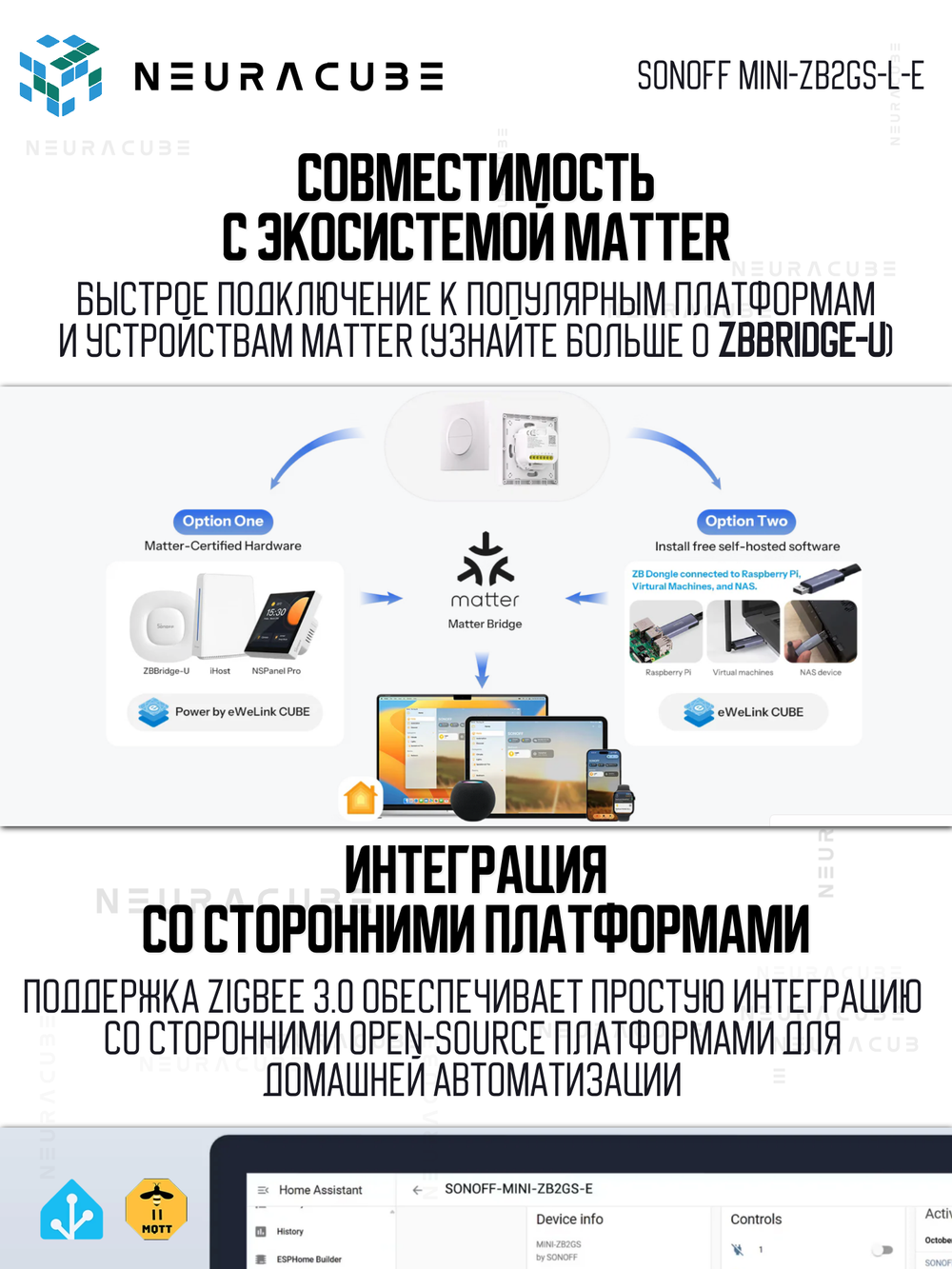

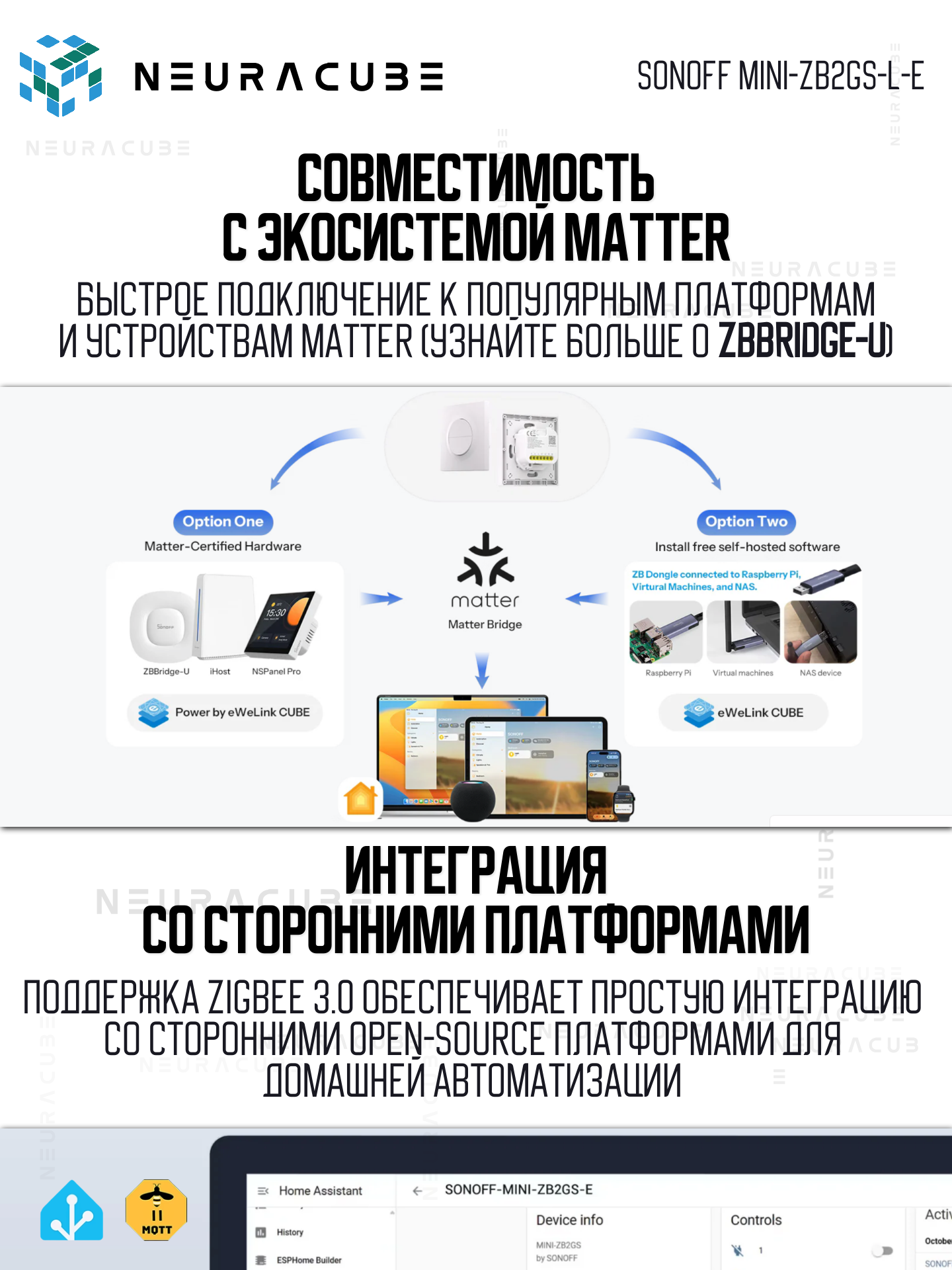

🧩 Совместимость с Matter — Через Matter-мост SONOFF работает с Apple Home (Siri).

🎯 Кому нужен MINI-ZB2GS-L

🏚️ Старый жилой фонд — В подрозетнике только два провода? Нет проблем! Работает без нуля.

💡 Современные LED-лампы — Поддерживает нагрузку от 3W. Никакого мерцания даже с одной лампочкой 5W.

🏠 Умный дом на Zigbee — Работает с любым Zigbee 3.0 хабом: Sonoff ZBBridge, iHost, Home Assistant.

🔄 Замена старого двухклавишного выключателя — Два независимых канала для управления двумя группами света.

📦 Комплектация

• Реле MINI-ZB2GS-L
• Инструкция по установке

⚠️ Zigbee-хаб приобретается отдельно! Требуется Sonoff ZBBridge, iHost, NSPanel Pro или совместимый Zigbee 3.0 хаб.

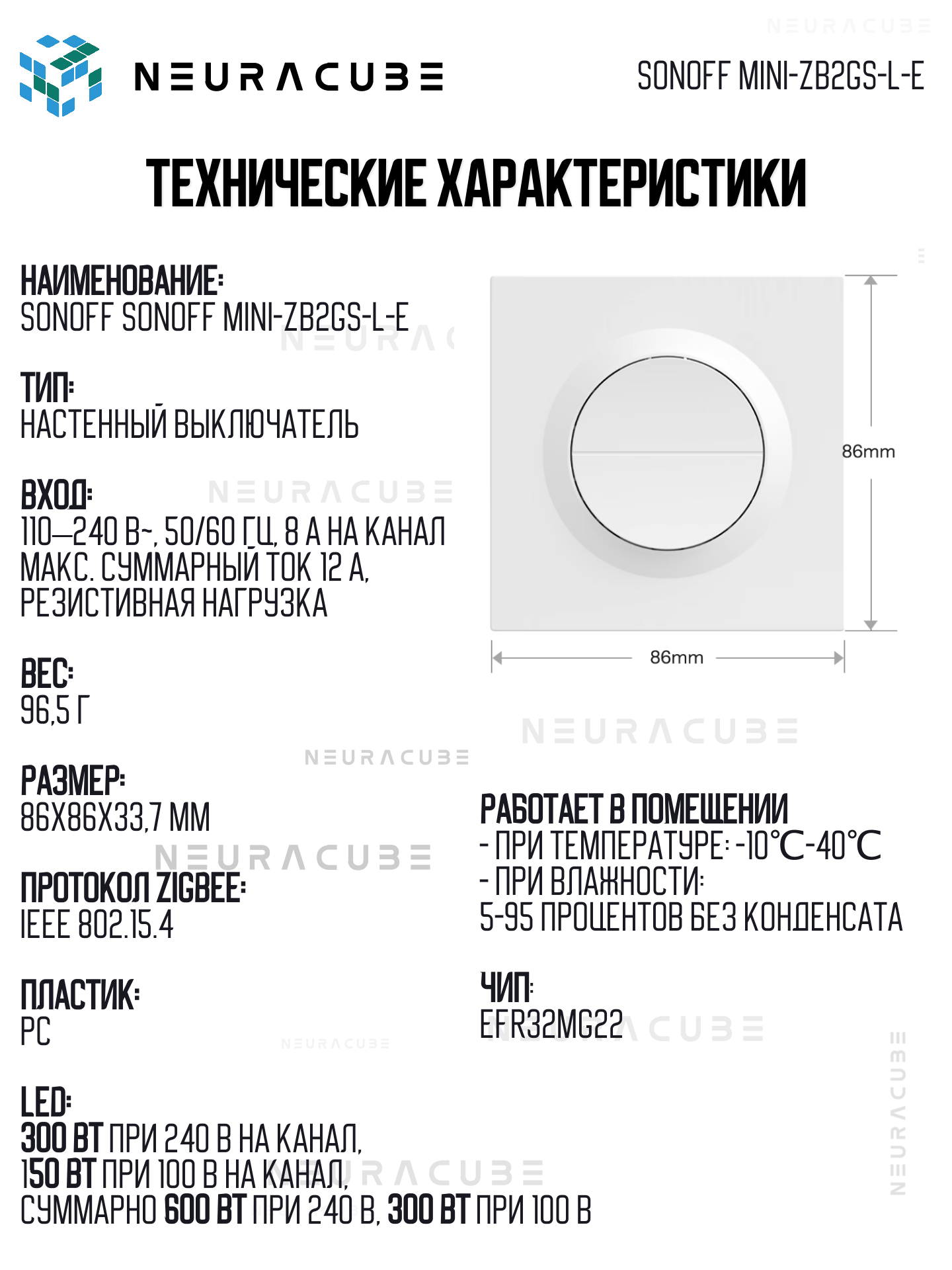

⚙️ Технические характеристики

• Модель: MINI-ZB2GS-L (MINI DUO-L)
• Протокол: Zigbee 3.0 (IEEE 802.15.4)
• MCU: EFR32MG22
• Нулевой провод (N): НЕ ТРЕБУЕТСЯ!
• Минимальная нагрузка: 3W
• Ток на канал: 8А максимум
• Суммарный ток: 12А максимум (оба канала вместе)
• Мощность на канал (240В): 300W (LED) / 2400W (резистивная)
• Напряжение: 100-240В ~ 50/60Гц
• Размеры: 45 × 39.4 × 16.8 мм
• Материал корпуса: поликарбонат (PC)
• Рабочая температура: -10°C … +40°C
• Роль в Zigbee сети: Router (ретранслятор)

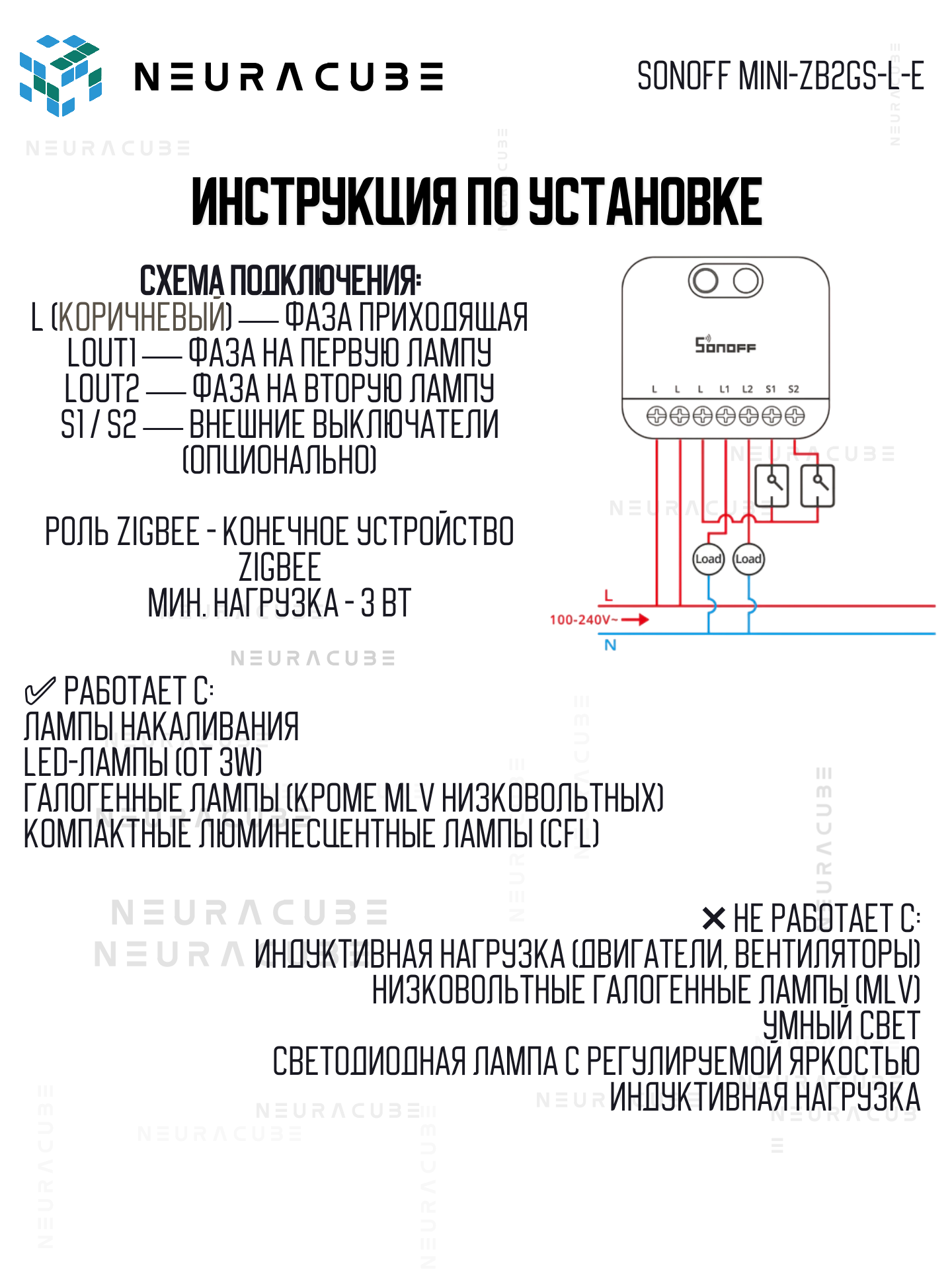

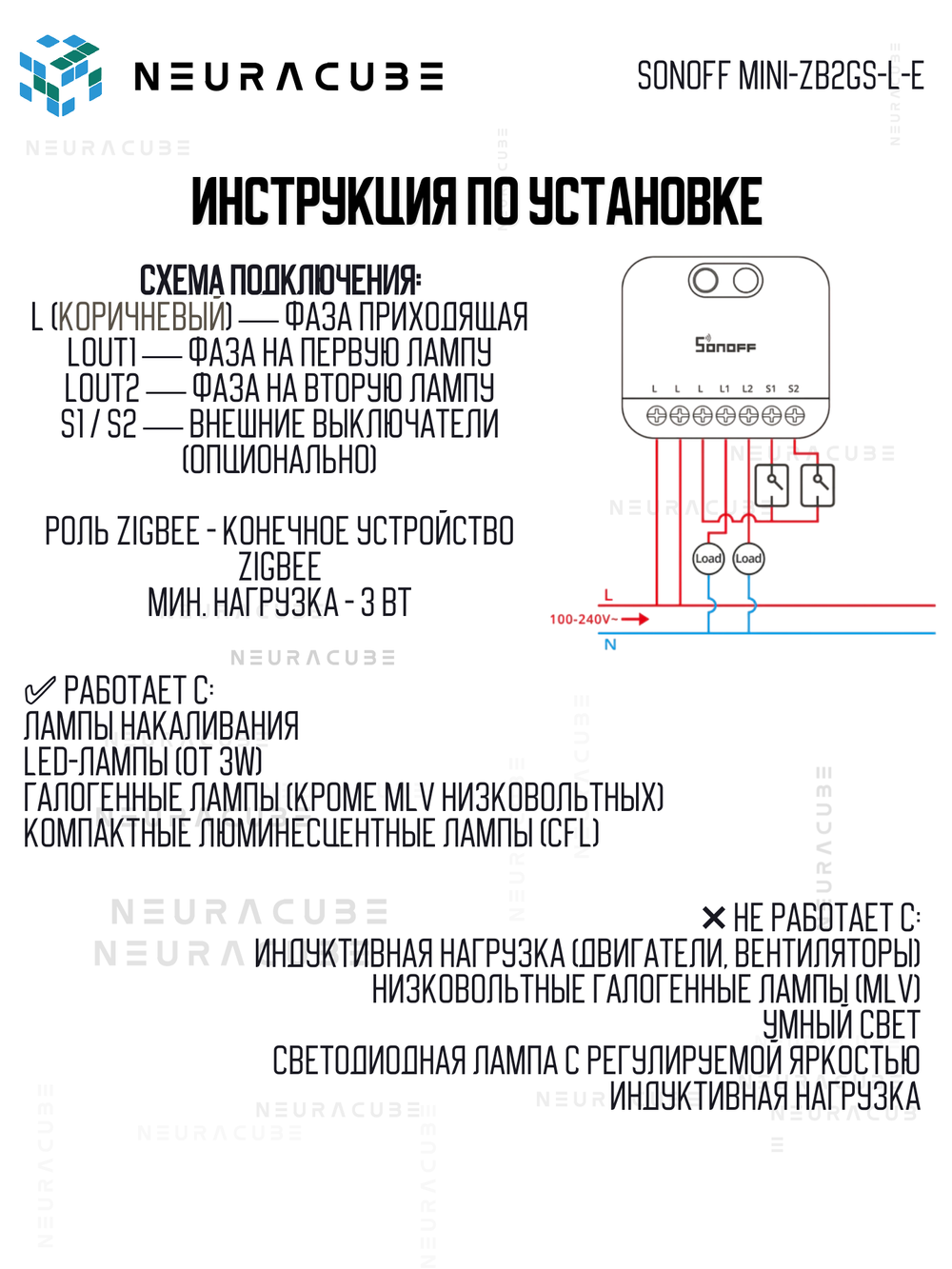

🔧 Как подключить (важно для электрика!)

⚡ НУЛЕВОЙ ПРОВОД НЕ НУЖЕН!

В подрозетнике может быть только два провода:

• L — фаза приходящая (коричневый) → подключается к клемме L реле
• L1 — фаза на первую лампу → подключается к клемме Lout1
• L2 — фаза на вторую лампу → подключается к клемме Lout2

Если в подрозетнике есть ноль (синий провод), его можно НЕ ПОДКЛЮЧАТЬ. Клемма N остается свободной.

Пошаговая инструкция:

• Отключите автомат на линии освещения! Проверьте индикатором отсутствие напряжения.
• Убедитесь, что нагрузка соответствует требованиям:
  • Минимум 3W на канал
  • Максимум 300W LED на канал
  • Суммарно не более 600W LED и 12А
• Подключите провода к клеммам реле:
  • L — фаза приходящая
  • Lout1 — фаза на первую лампу
  • Lout2 — фаза на вторую лампу
• Подключите внешние выключатели (опционально):
  • S1 — к первому внешнему выключателю
  • S2 — ко второму внешнему выключателю

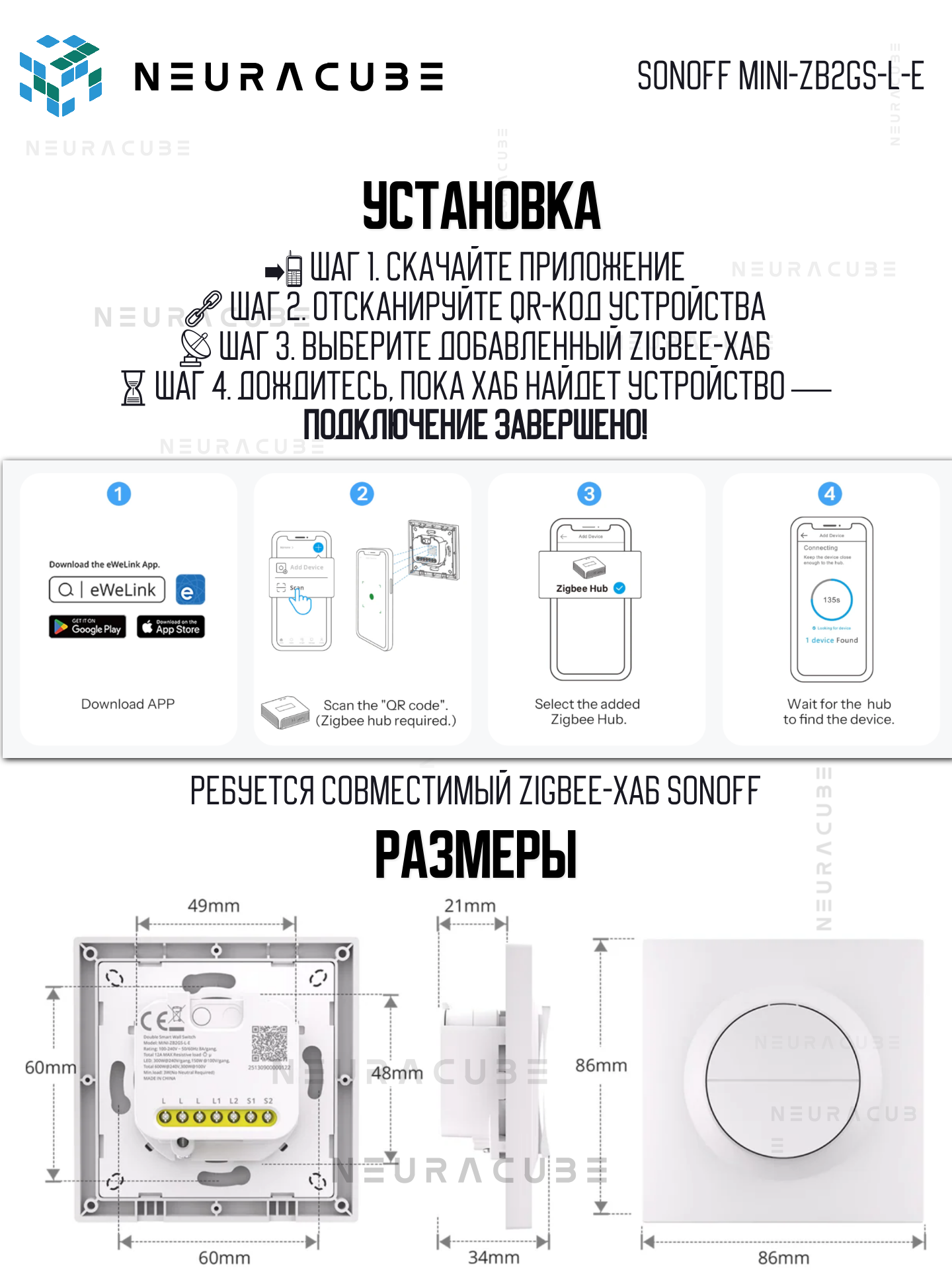

• Закрепите модуль в подрозетнике (размеры 45x39x16.8 мм — помещается даже в тесные коробки).
• Включите автомат. Светодиод должен начать мигать — режим pairing.
• Добавьте устройство через Zigbee-хаб в приложении eWeLink (сканируйте QR-код).

Поддерживаемые типы внешних выключателей:

• Rocker switch (клавишный, стандартный) — режим по умолчанию
• Momentary switch (кнопка возвратная)
• SPDT switch (трёхпозиционный переключатель)

Функция Detach Relay:

Включив эту функцию, вы можете отделить работу внешнего выключателя от реле. Физическая кнопка становится "триггером" для сценариев умного дома.

🧠 Сценарии для умного дома

• Имитация присутствия — случайное включение/выключение света по расписанию
• Автосвет в коридоре — датчик движения включает свет на 2 минуты
• Голосовое управление — "Алиса, включи свет на кухне"
• Расписания — открывайте шторы утром, закрывайте вечером

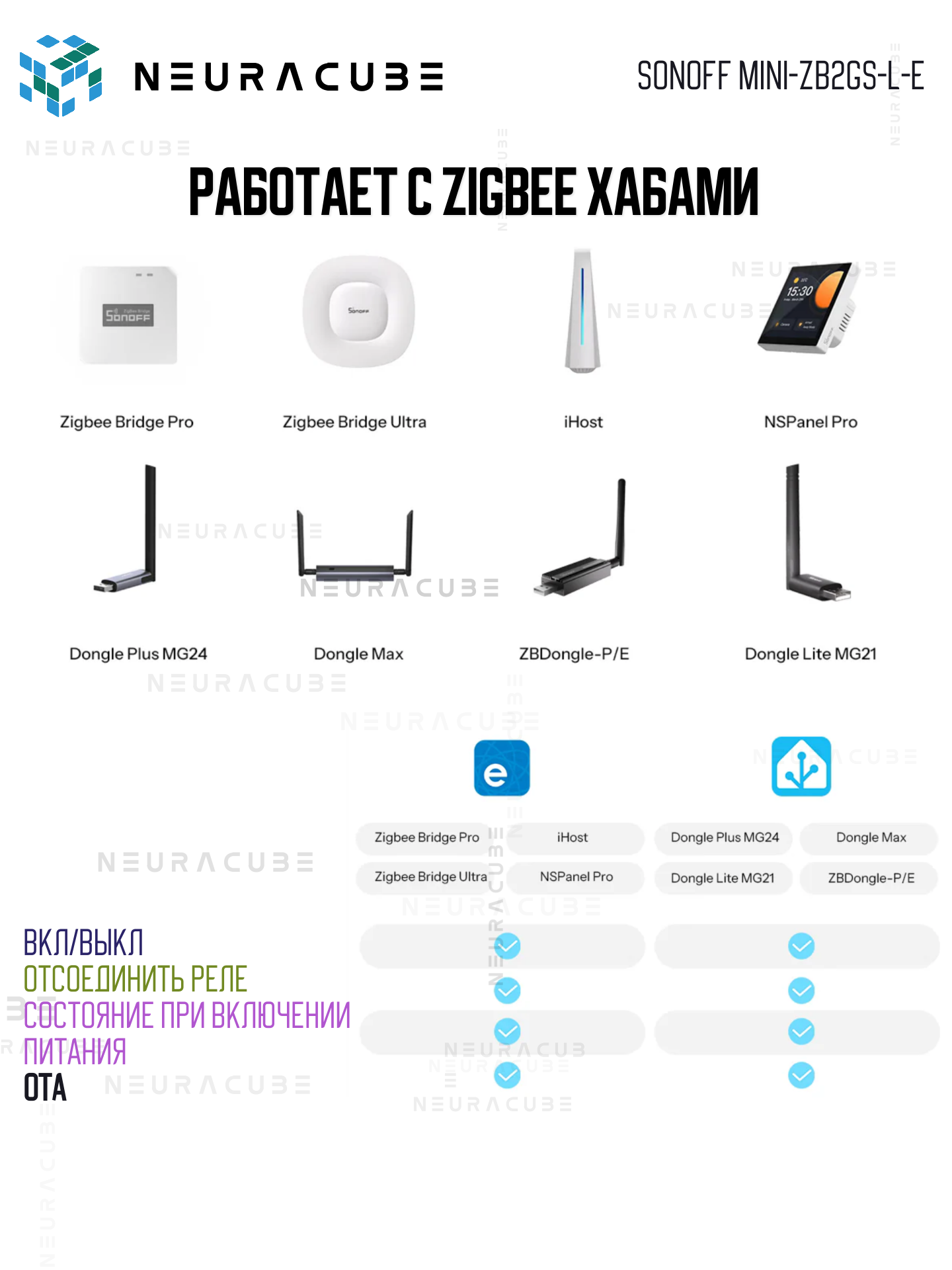

🔗 Совместимость (Проверено)

Совместимые Zigbee-хабы:

• SONOFF ZBBridge (Pro/Ultra)
• SONOFF iHost
• SONOFF NSPanel Pro
• Любой Zigbee 3.0 координатор (USB-донгл)

Поддерживаемые типы ламп:

• Лампы накаливания
• LED-лампы (диммируемые, от 3W)
• Галогенные лампы (кроме низковольтных)

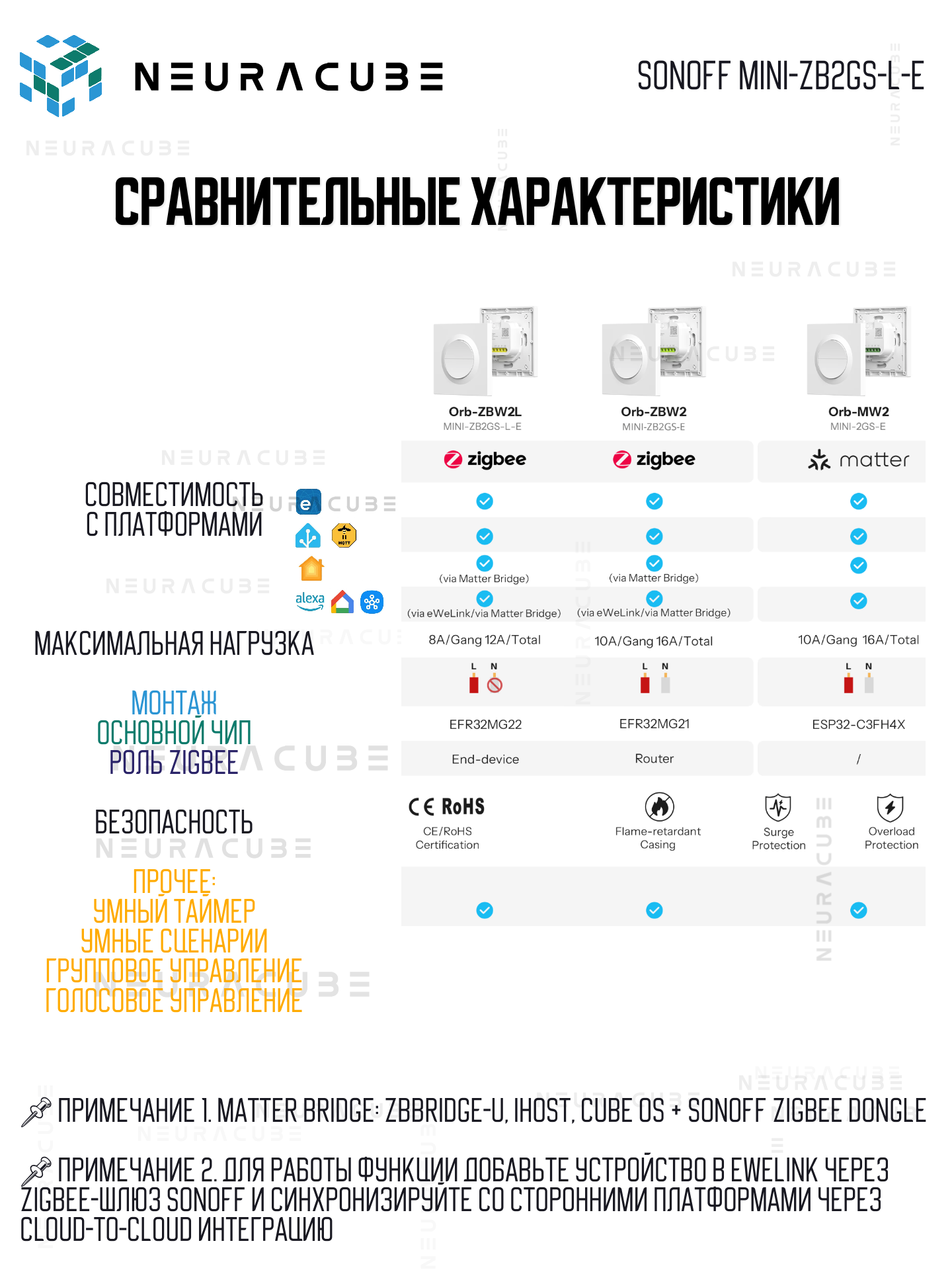

🆚 MINI-ZB2GS-L vs другие реле SONOFF

• Нулевой провод: MINI-ZB2GS-L — НЕ ТРЕБУЕТСЯ → ZBMINIR2 — ТРЕБУЕТСЯ
• Количество каналов: MINI-ZB2GS-L — 2 (двухклавишный) → ZBMINIR2 — 1
• Минимальная нагрузка: MINI-ZB2GS-L — 3W → ZBMINIR2 — без ограничений
• Протокол: MINI-ZB2GS-L — Zigbee 3.0 → ZBMINIR2 — Wi-Fi + Matter
• Требует хаб: MINI-ZB2GS-L — ДА → ZBMINIR2 — НЕТ
• Ретранслятор Zigbee: MINI-ZB2GS-L — ДА → ZBMINIR2 — НЕТ

✅ 5 причин взять именно MINI-ZB2GS-L

• Работает без нуля — идеал для старых домов с двухпроводной проводкой. Не нужна переделка электрики.
• Без анти-фликер модуля — не требует дополнительных устройств для стабильной работы с LED.
• Двухканальный — экономия места — управляет двумя группами света с одного модуля.
• Минимальная нагрузка 3W — работает даже с одной современной LED-лампочкой.
• Zigbee Router (ретранслятор) — усиливает вашу Zigbee-сеть. Чем больше таких модулей, тем стабильнее система.

⚠️ Важные нюансы

🔴 Требуется Zigbee-хаб! — Это НЕ Wi-Fi устройство. Без хаба модуль НЕ заработает.

🔴 Не подключайте анти-фликер! — Использование внешнего anti-flicker модуля может повредить устройство.

🔴 Минимальная нагрузка 3W на канал — Если лампа потребляет менее 3W, реле может работать нестабильно.

🔴 Не для индуктивной нагрузки — Не подходит для двигателей, холодильников, стиральных машин. Только для освещения.
