Zigbee Реле для роллетов Sonoff MINI-ZBRBS

🪟 SONOFF MINI-ZBRBS | Zigbee реле для роллетов и штор

Умное управление шторами и жалюзи • Стабильный Zigbee • Скрытый монтаж

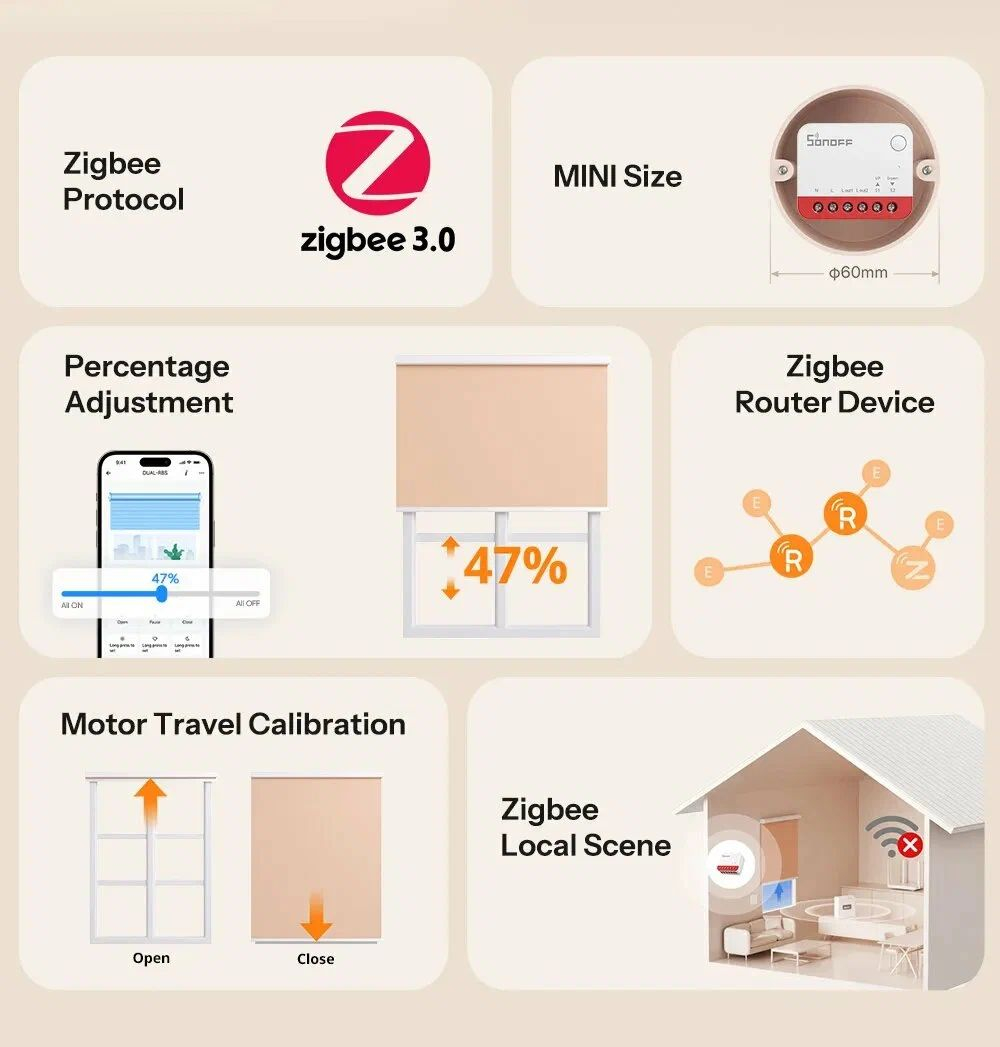

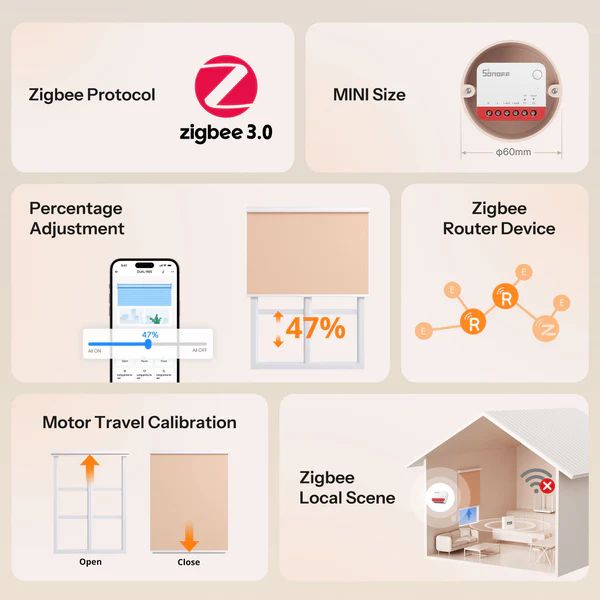

⚡ Главная фишка

📡 Zigbee 3.0 на борту — Мгновенный отклик, высокая стабильность и низкое энергопотребление. Не перегружает Wi-Fi сеть.

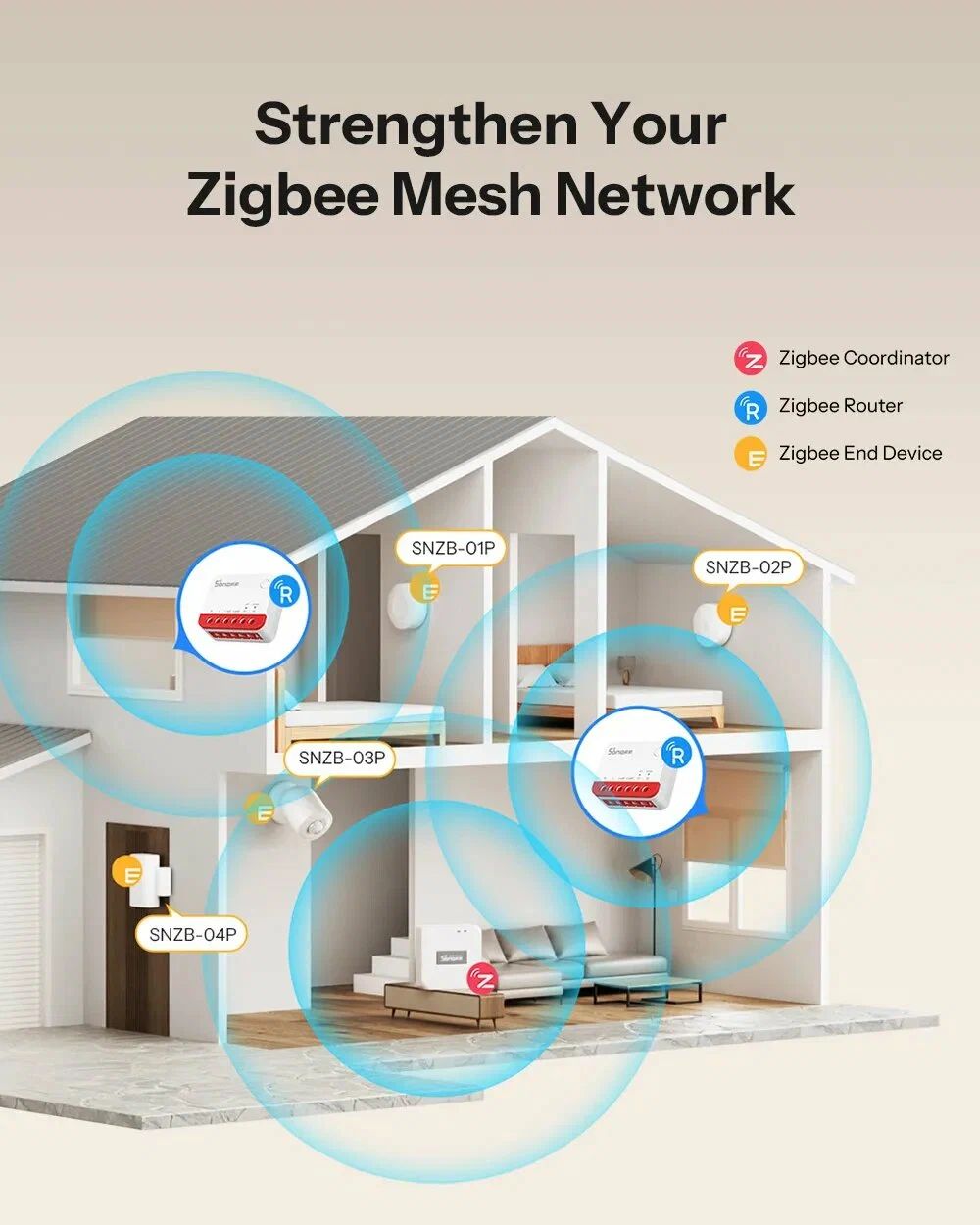

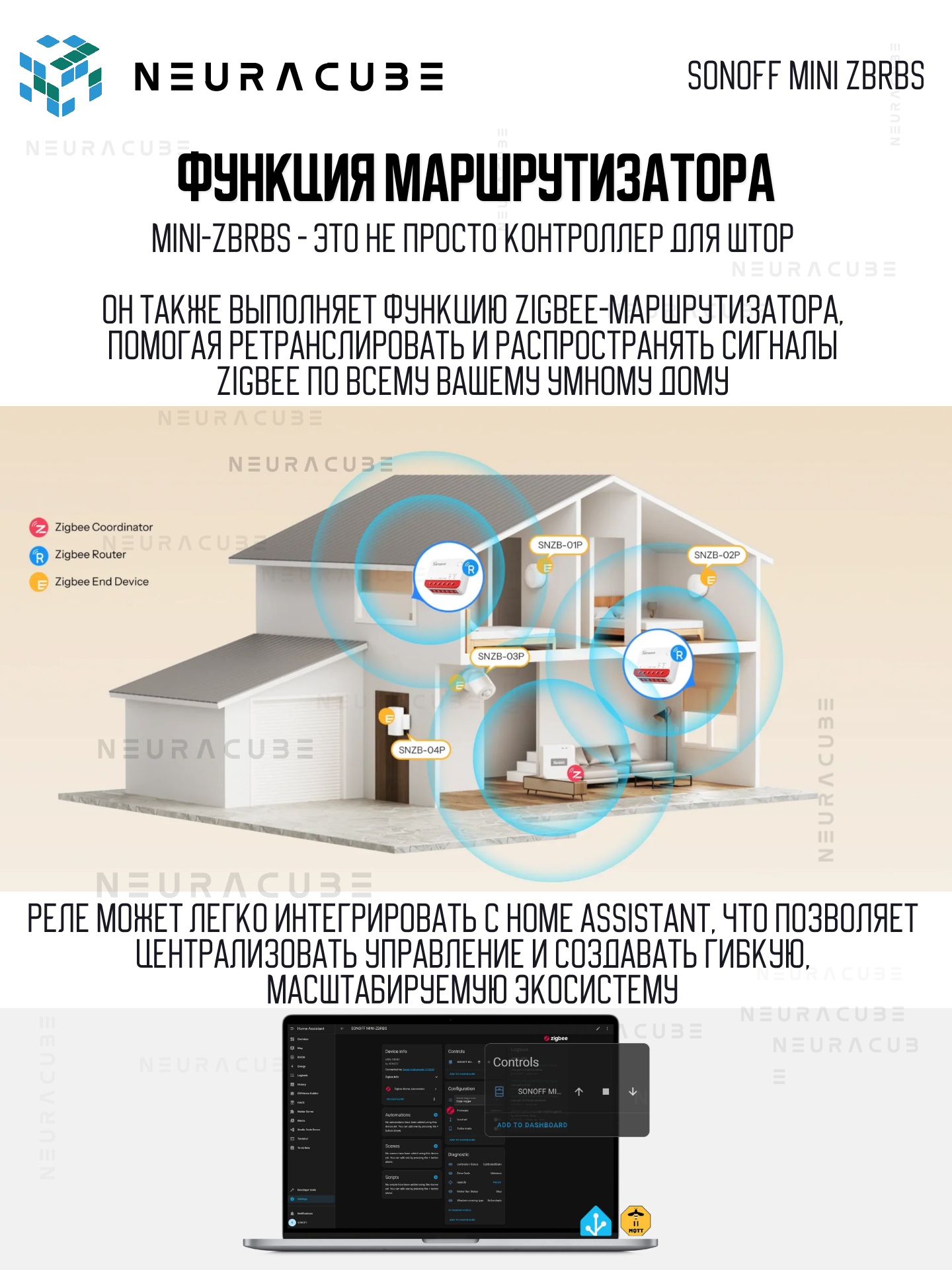

🔁 РЕТРАНСЛЯТОР Zigbee (Router) — Устройство усиливает сигнал Zigbee по всему дому. Чем больше таких модулей — тем стабильнее ваша mesh-сеть.

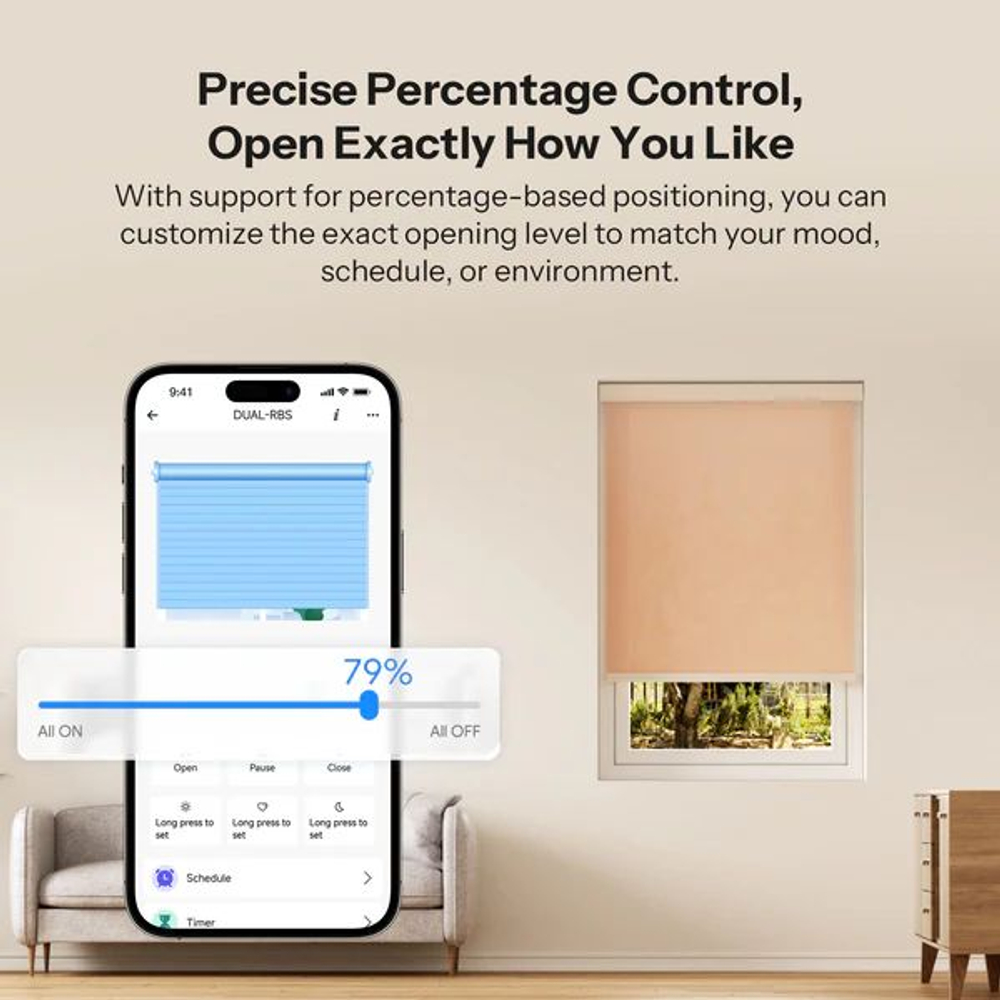

🎯 Точность до 1% — После калибровки управляйте шторами с точностью до процента. Откройте роллеты на 30% для мягкого утреннего света.

🔄 Полный контроль — Команды «Открыть», «Закрыть», «Стоп» через приложение, голос или настенную кнопку.

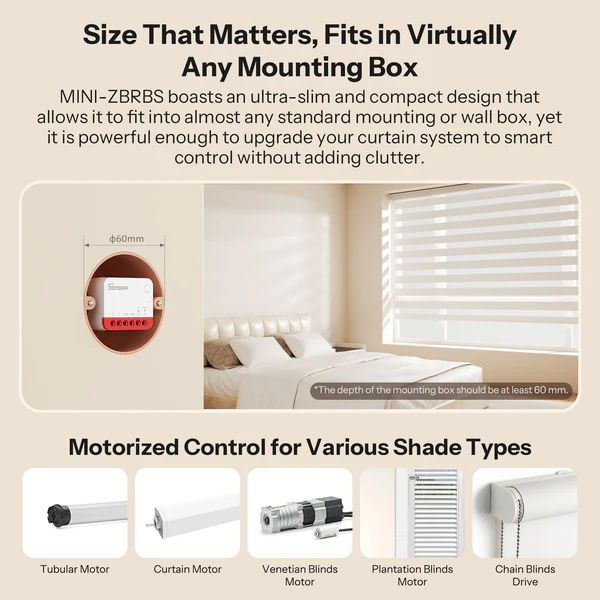

🔧 Компактный размер — 39.5×33×16.8 мм. Помещается в стандартный подрозетник.

🏠 Локальные сценарии — Работают через хаб Zigbee даже при отключении интернета.

🎯 Кому нужен MINI-ZBRBS

🏠 Умный дом на Zigbee — У вас уже есть Zigbee-хаб (ZBBridge, iHost, Dongle) — просто добавьте устройство.

🪟 Модернизация рольставней — Превратите обычные электророллеты в умные. Модуль прячется в подрозетник.

🔌 Перегружен Wi-Fi — Zigbee стабильнее при большом количестве устройств.

📱 Точный контроль — Хотите не просто «вверх/вниз», а процентное управление.

🧠 Home Assistant — Полная поддержка ZHA и Zigbee2MQTT. Локальное управление без облака.

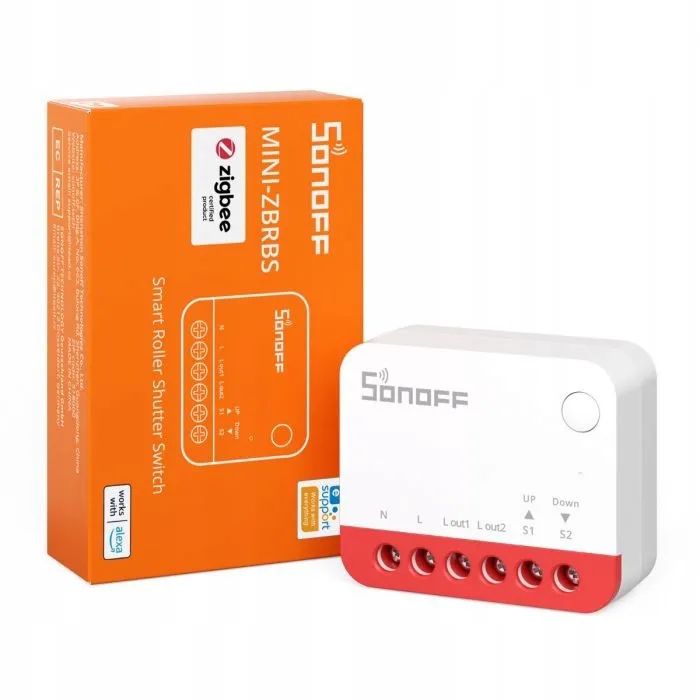

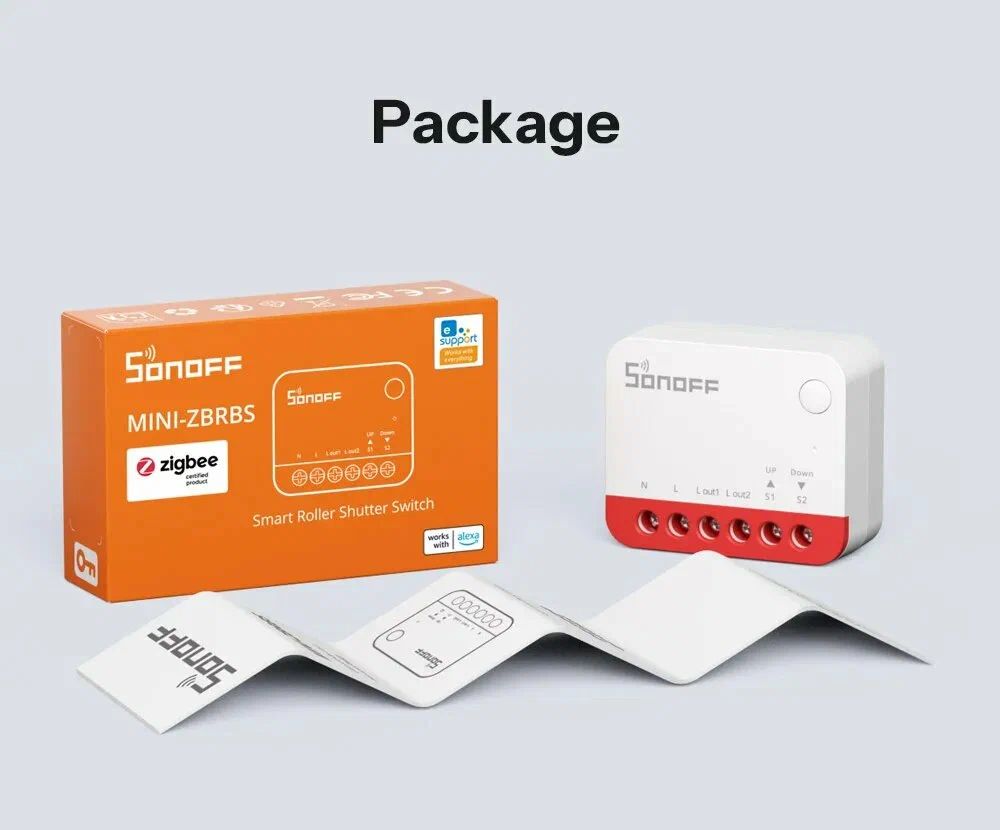

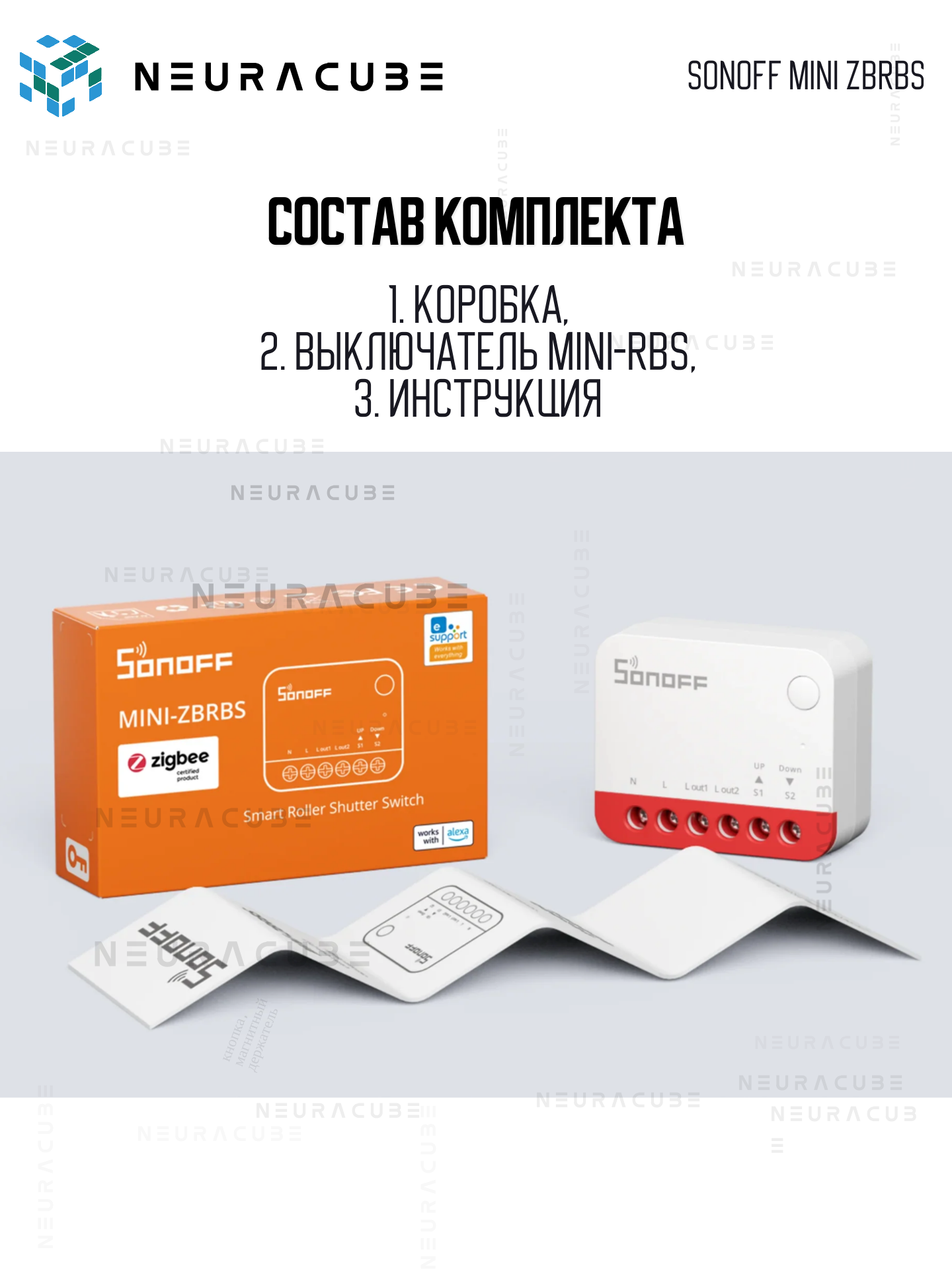

📦 Комплектация

• Модуль MINI-ZBRBS
• Инструкция по установке
• Фирменная упаковка

⚠️ Zigbee-хаб приобретается отдельно! Требуется Sonoff ZBBridge, iHost, NSPanel Pro или совместимый USB-донгл.

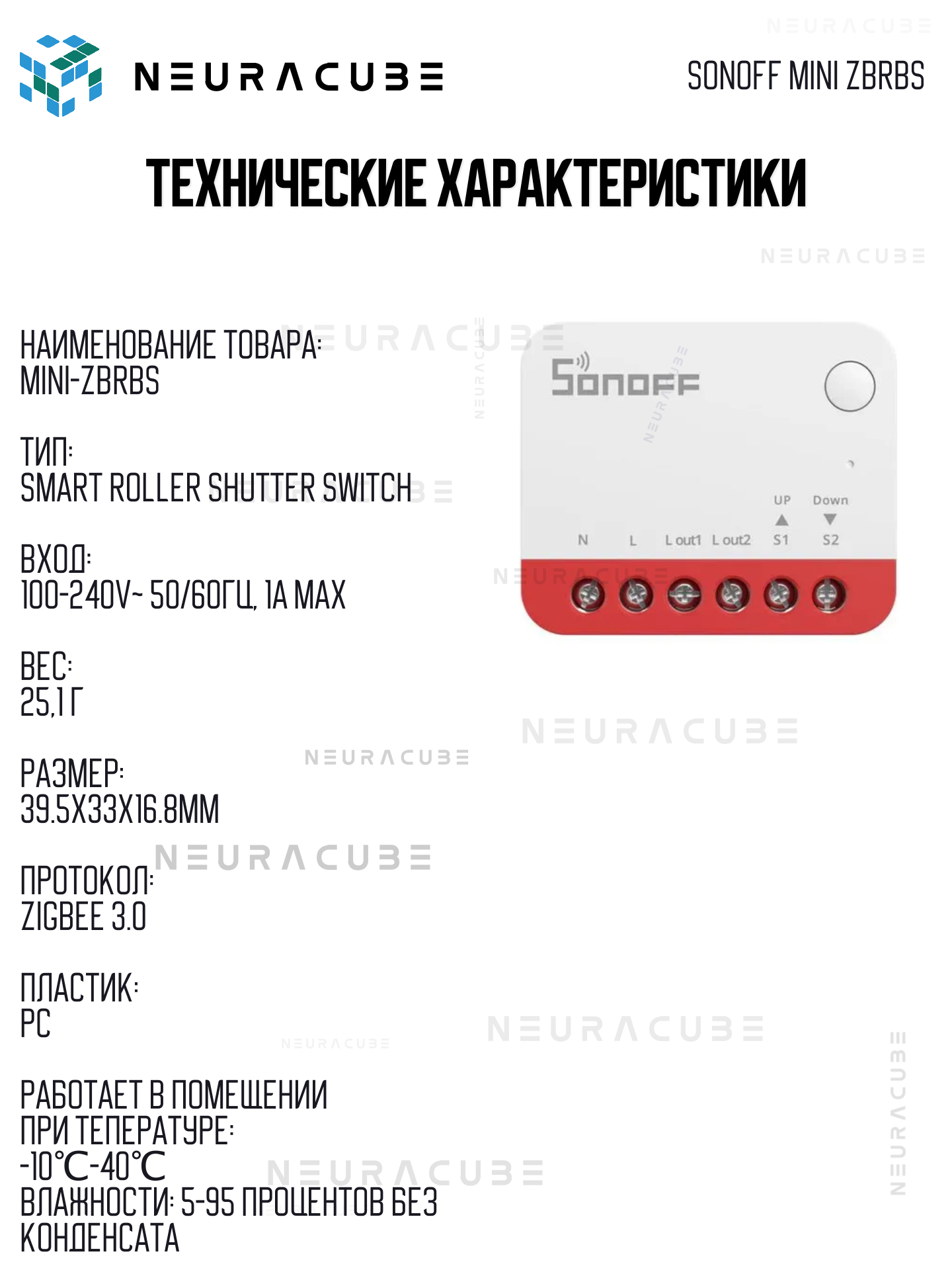

⚙️ Технические характеристики

• Модель: MINI-ZBRBS
• Протокол: Zigbee 3.0 (IEEE 802.15.4)
• Роль в сети: Router / ретранслятор
• Частота: 2.4 ГГц
• Напряжение: 100-240V ~ 50/60Hz
• Нулевой провод (N): ТРЕБУЕТСЯ!
• Макс. ток нагрузки: 1 А
• Макс. мощность: до 240 Вт

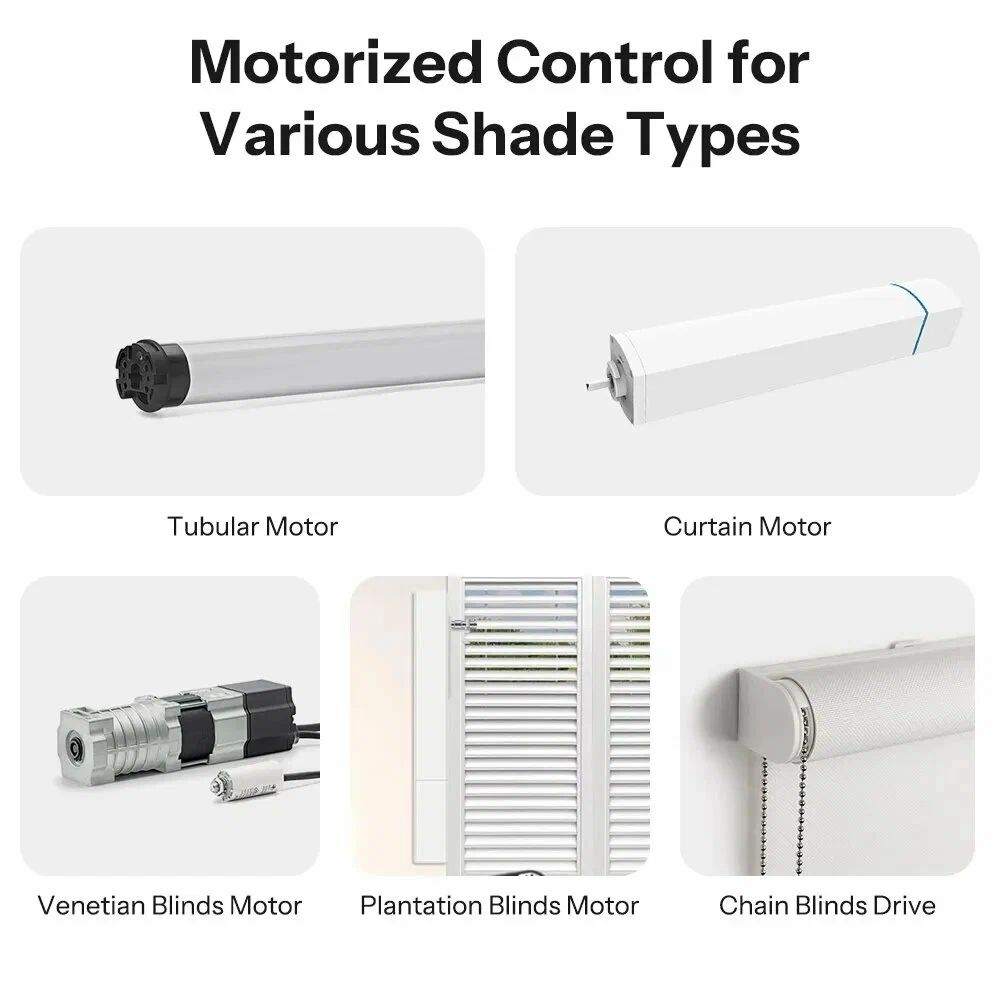

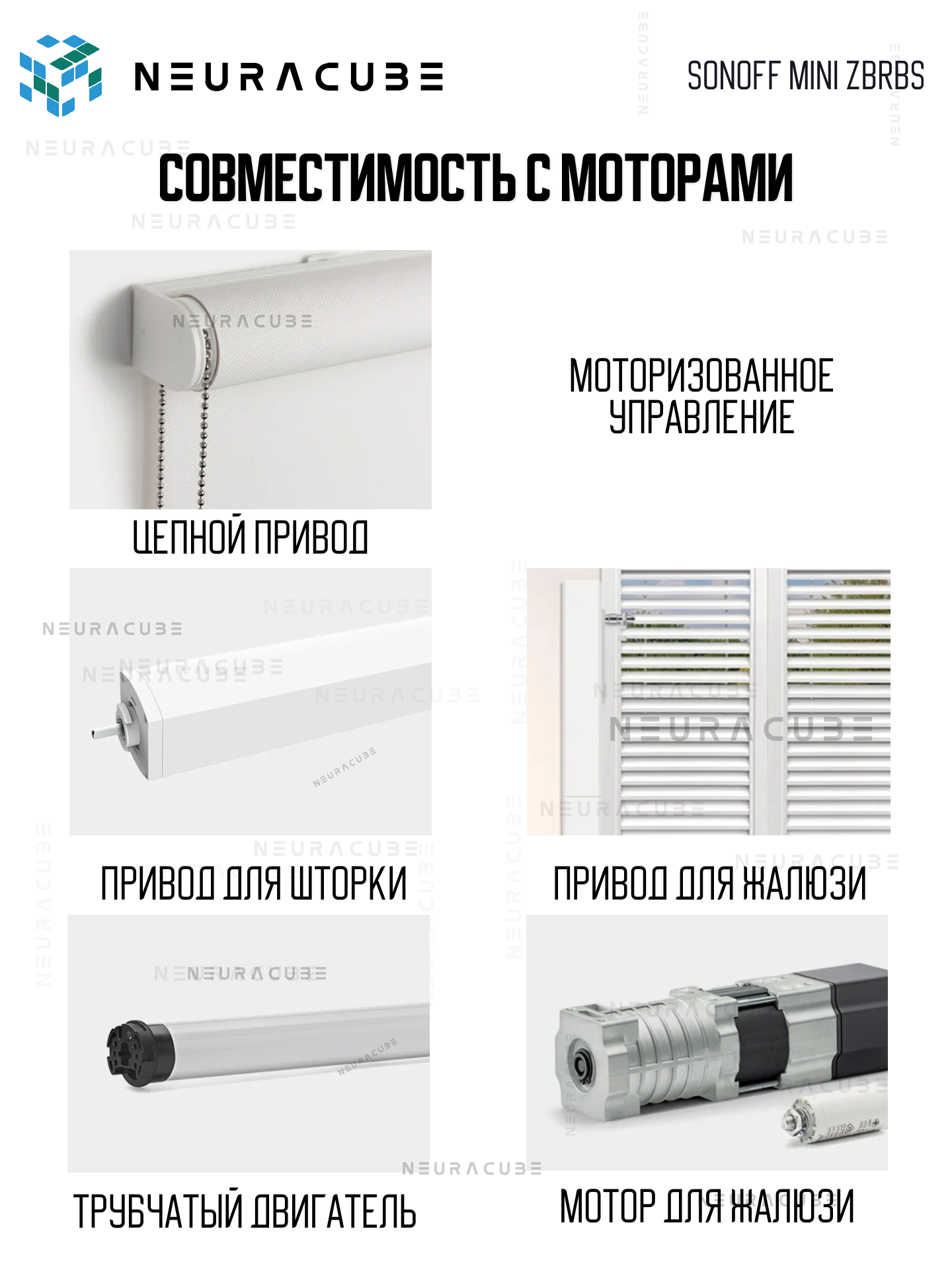

• Совместимые моторы: 4- или 5-проводные AC моторы с концевыми выключателями
• Размеры: 39.5 × 33 × 16.8 мм
• Материал корпуса: Поликарбонат PC (огнестойкий)
• Рабочая температура: -10°C … +40°C

🧠 Что умеет MINI-ZBRBS

Управление через приложение eWeLink:

• Полный контроль — открыть, закрыть, остановить

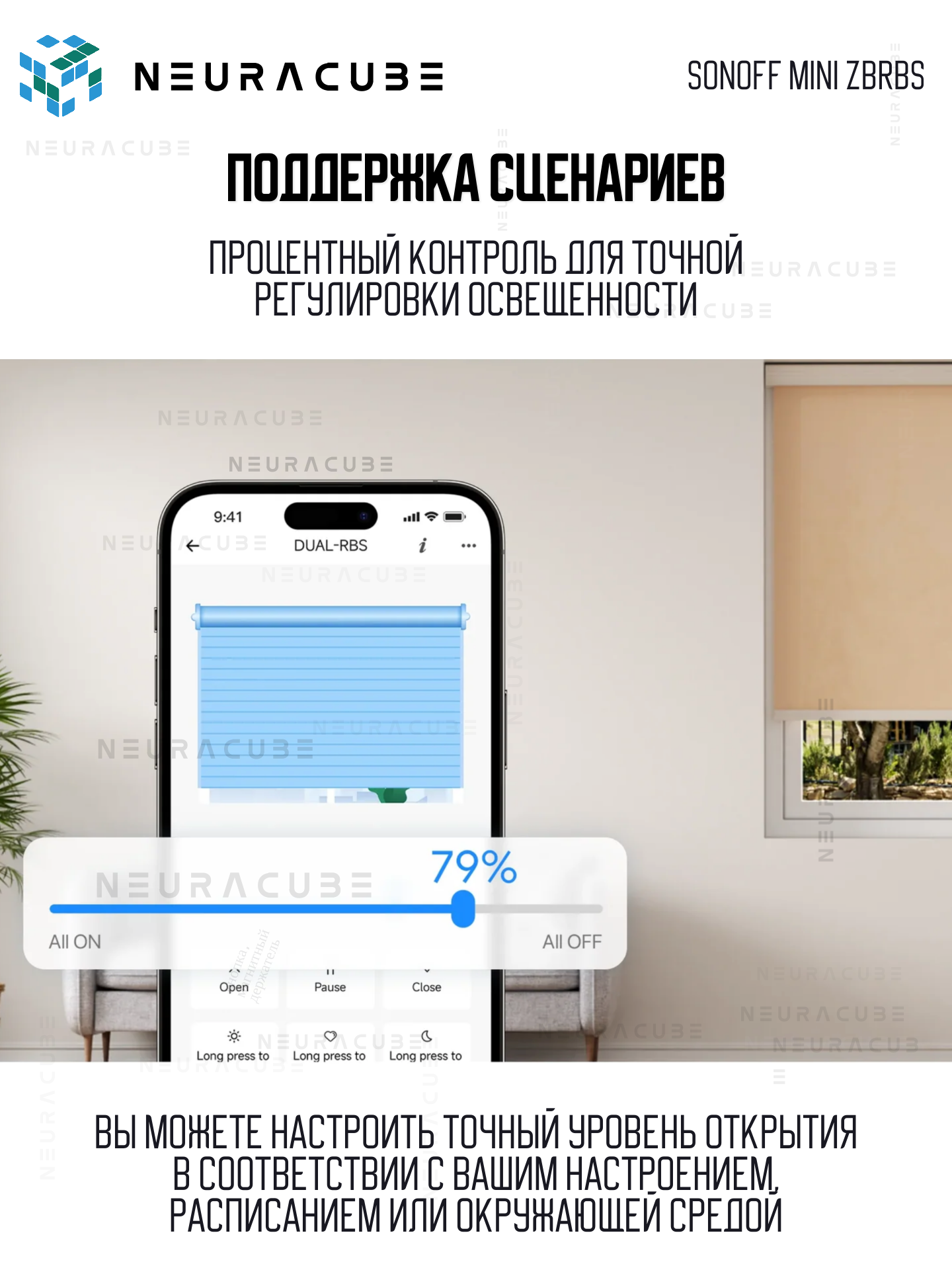

• Процентное управление — точность до 1% после калибровки
• Расписания — открывайте шторы утром, закрывайте вечером
• Сценарии — «Утро», «Ночь», «Уезжаю»

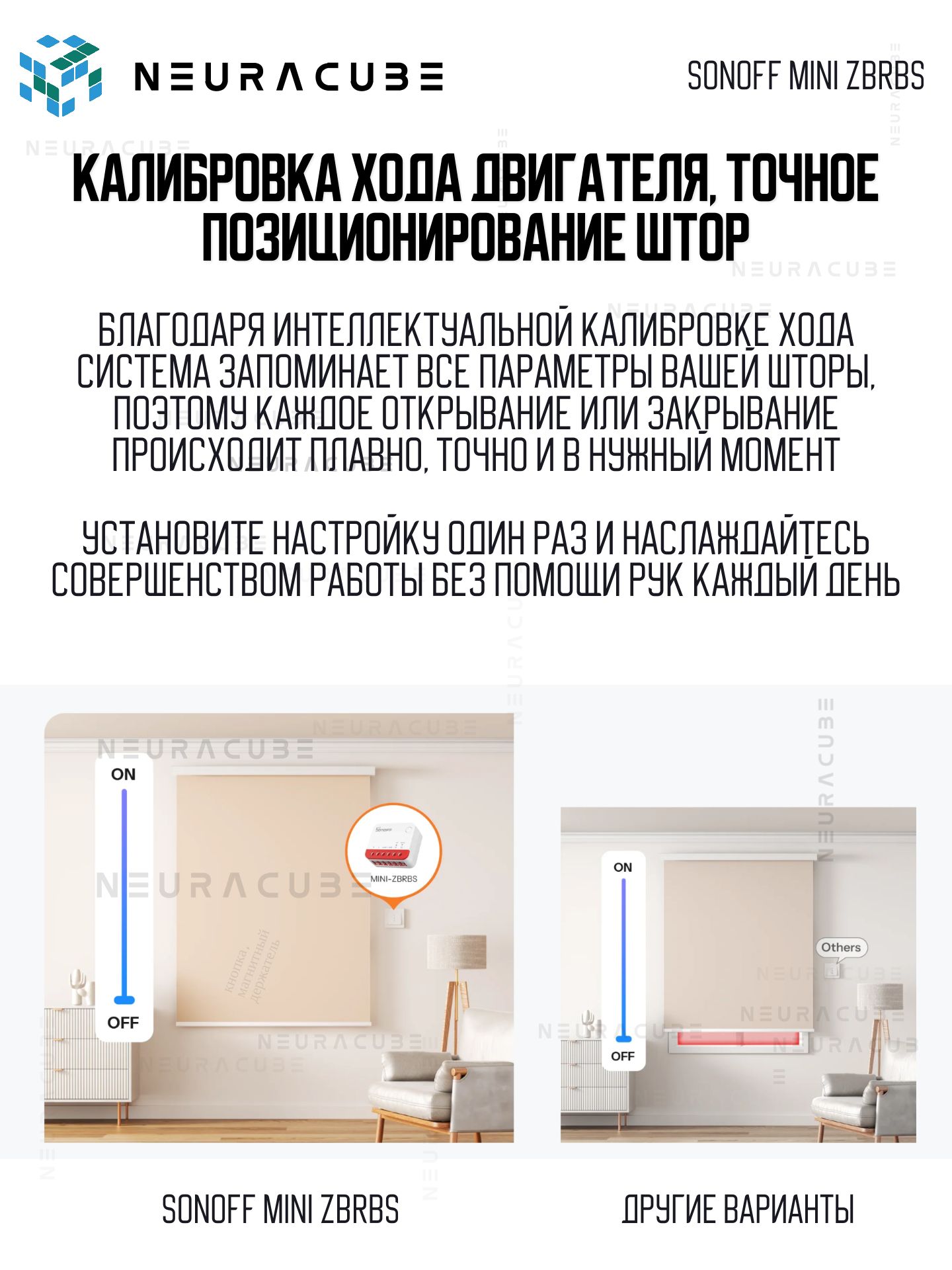

• Калибровка хода — автоматическая или ручная
• Реверс направления — исправление ошибок в 1 клик

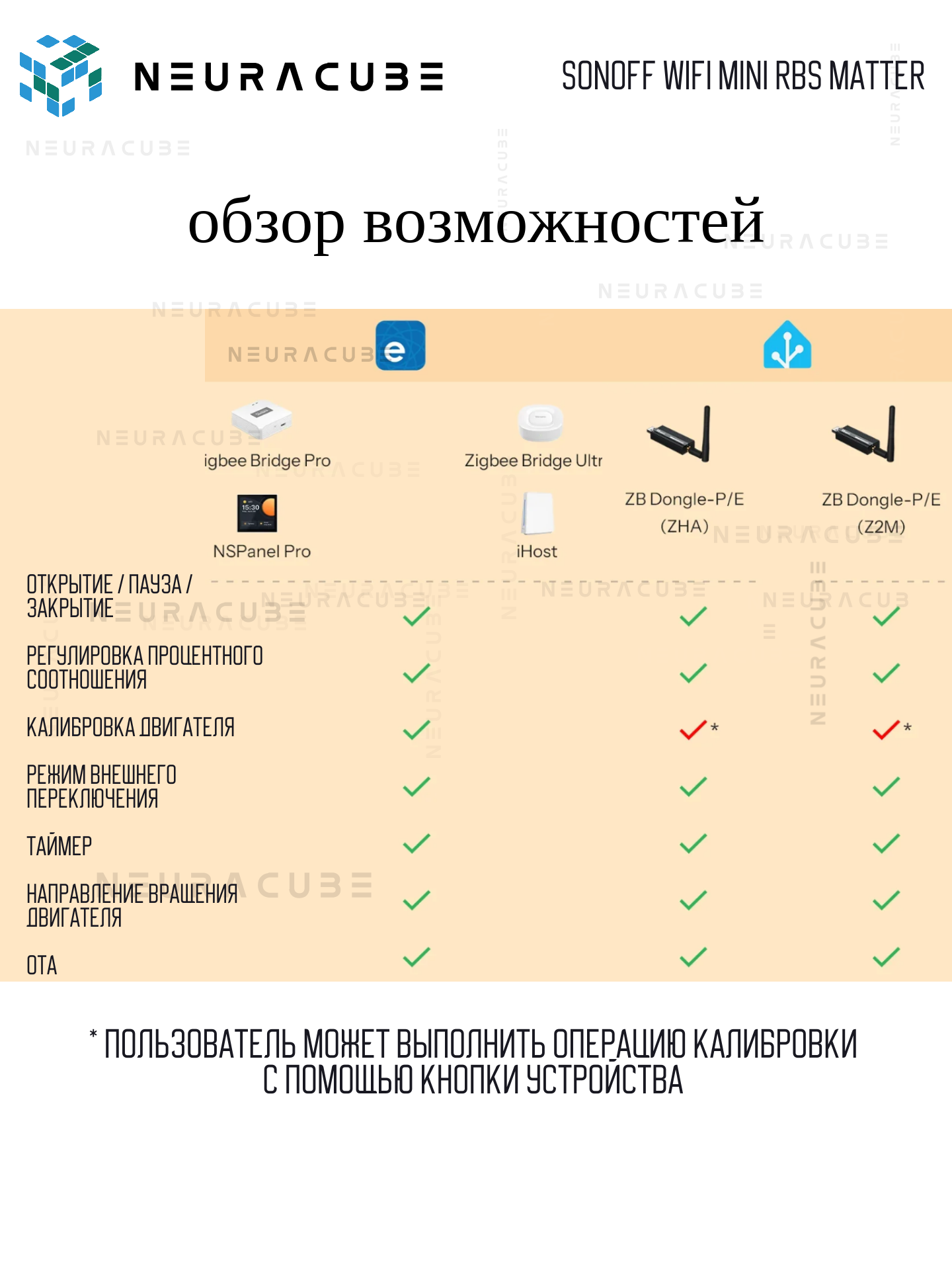

Интеграции:

• eWeLink, Home Assistant (ZHA / Zigbee2MQTT)
• SmartThings, Apple Home (через Matter-мост)
• Amazon Alexa / Google Assistant (через Zigbee-хаб)

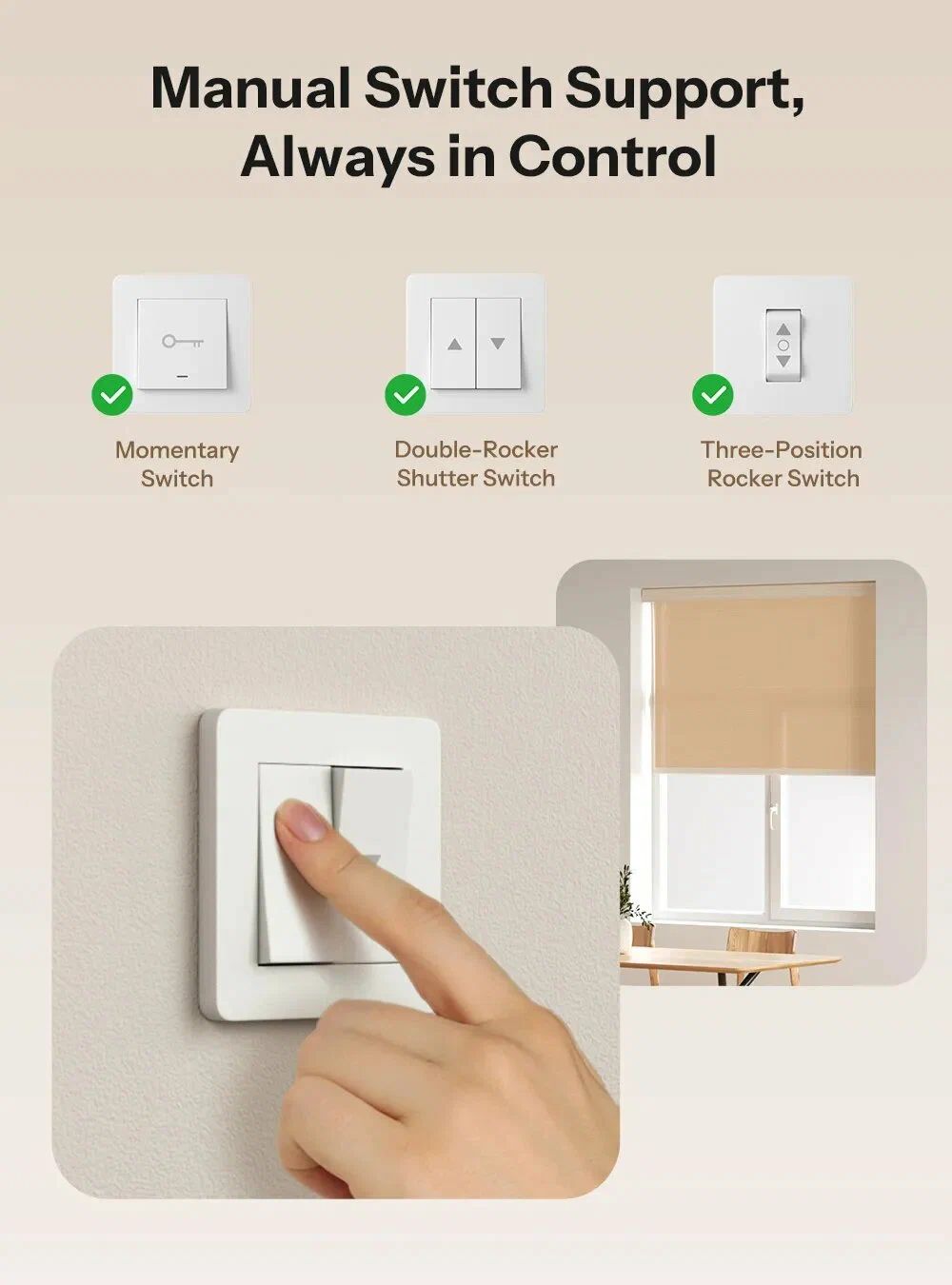

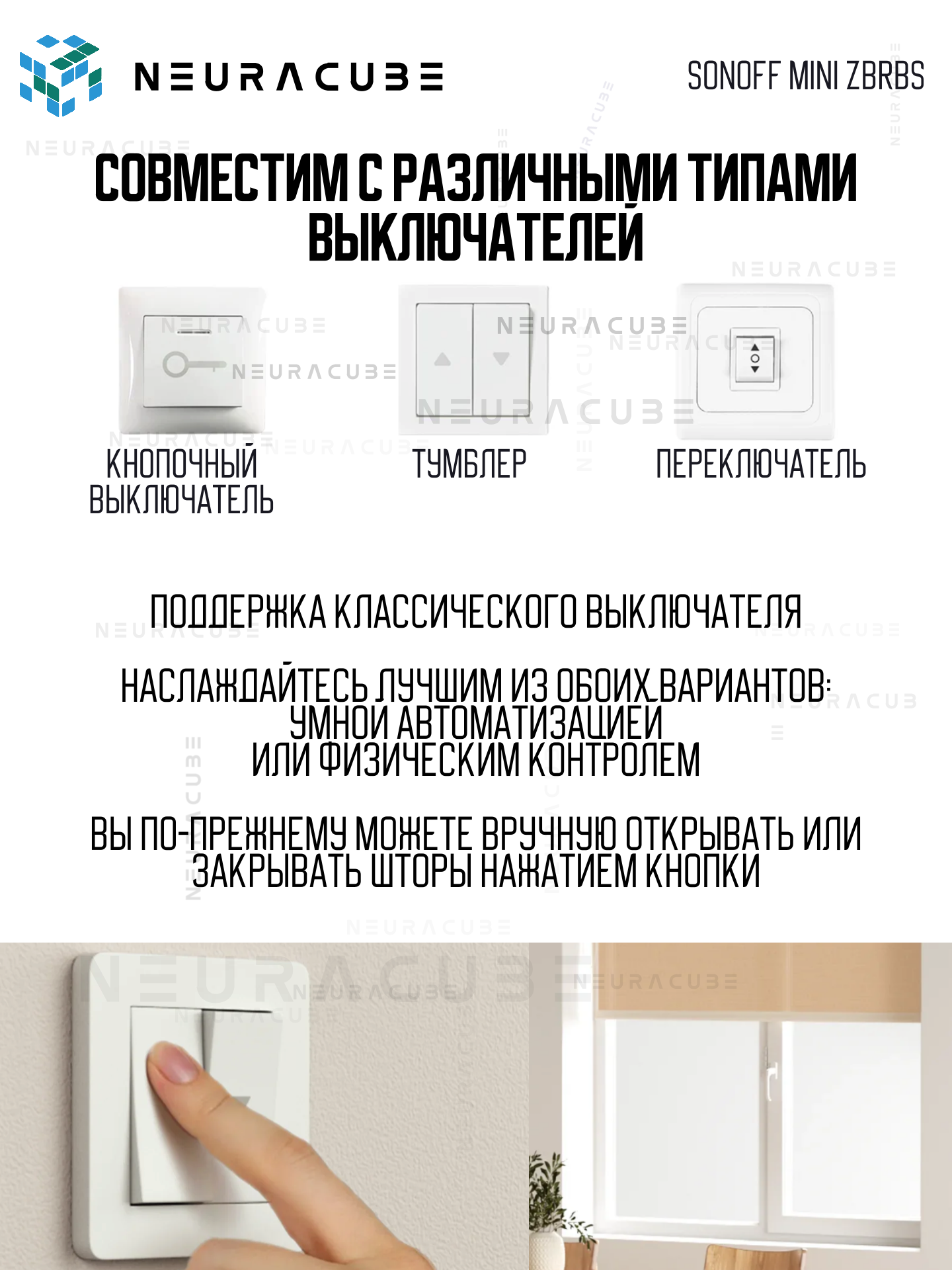

Поддержка внешних выключателей:

• Трёхпозиционный рокер (вверх-стоп-вниз)
• Моментная кнопка (возвращается в центр)
• Двухклавишная (отдельно вверх и вниз)

🔧 Как подключить (важно для электрика!)

⚡ ПРОВЕРЬТЕ НАЛИЧИЕ НУЛЯ!

Для работы MINI-ZBRBS ОБЯЗАТЕЛЕН нулевой провод (N) в подрозетнике.

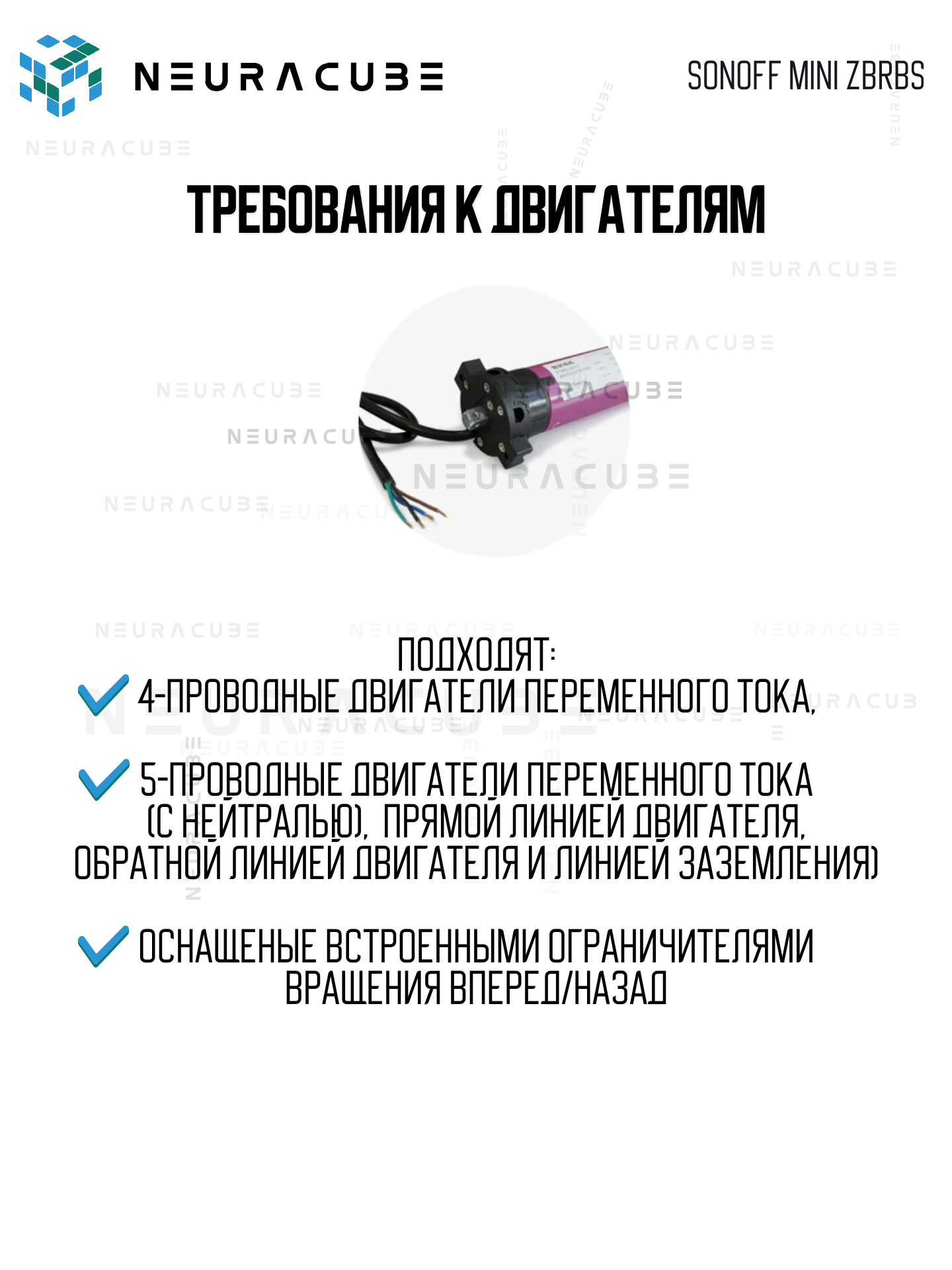

Требования к мотору:

• 4- или 5-проводной AC мотор
• Встроенные концевые выключатели (обязательно!)
• Макс. ток не более 1А (до 240 Вт)

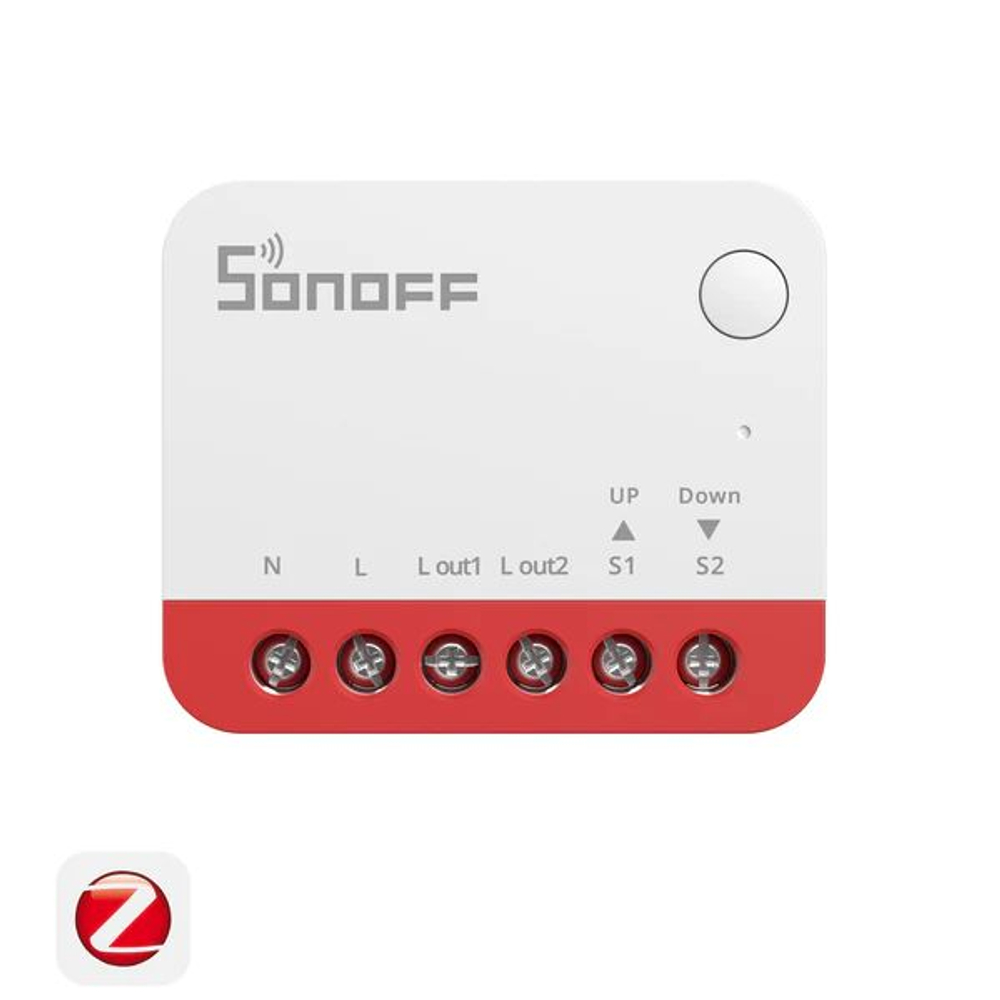

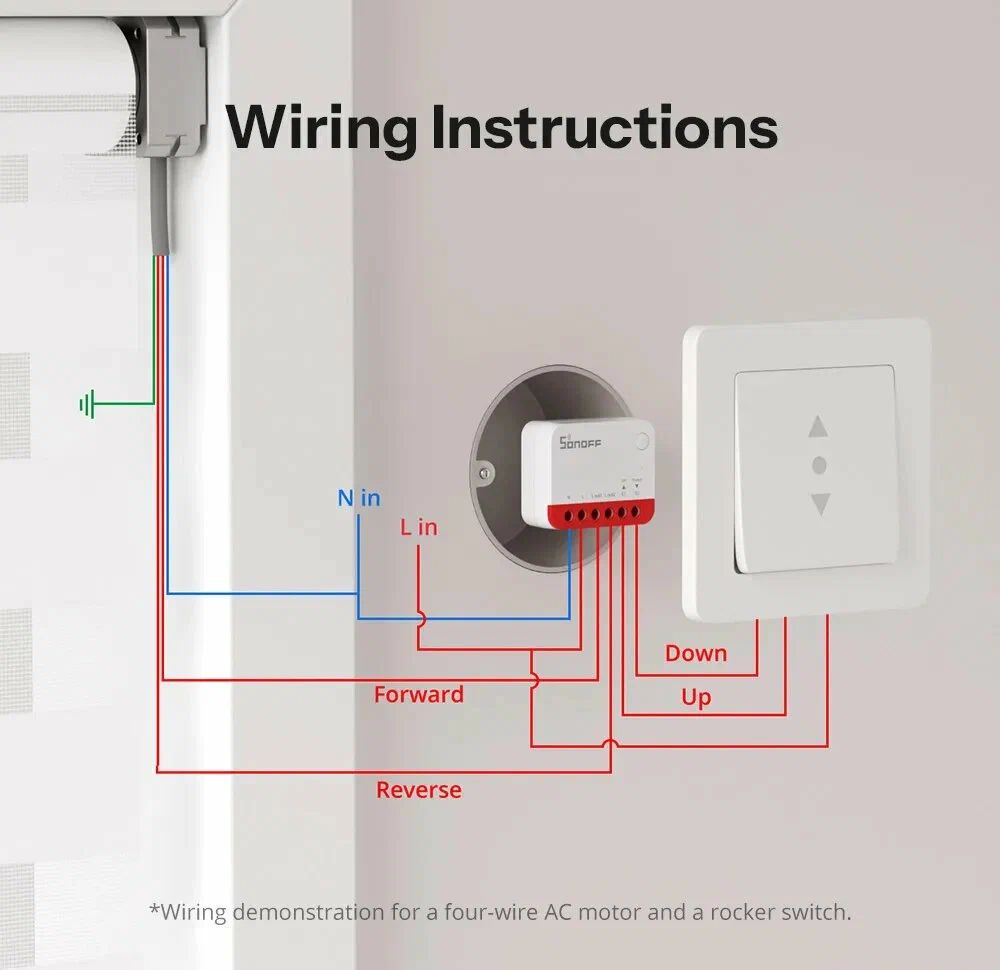

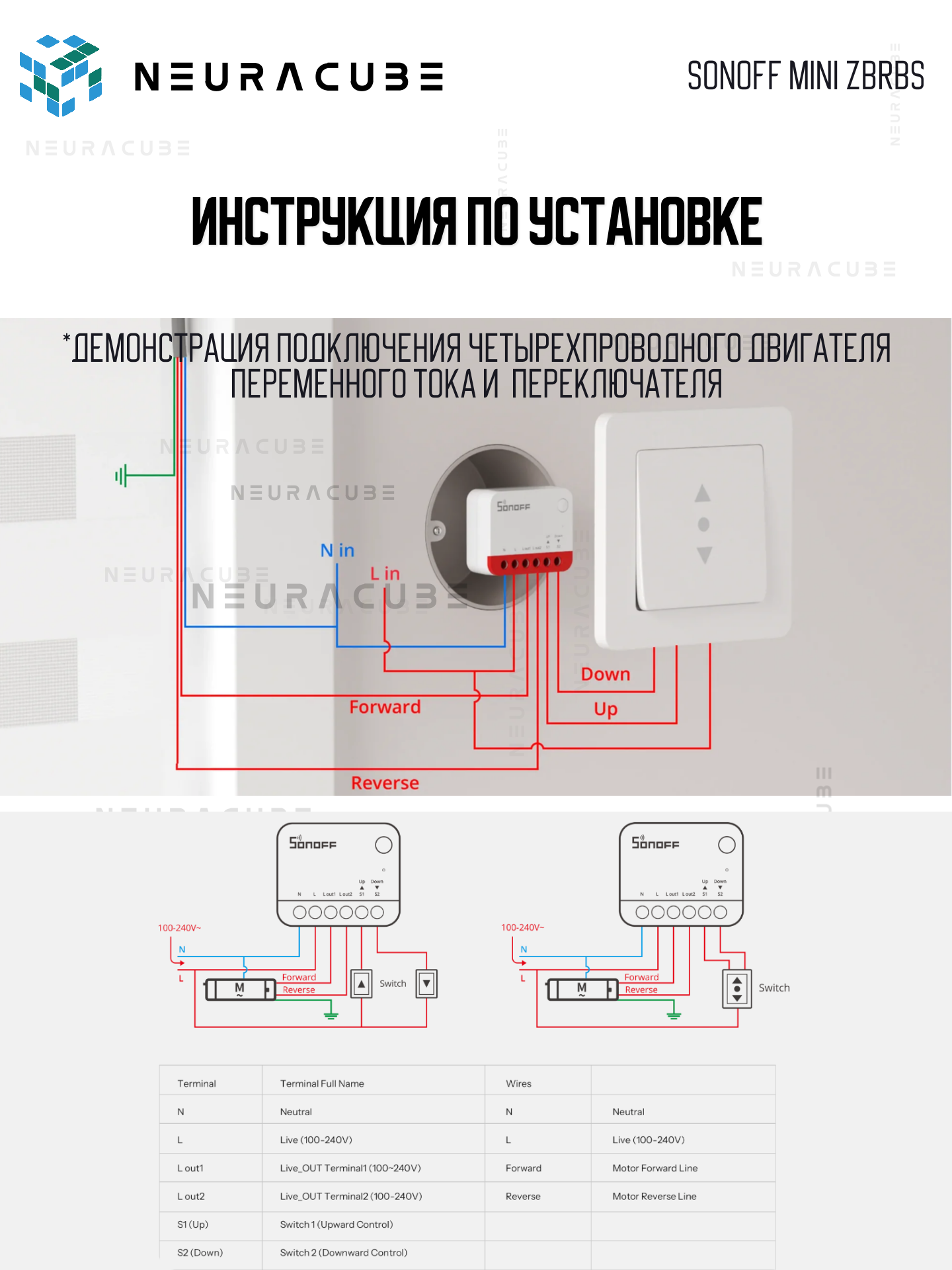

Схема подключения (клеммник MINI-ZBRBS):

• N (синий) — НУЛЕВОЙ ПРОВОД (обязателен!)
• L (коричневый) — ФАЗА ПРИХОДЯЩАЯ (100-240В)
• Lout1 — ВЫХОД на мотор (подъём / вперёд)
• Lout2 — ВЫХОД на мотор (опускание / назад)
• S1 / S2 — внешний выключатель (опционально)

Пошаговая инструкция:

• Отключите автомат на линии рольставней! Проверьте индикатором отсутствие напряжения.
• Убедитесь, что мотор подходит (AC, до 1А, с концевыми выключателями).
• Подключите провода к клеммам MINI-ZBRBS по схеме выше.
• При необходимости подключите внешний выключатель к клеммам S1/S2.

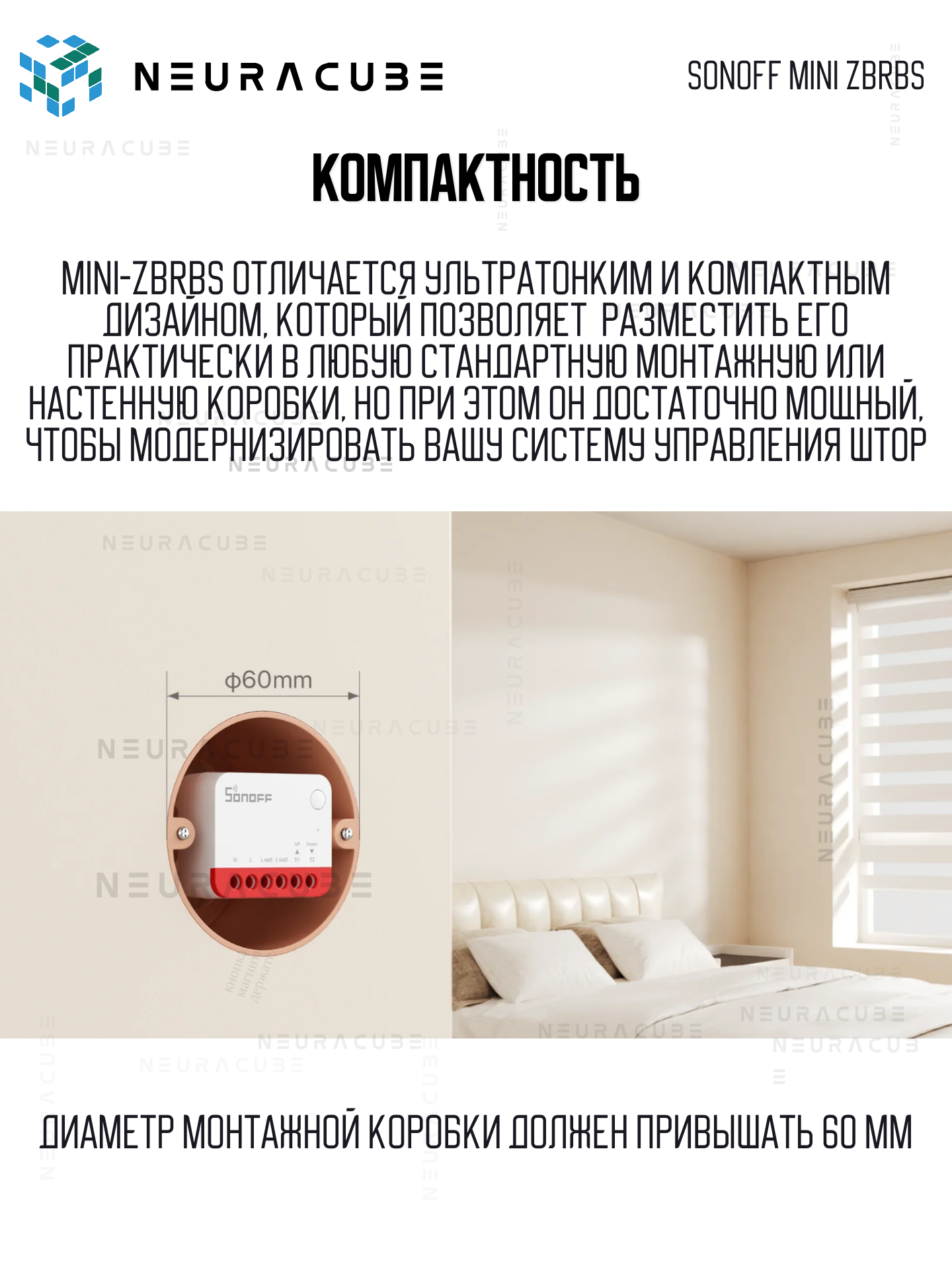

• Закрепите модуль в подрозетнике (евро Ø60/80 мм, глубина от 30 мм).
• Включите автомат. Синий LED начнёт мигать — режим pairing.
• Добавьте устройство через Zigbee-хаб в приложении eWeLink (сканируйте QR-код).
• Обязательно выполните калибровку хода в приложении!

Проверка направления:

Нажмите «вверх». Если штора поехала вниз — используйте функцию реверса в приложении (НЕ переключайте провода).

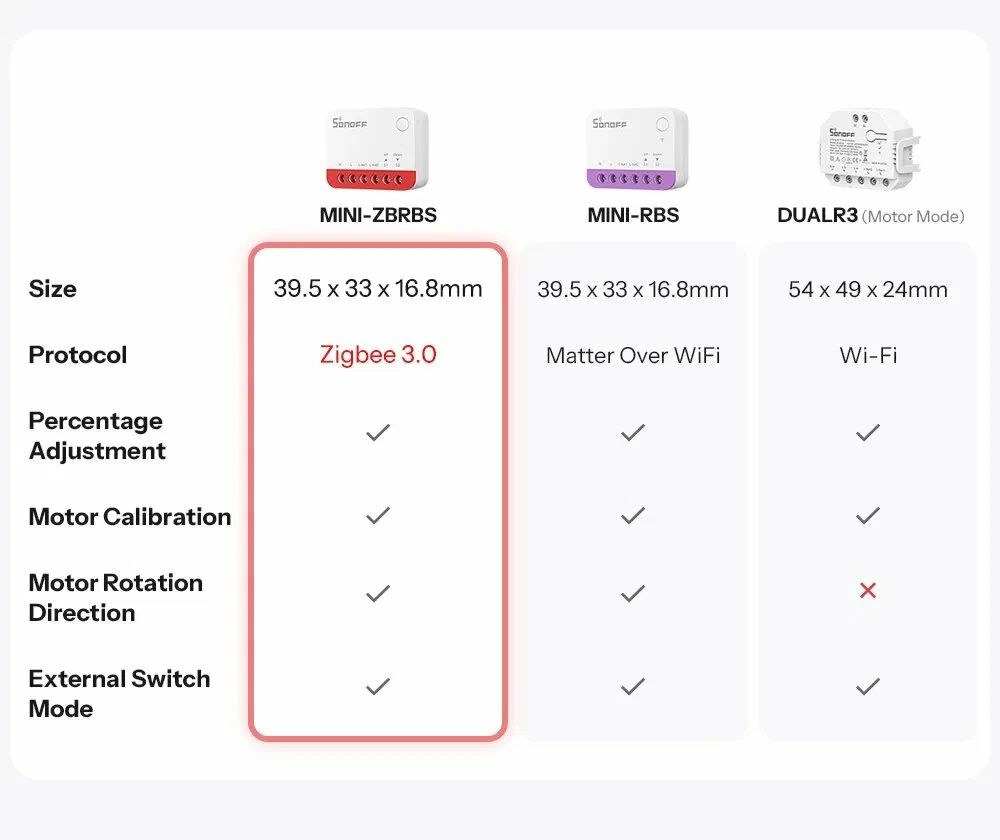

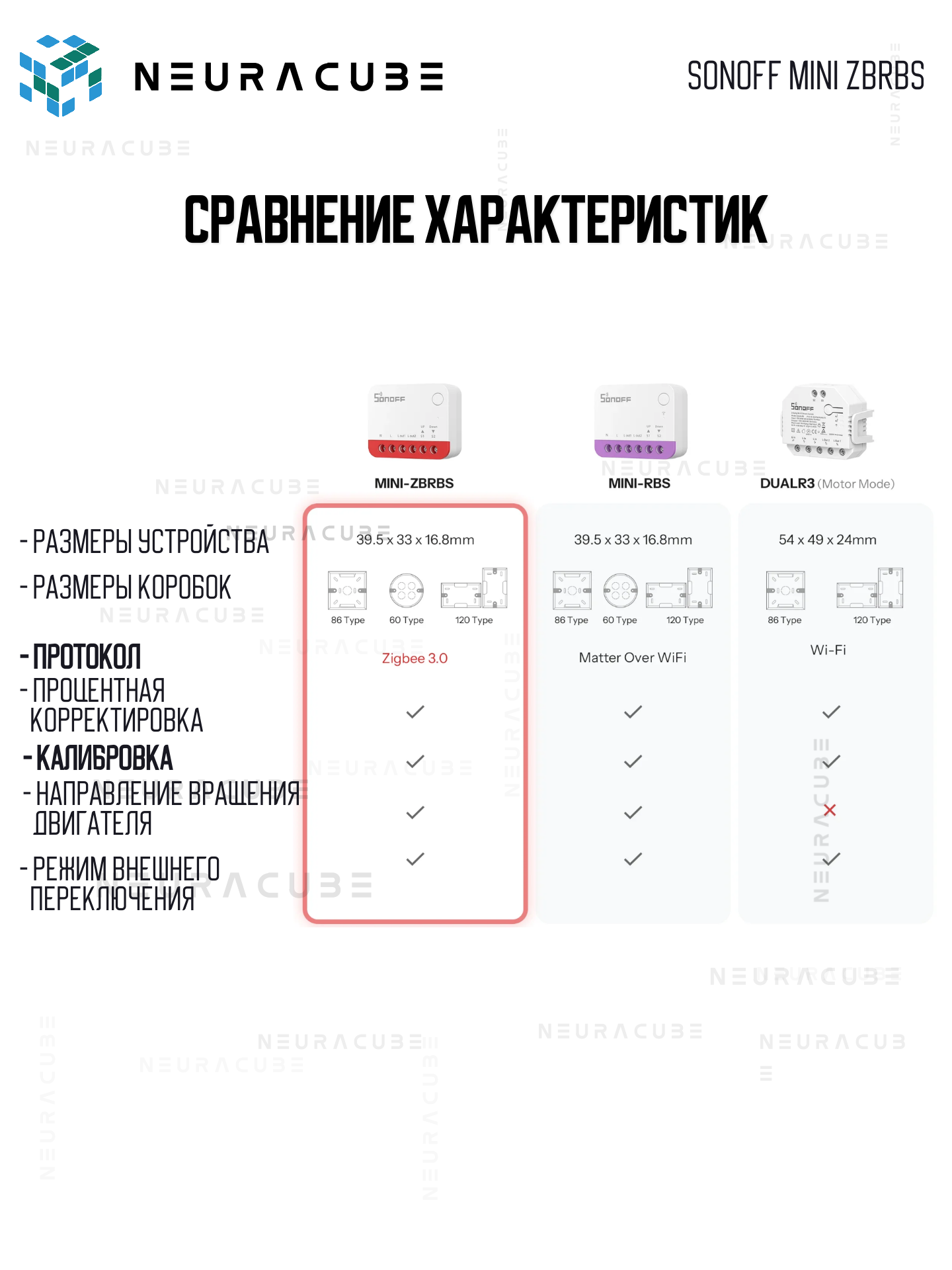

🆚 MINI-ZBRBS vs MINI-RBS (Wi-Fi версия)

• Протокол: MINI-ZBRBS — Zigbee 3.0 → MINI-RBS — Wi-Fi + Matter
• Ретранслятор: MINI-ZBRBS — ДА (Router) → MINI-RBS — НЕТ
• Нужен хаб: MINI-ZBRBS — ДА (Zigbee) → MINI-RBS — НЕТ
• Локальные сценарии: MINI-ZBRBS — ДА (даже без интернета) → MINI-RBS — Требует интернет
• Для кого: MINI-ZBRBS — для больших mesh-сетей → MINI-RBS — для простых систем

✅ 5 причин взять именно MINI-ZBRBS

• Zigbee Router (ретранслятор) — Усиливает вашу Zigbee-сеть. Чем больше таких модулей — тем стабильнее система.
• Локальные сценарии — Автоматизации работают даже при отключении интернета. Реальная надежность.
• Точность до 1% — Профессиональное управление освещением. Идеально для кинозон и спален.
• Энергоэффективность — Zigbee потребляет меньше энергии, чем Wi-Fi.
• Home Assistant из коробки — Полная поддержка ZHA и Zigbee2MQTT. Свобода выбора без привязки к облаку.

⚠️ Важные нюансы (честно)

🔴 Требуется НУЛЕВОЙ ПРОВОД (N)! — Это НЕ безнулевое решение. Перед покупкой проверьте проводку.

🔴 Требуется Zigbee-хаб! — Без хаба (ZBBridge, iHost, донгла) модуль НЕ заработает.

🔴 Мотор должен быть AC до 1А — Мощные моторы (более 240 Вт) НЕ поддерживаются.

🔴 Мотор должен иметь встроенные концевые выключатели — Без них процентное управление НЕ БУДЕТ работать.

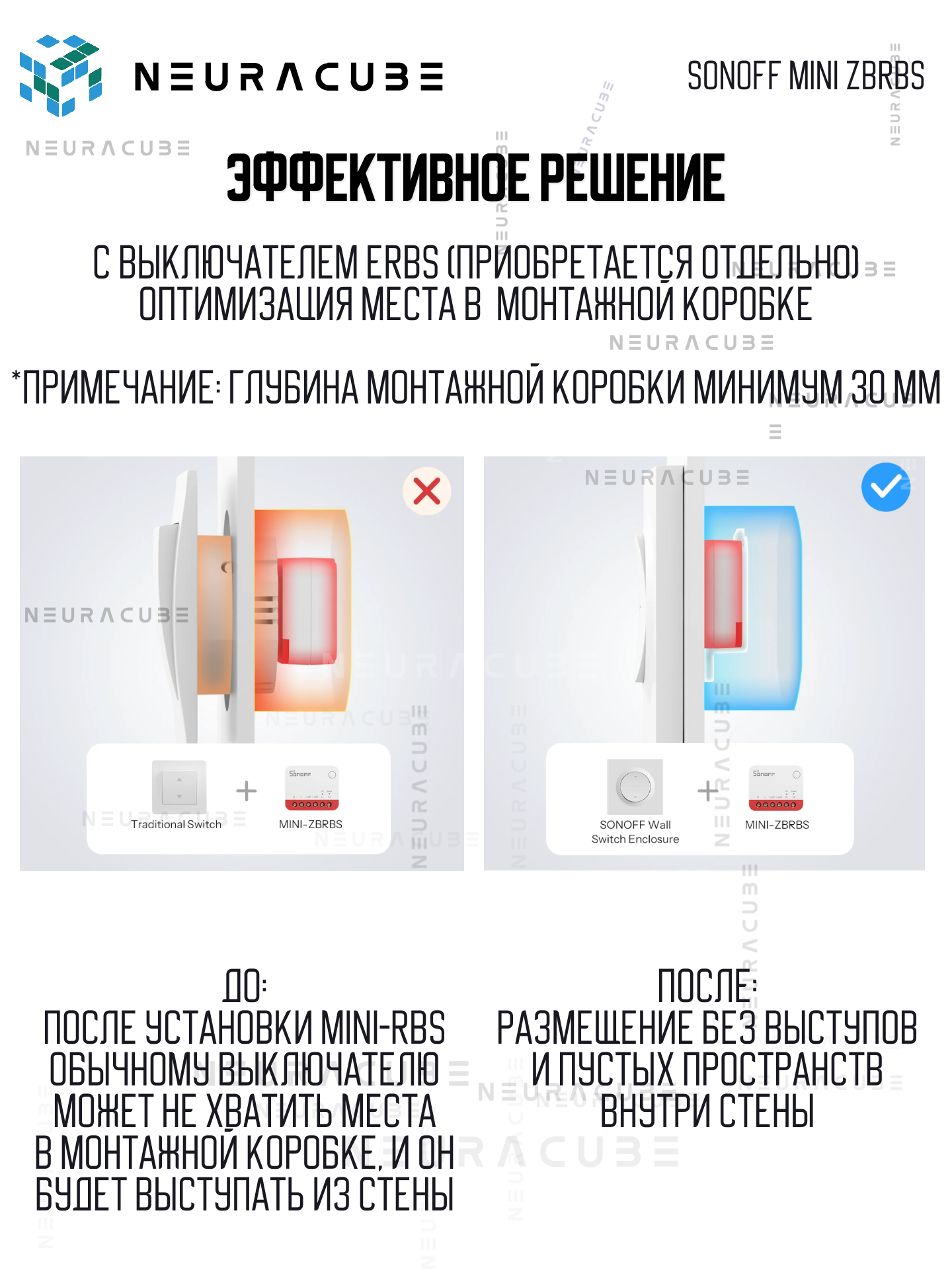

🔴 Декоративная рамка — отдельно — Для настенного монтажа нужна накладка ERBS.

🔴 Калибровка обязательна — Без калибровки процентное управление недоступно.
