🏷️ SONOFF EDIM | Switch Enclosure для MINI-ZBDIM (диммер приобретается отдельно)
🔥 Что это и зачем?

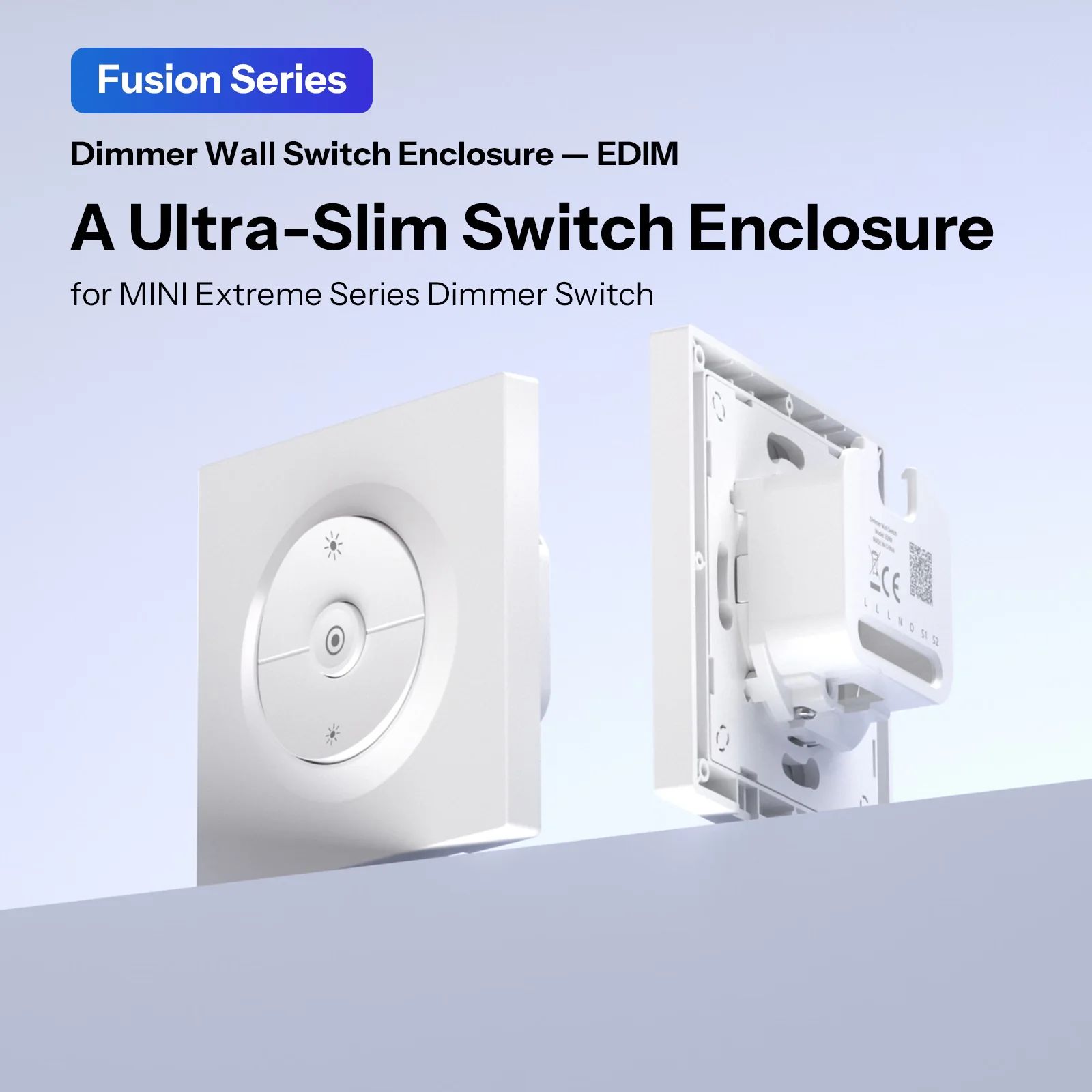

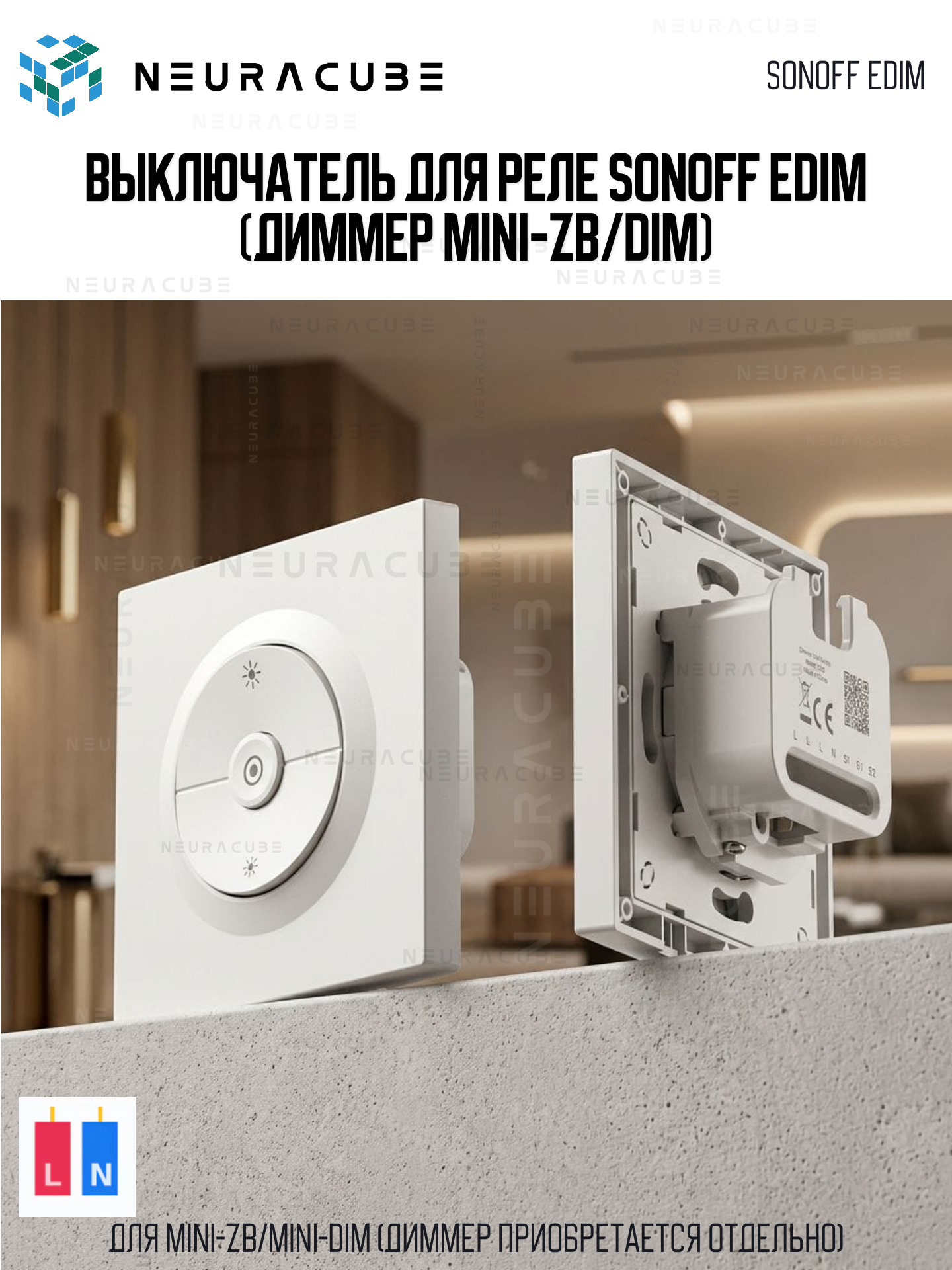

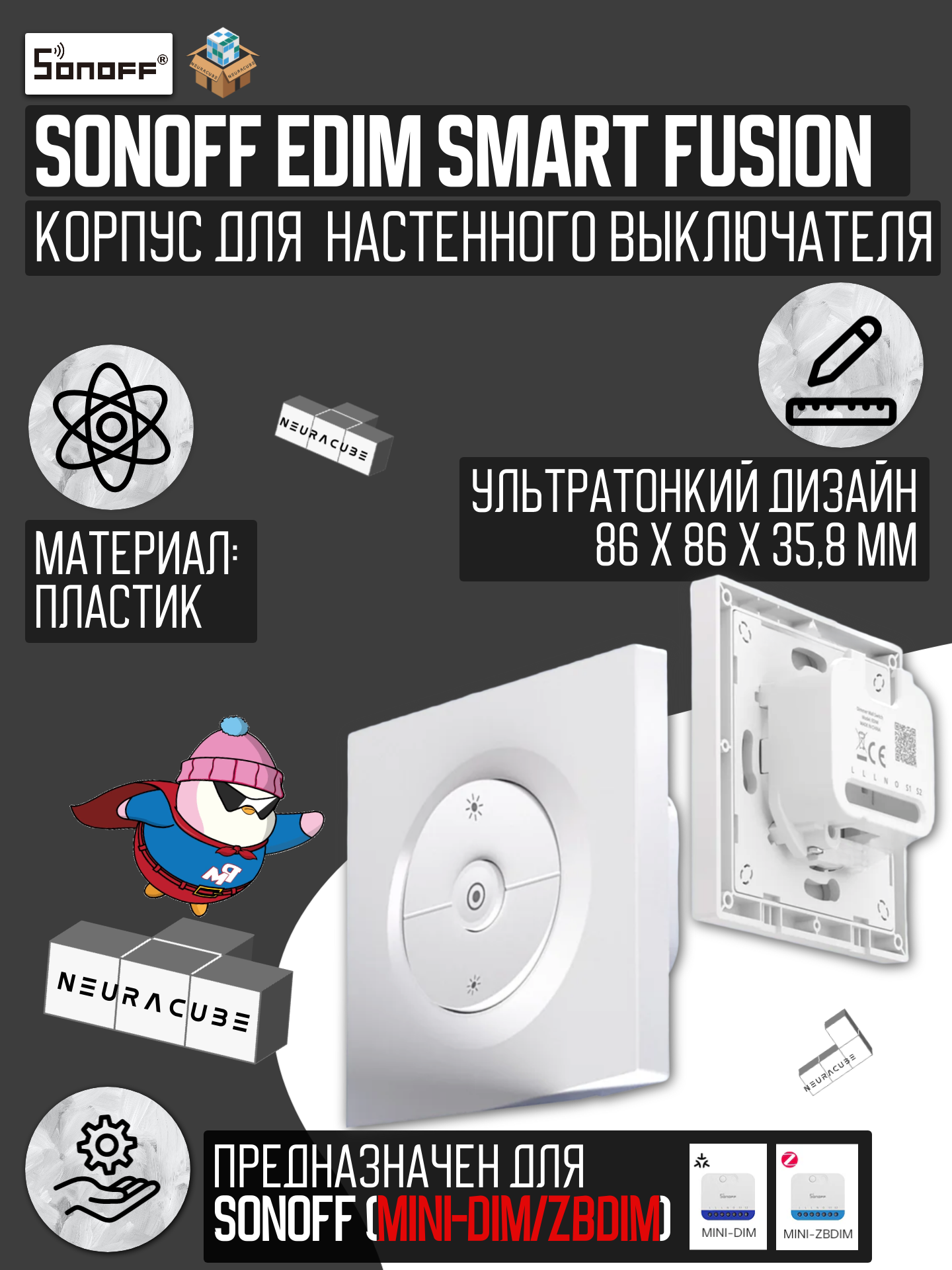

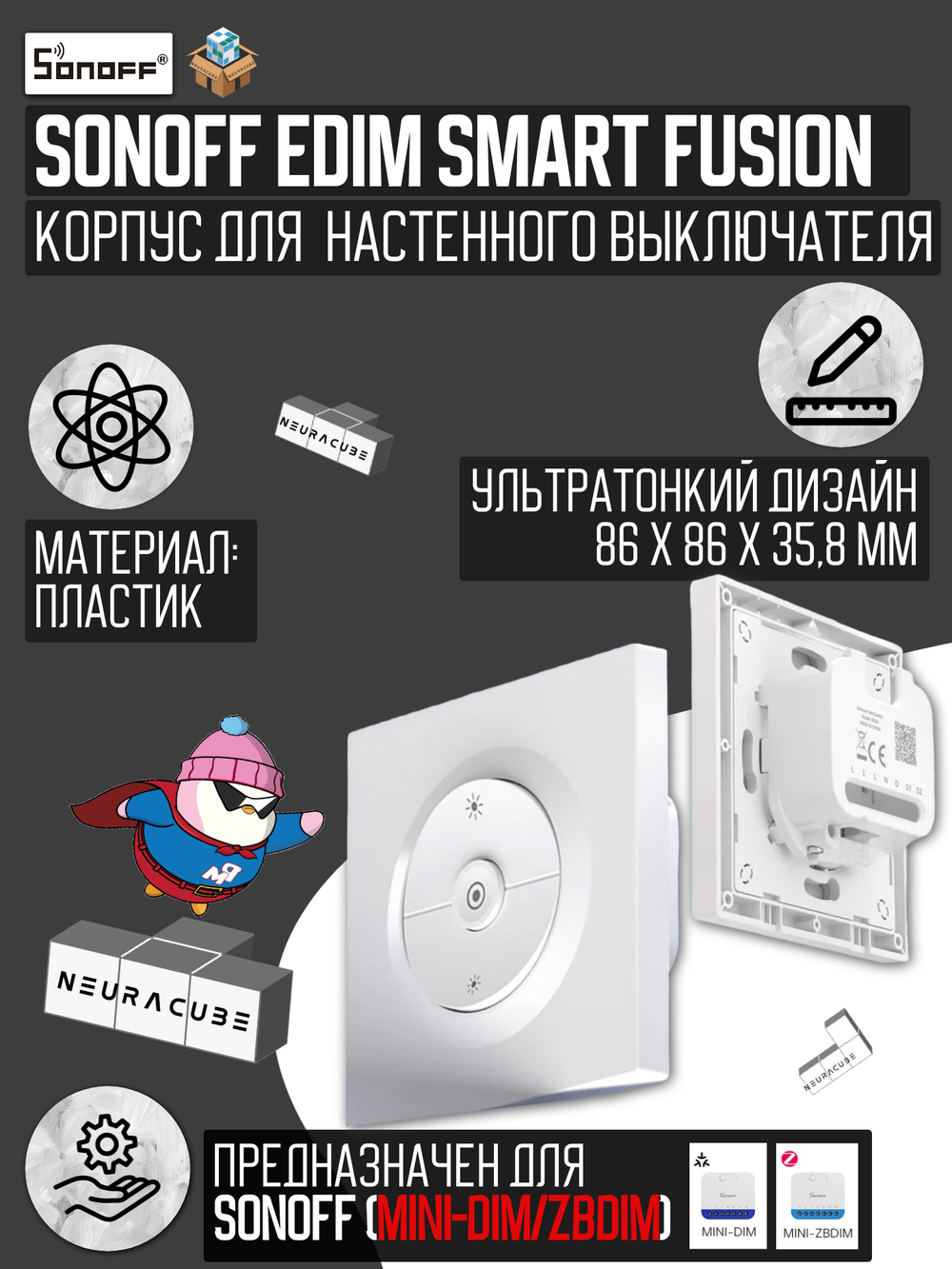

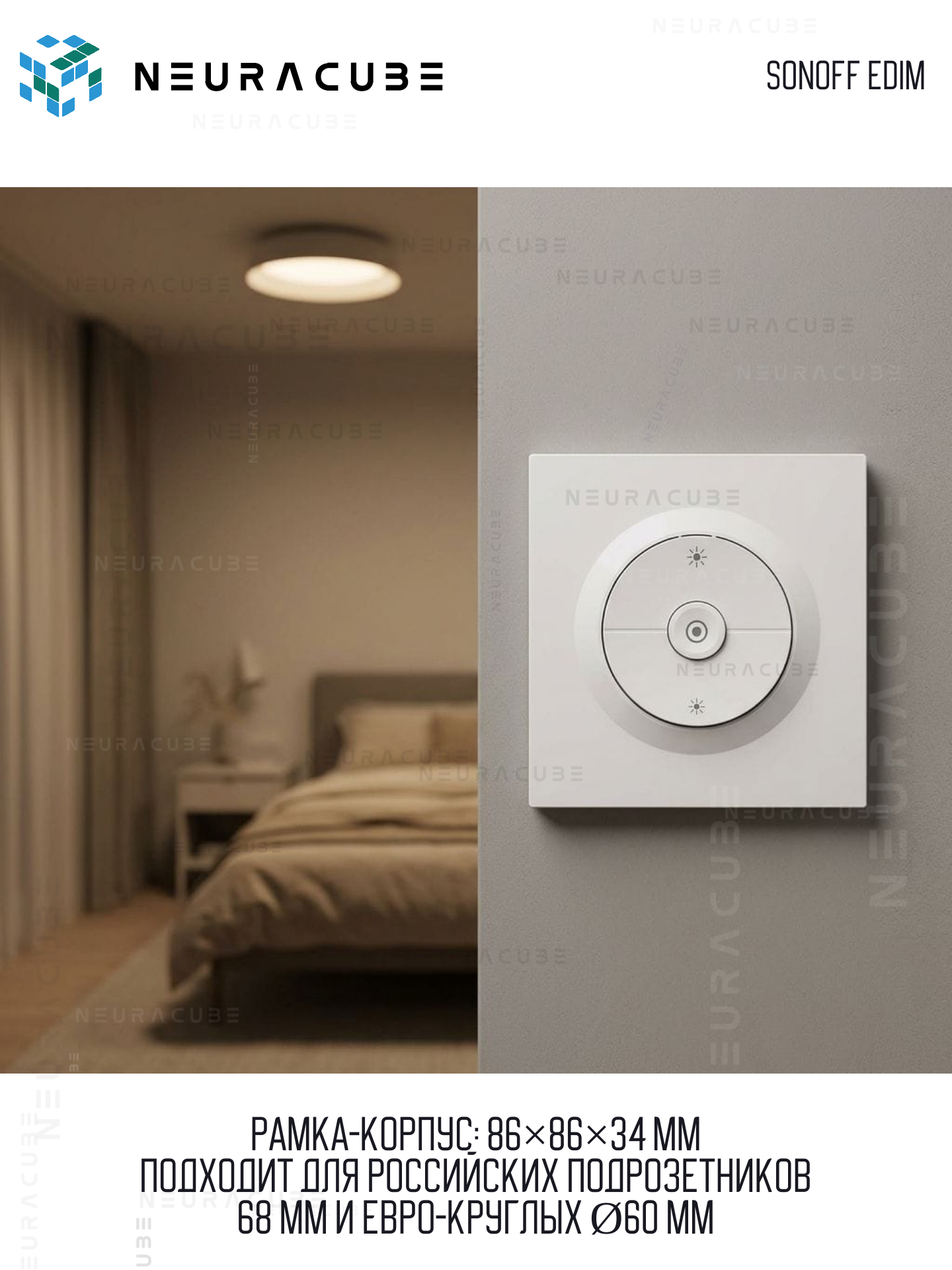

EDIM — это не просто выключатель. Это специальный корпус-адаптер от SONOFF, который превращает ваш MINI-ZBDIM (маленький диммерный модуль) в полноценный настенный диммер .

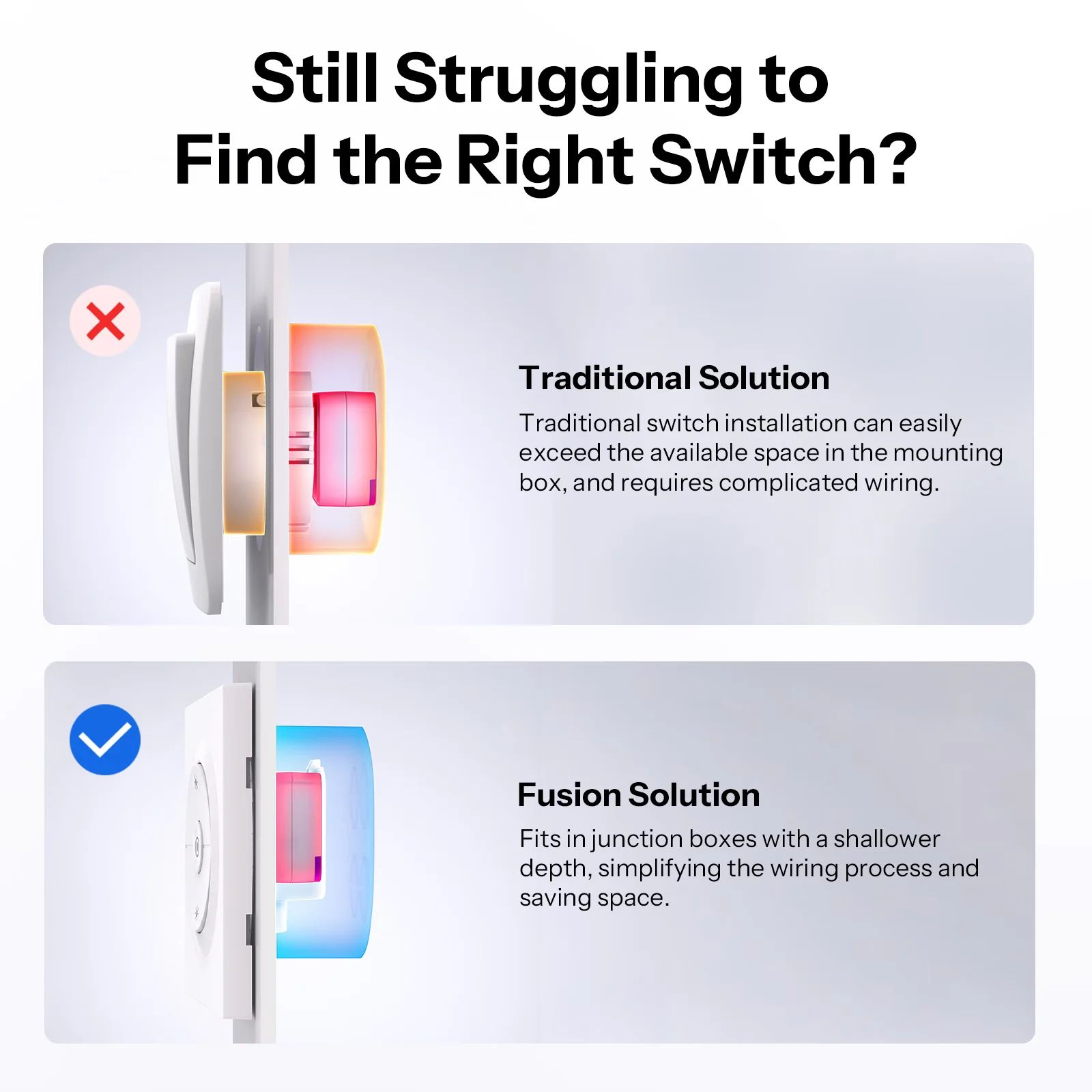

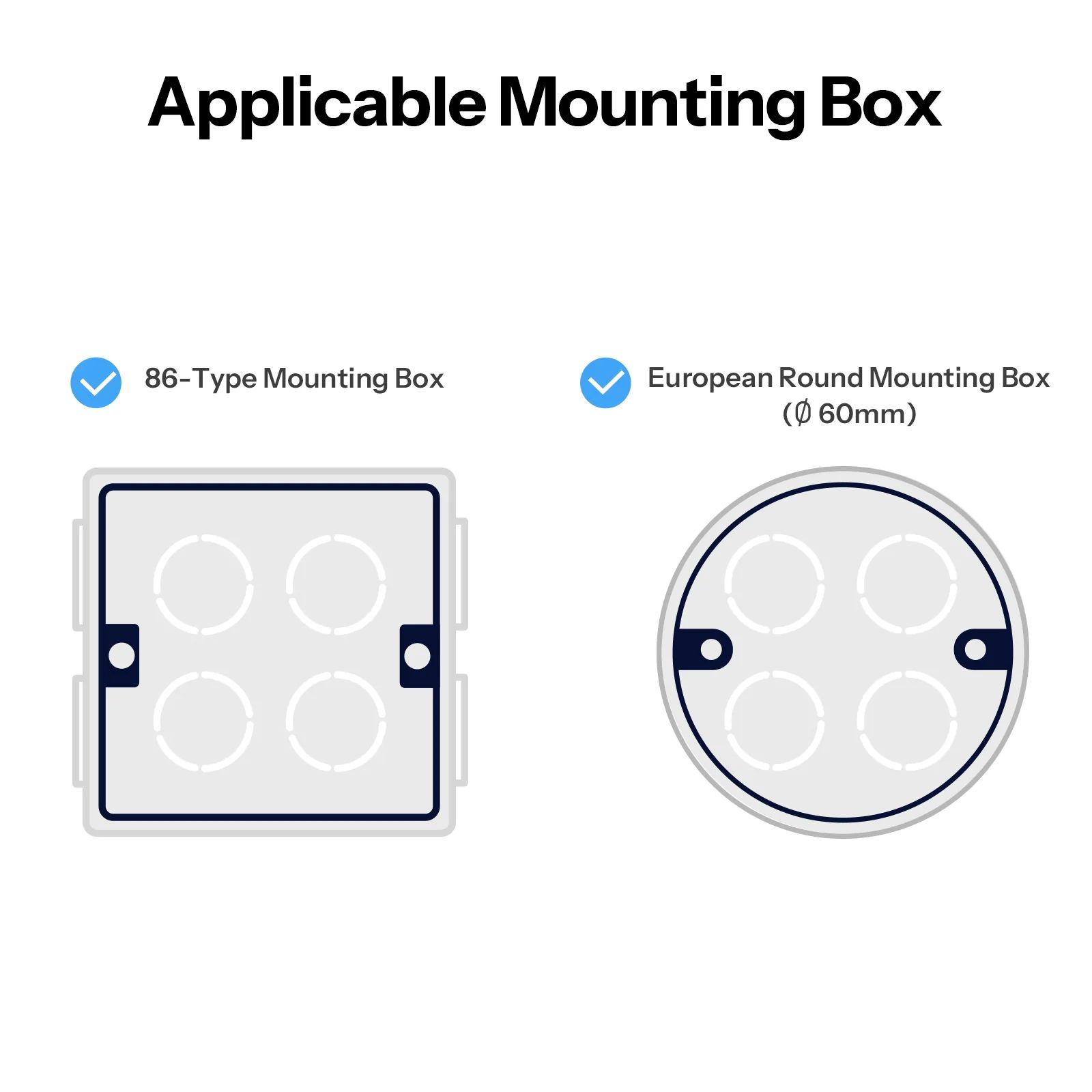

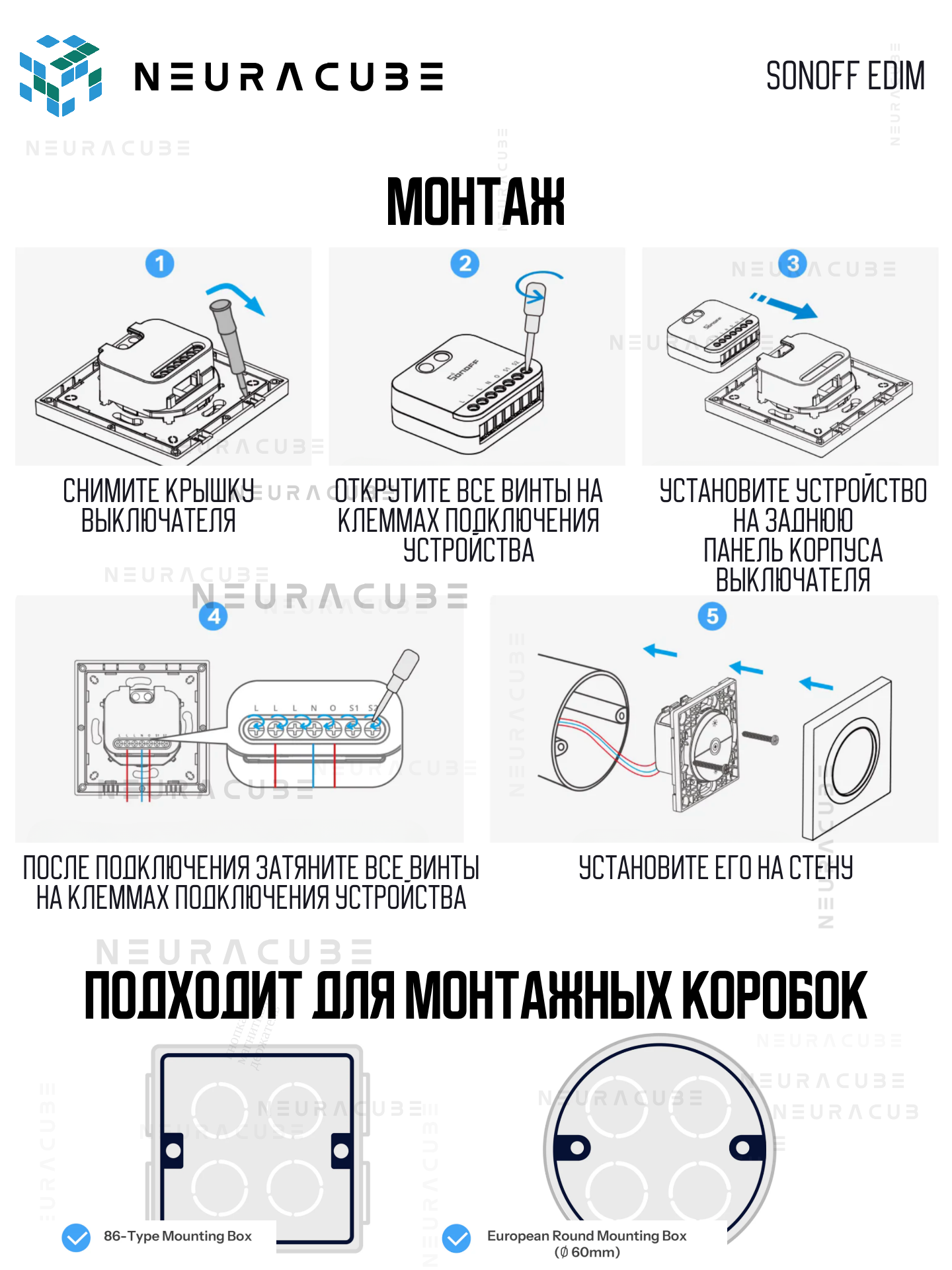

Если у вас уже есть MINI-ZBDIM или вы планируете его купить — EDIM позволяет аккуратно и безопасно установить его в стандартную подрозетник, добавив кнопки управления яркостью на стену .
⚠️ Важно: EDIM — это ТОЛЬКО корпус с кнопками. Модуль MINI-ZBDIM приобретается отдельно.

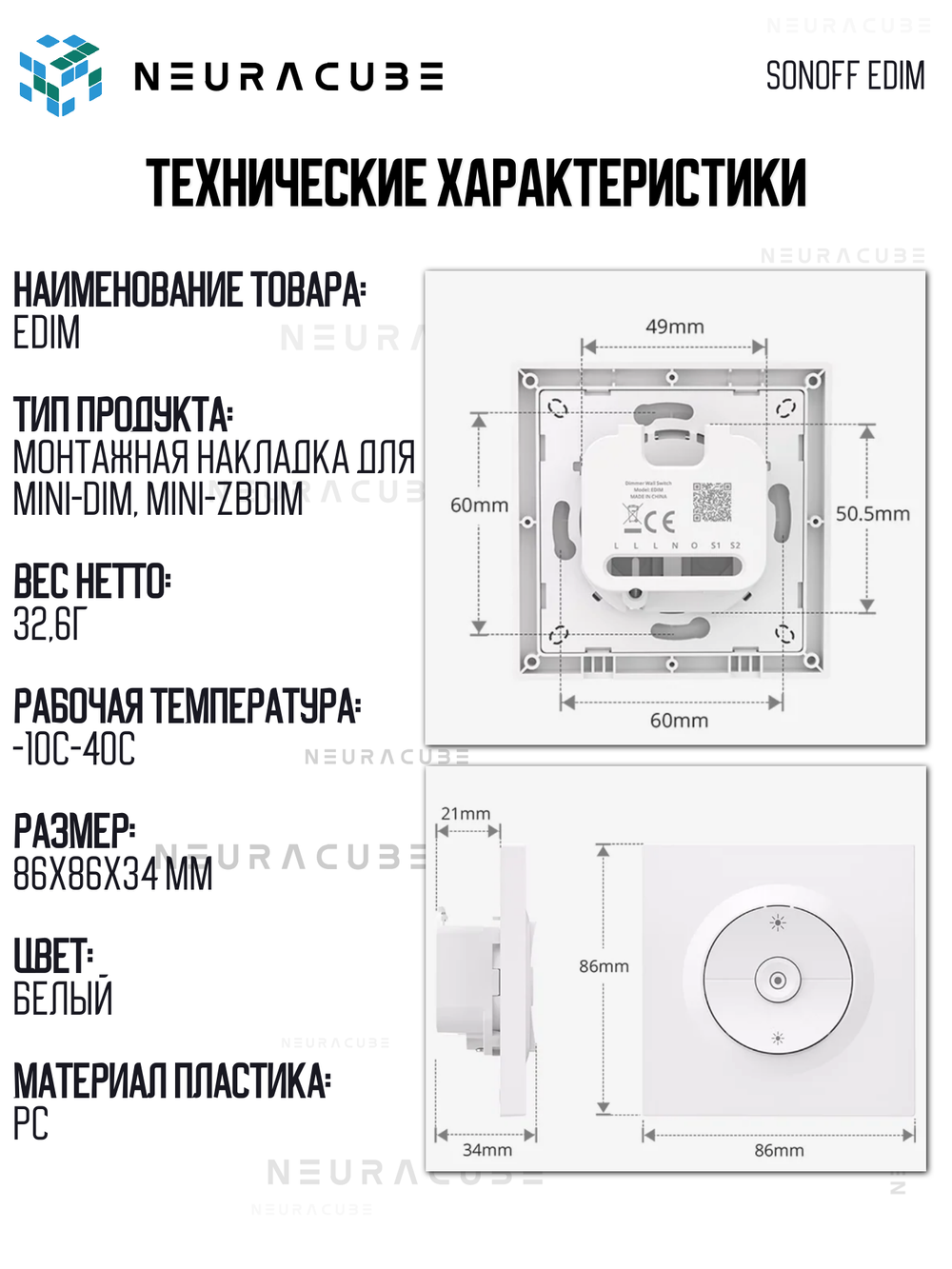

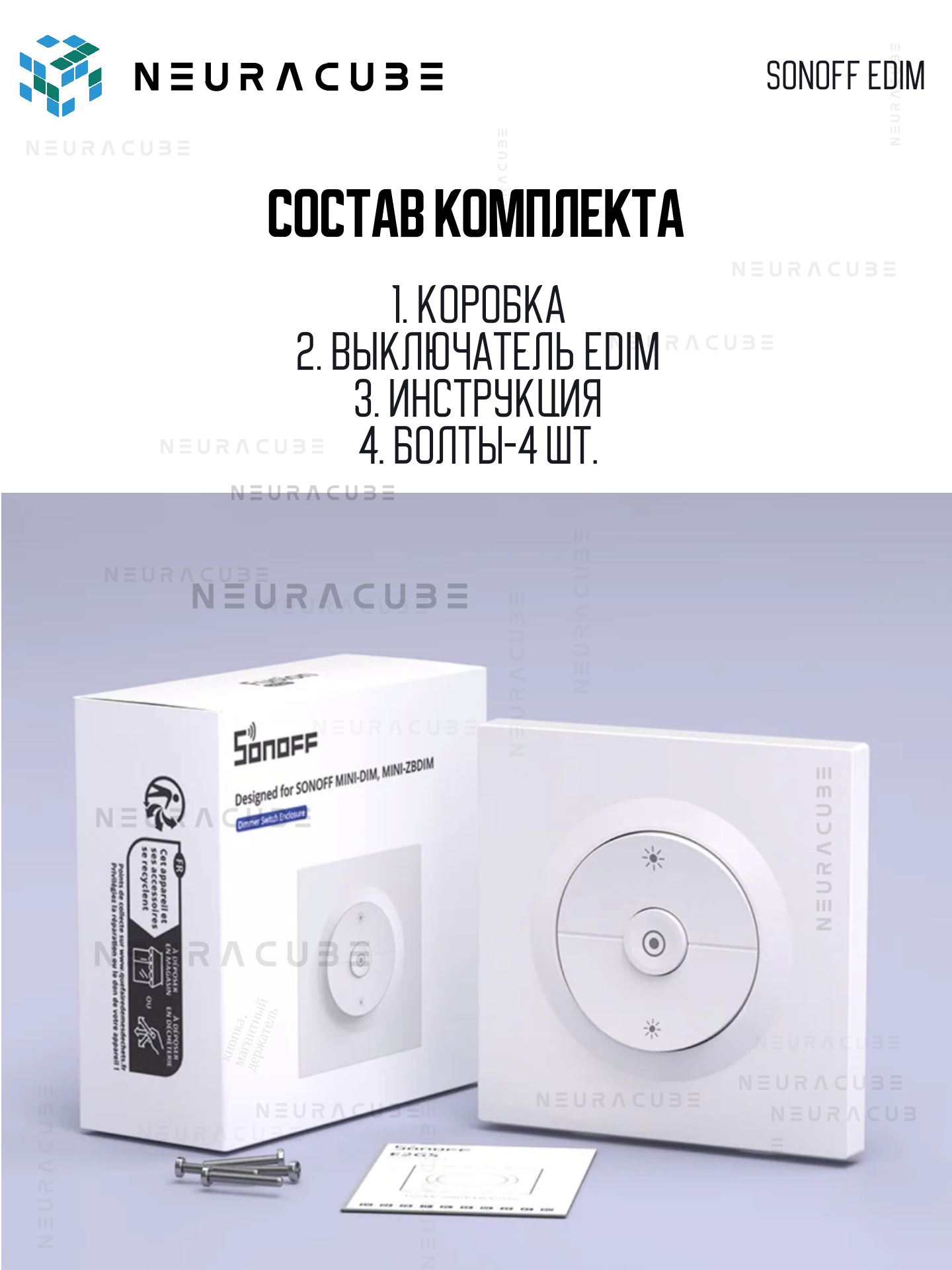

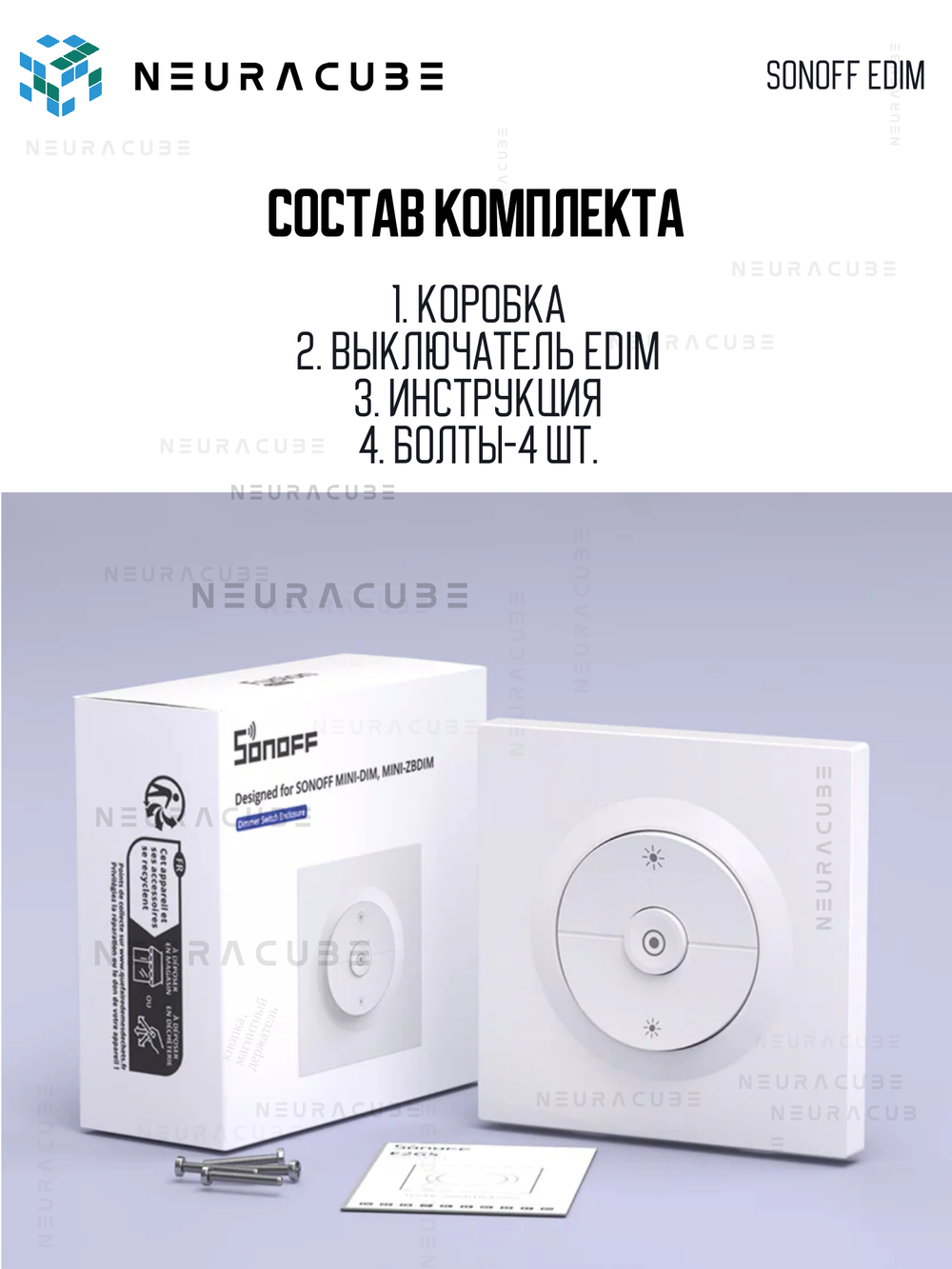

📦 Комплектация EDIM

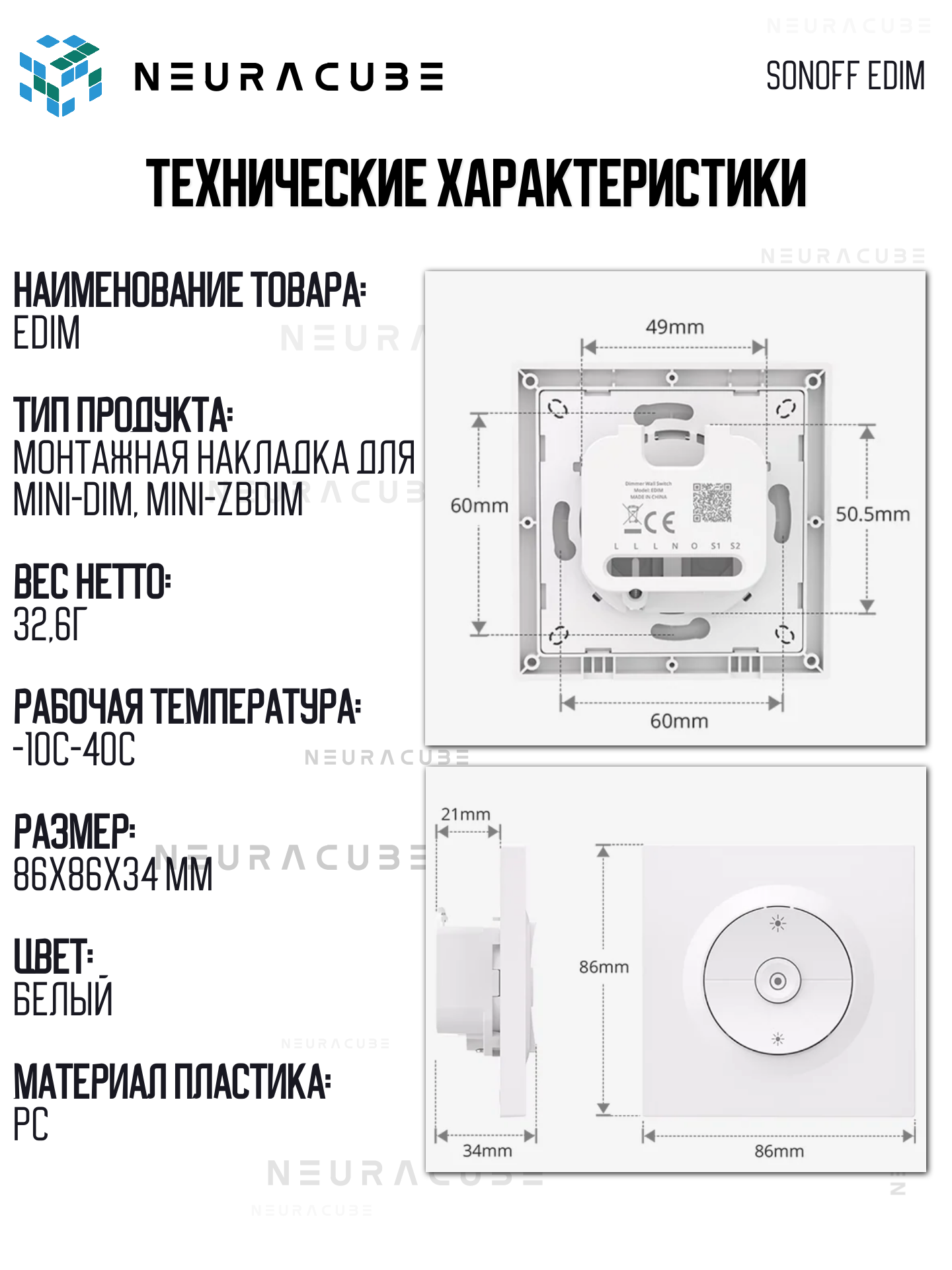

Вес: 32.6 г

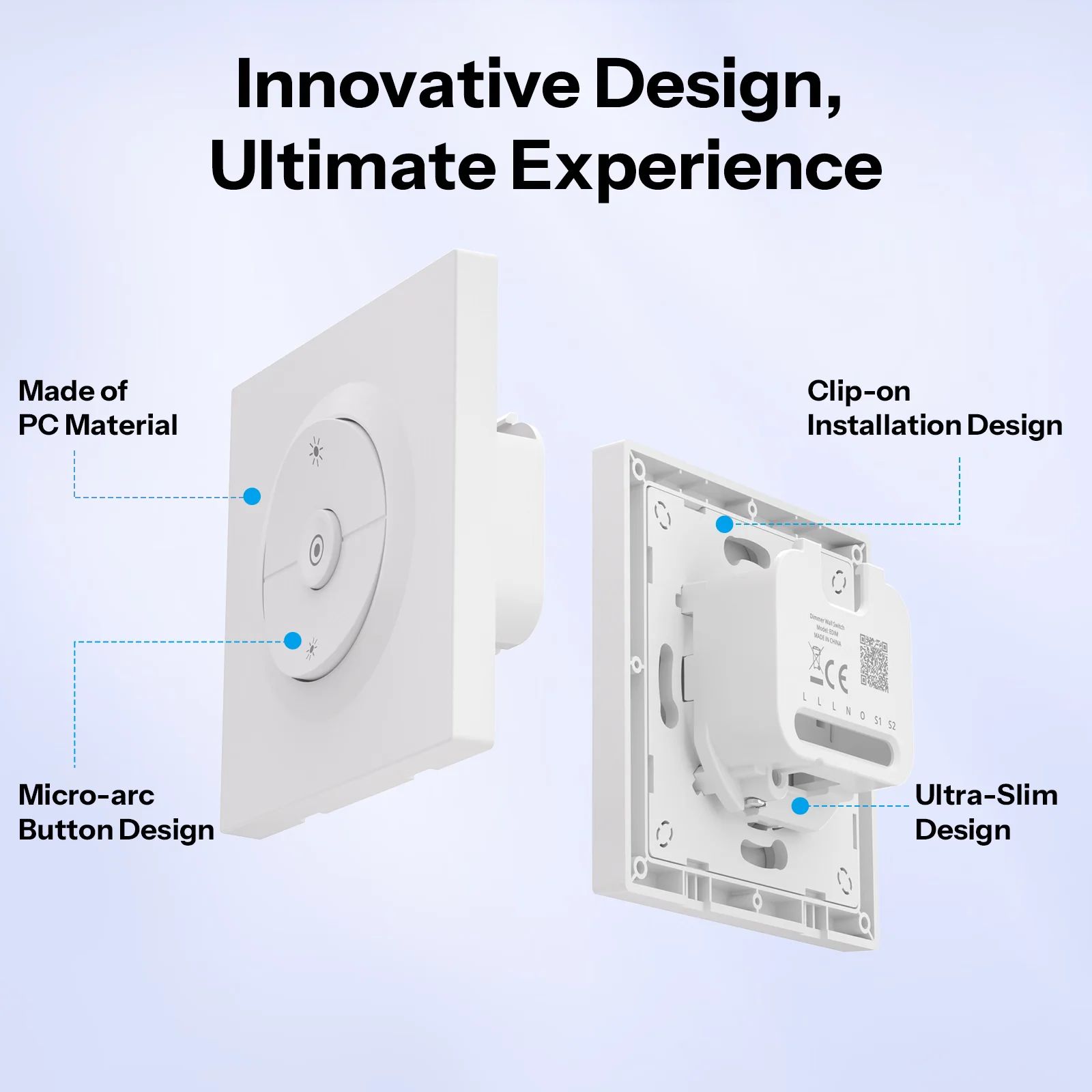

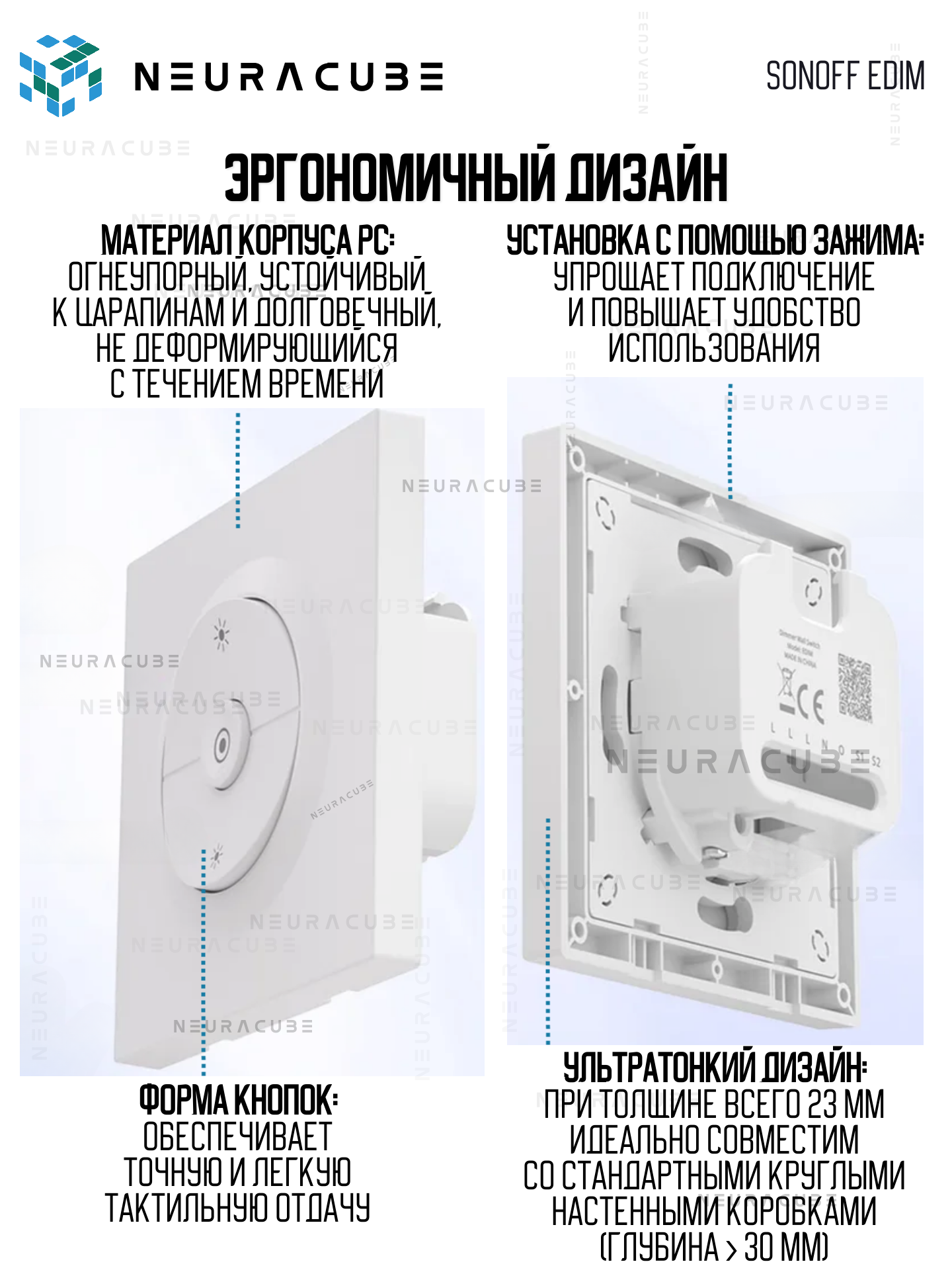

Материал: PC (поликарбонат) — не желтеет, не деформируется, не горит
🧠 Для чего нужен MINI-ZBDIM (диммер-модуль)?

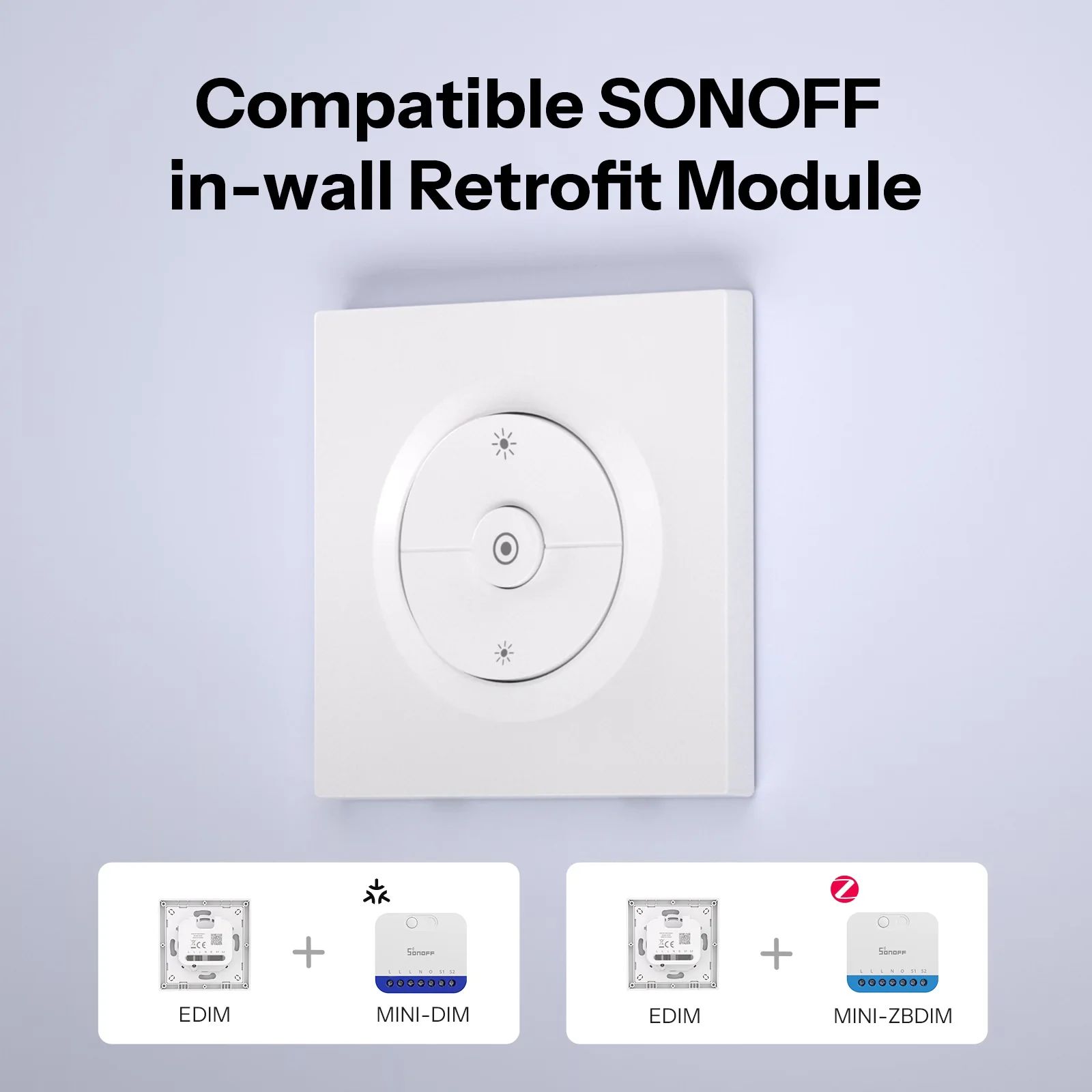

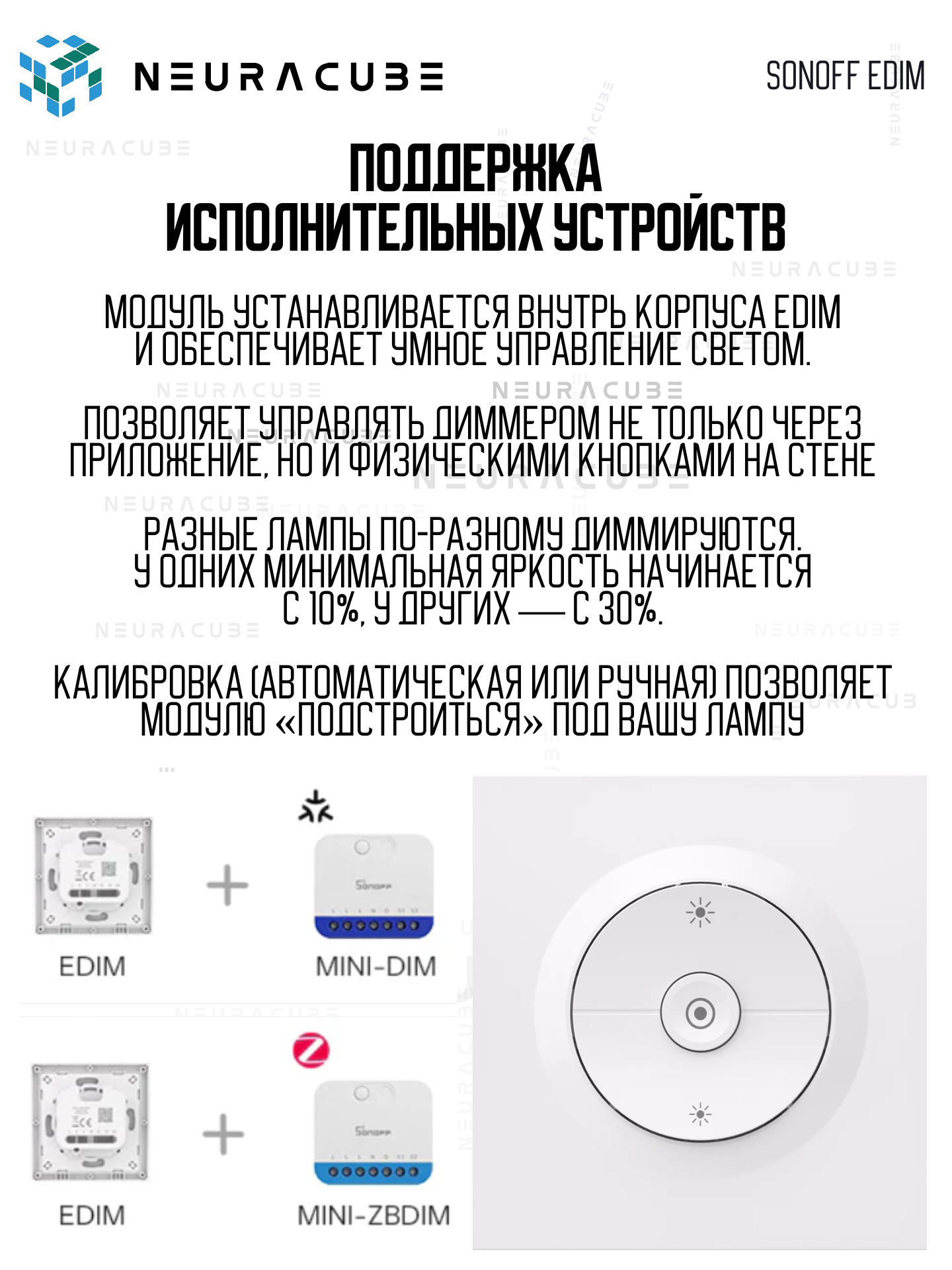

Этот модуль устанавливается внутрь корпуса EDIM и обеспечивает умное управление светом :

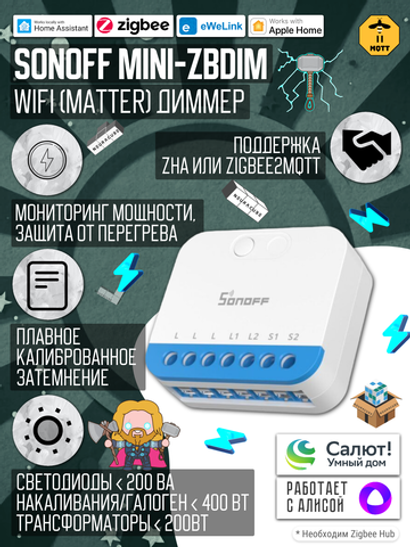

⚡ Технические характеристики MINI-ZBDIM
🌟 Ключевые фишки модуля
🎛️ Trailing-edge диммирование — технология «по заднему фронту». Идеально для современных LED-ламп. Никакого мерцания и гула .
📊 Мониторинг энергопотребления — в приложении eWeLink видите реальную мощность лампы в ваттах в реальном времени .
🌡️ Защита от перегрева — TC-датчик внутри. При перегреве модуль сам отключит нагрузку и пришлёт уведомление .
🔄 Zigbee Router (ретранслятор) — MINI-ZBDIM работает как повторитель сигнала Zigbee, усиливая сеть по всему дому .
🔁 Управление с 2х мест — можно подключить два выключателя (проходная схема) .
🎮 Какие кнопки и как работают?

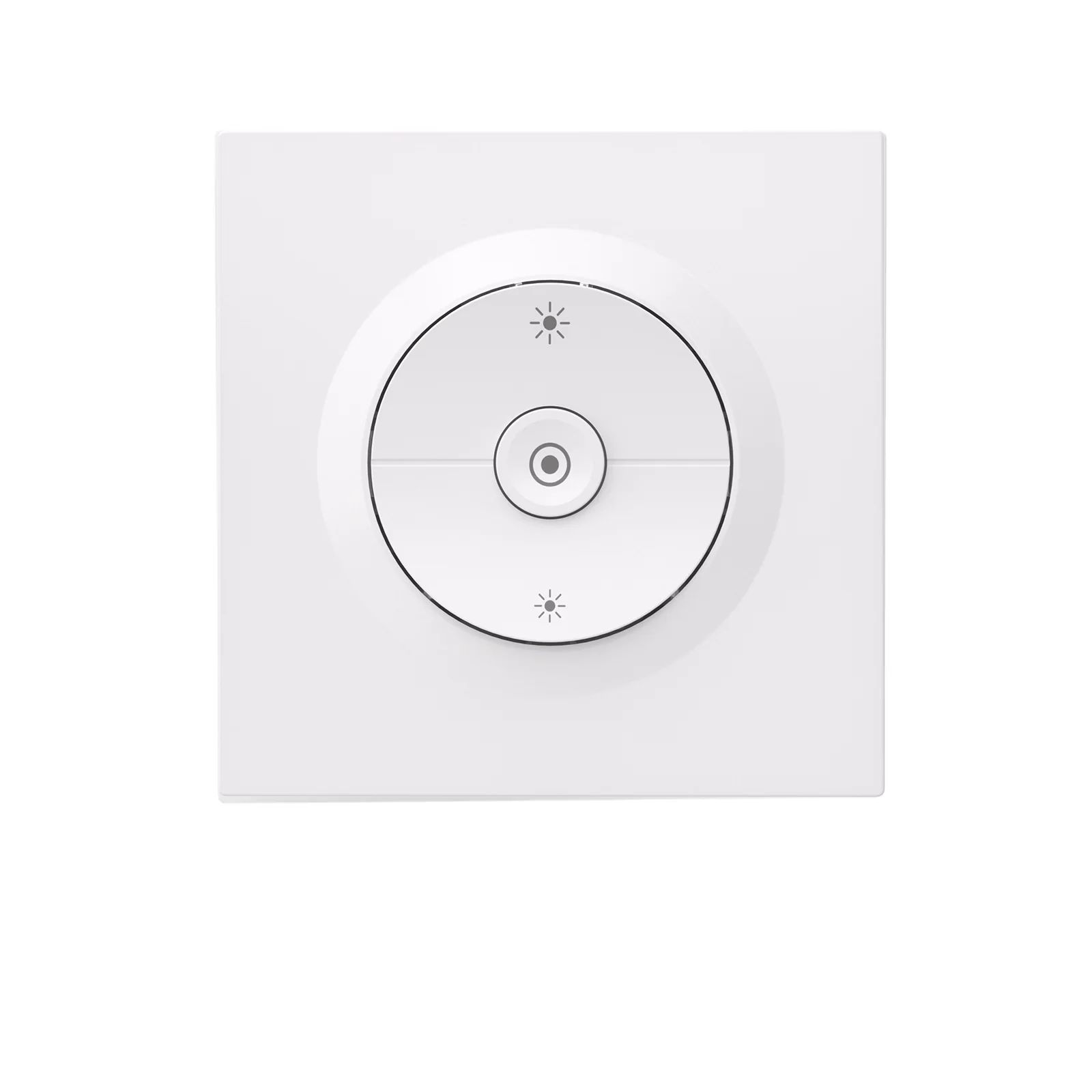

EDIM позволяет управлять диммером не только через приложение, но и физическими кнопками на стене.
Типы поддерживаемых внешних выключателей (подключаются к клеммам S1/S2 модуля) :
| Тип кнопки | Действие |
|---|---|
| 🔘 Одноклавишная (моментная) | Короткое нажатие → вкл/выкл. Удержание → плавное изменение яркости |
| 🔲 Одноклавишная (рокер/клавиша) | Простое нажатие → вкл/выкл |
| 🔘🔘 Двухклавишная (моментная) | S1 → включить + увеличить яркость. S2 → выключить + уменьшить яркость |
| 🔘🔘🔘 Трёхклавишная (моментная) | S1 → шаговое увеличение яркости. Центр → вкл/выкл. S2 → шаговое уменьшение |
Перед использованием нужно в приложении eWeLink выбрать режим работы, соответствующий вашему типу кнопки .
🧪 Калибровка яркости — почему это важно?
Разные лампы по-разному диммируются. У одних минимальная яркость начинается с 10%, у других — с 30%.
Калибровка (автоматическая или ручная) позволяет модулю «подстроиться» под вашу лампу:
-
✅ Плавное изменение от 1% до 100%
-
✅ Без рывков и мерцания на минимальной яркости
-
✅ Максимальный диапазон затемнения
Как сделать: В приложении eWeLink → калибровка ИЛИ зажать кнопку на модуле на 10 секунд (LED начнёт пульсировать) .
🔌 Требования к проводке (важно!)
Для установки MINI-ZBDIM обязателен нулевой провод (N) в подрозетнике .

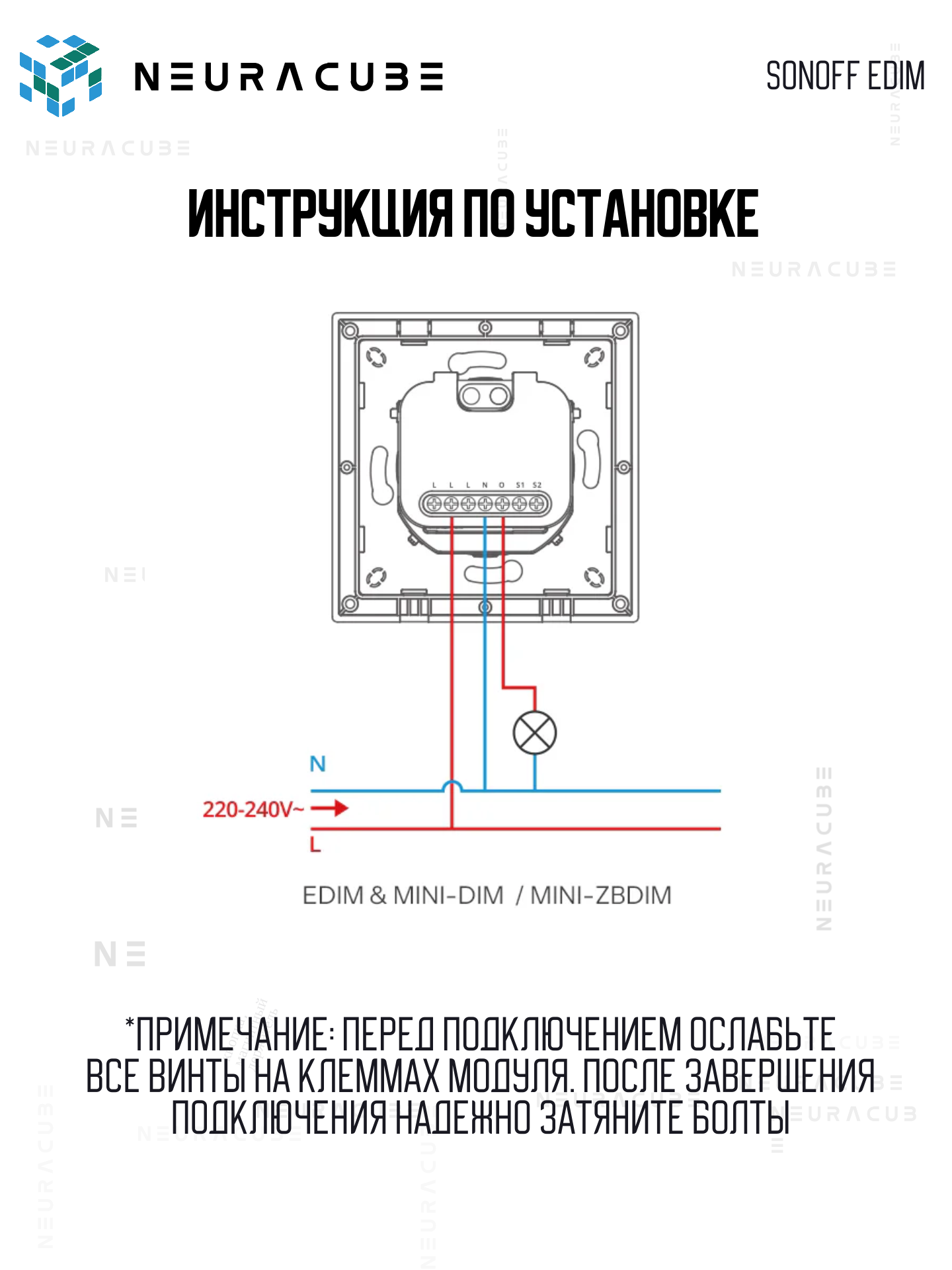

Подключение:
-
L (фаза входящая)
-
N (ноль)
-
O (выход на лампу)
-
S1 / S2 (к внешним кнопкам выключателя)
Схему подключения можно найти на официальном сайте SONOFF .
🏠 Совместимость с экосистемами
Требуется Zigbee-координатор (хаб): SONOFF ZBBridge Pro, iHost, Dongle-P/E, а также совместимые сторонние хабъ .
✅ 5 причин купить комплект EDIM + MINI-ZBDIM
-
Экономия — покупаете отдельно модуль и рамку. Если модуль уже есть — только рамка .
-

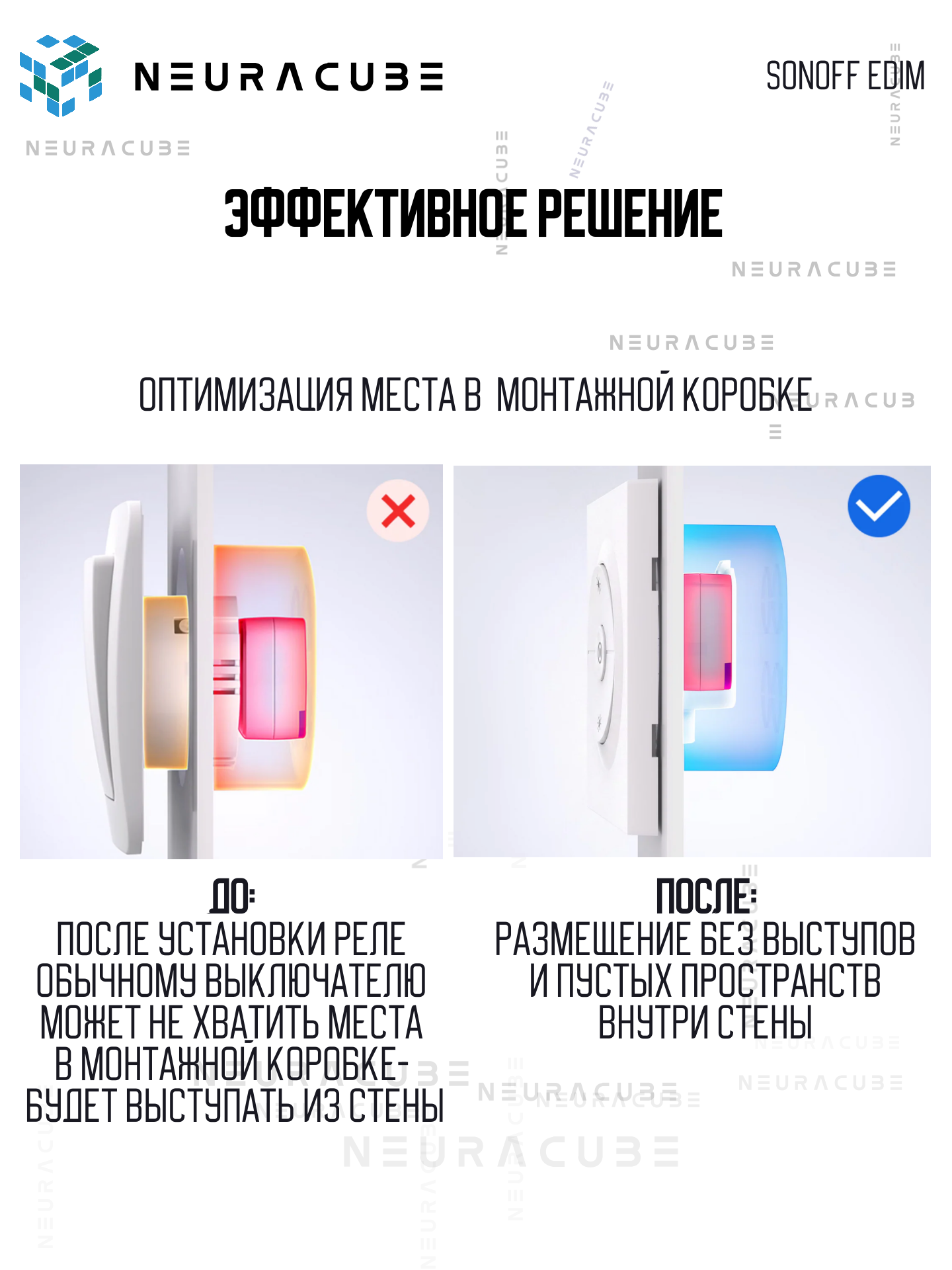

Дизайн — выключатель выглядит как обычный, но внутри — умный диммер. Никакого «футуристичного» вида.
-
Zigbee Router — усиливает сеть. Чем больше таких модулей, тем стабильнее Zigbee .
-
Защита от перегрева — безопасность важнее всего. Модуль сам отключится при перегреве .
-
Управление отовсюду — телефон, голос, кнопка на стене, сценарии, таймеры .
⚠️ Важные нюансы (честно)
🔴 EDIM — это только корпус. Без MINI-ZBDIM внутри он бесполезен. Не ждите, что в коробке будет электроника.
🔴 Требуется нейтраль (N). Если в подрозетнике нет нуля — модуль не установить .
🔴 Только 220-240 В. Не подключайте к 12V или 110V .
🔴 Zigbee-хаб обязателен. Модуль не подключается напрямую к Wi-Fi .
🔴 LED-лампы должны быть с пометкой «диммируемые». Обычные LED с этим модулем не работают .
