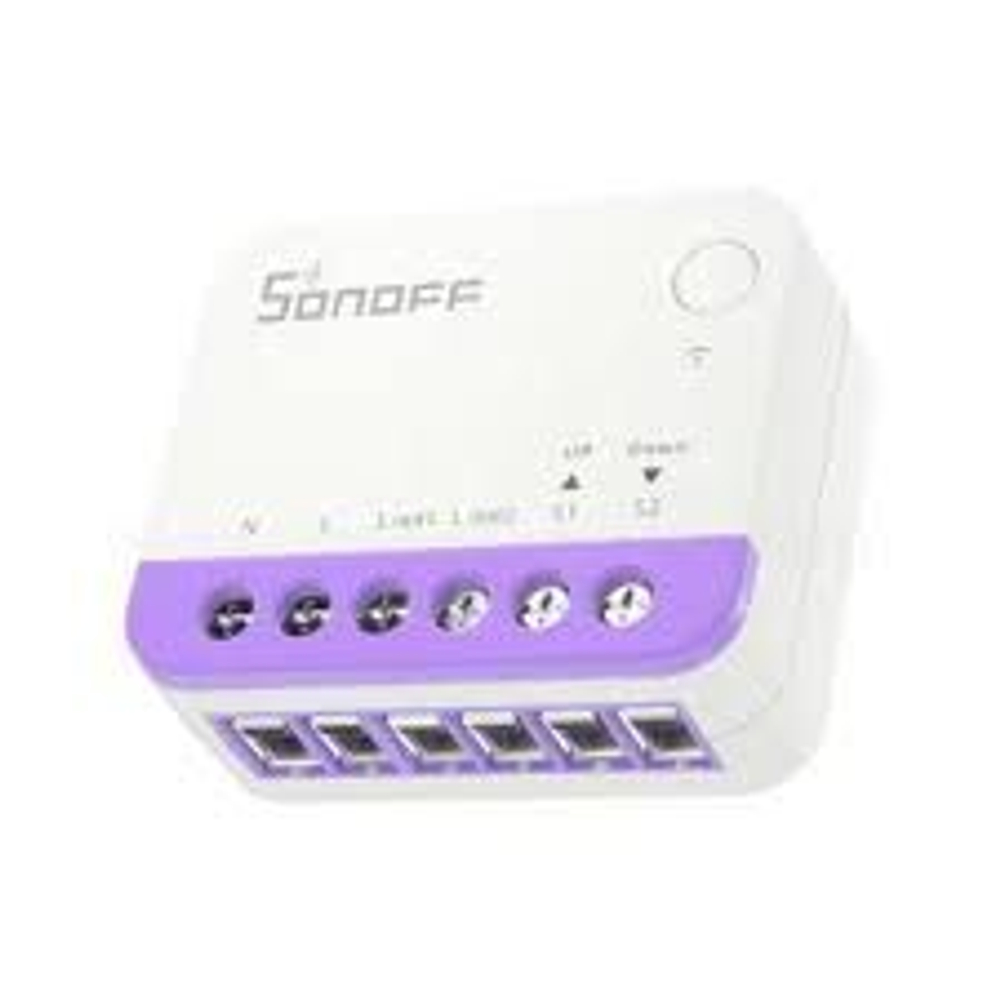

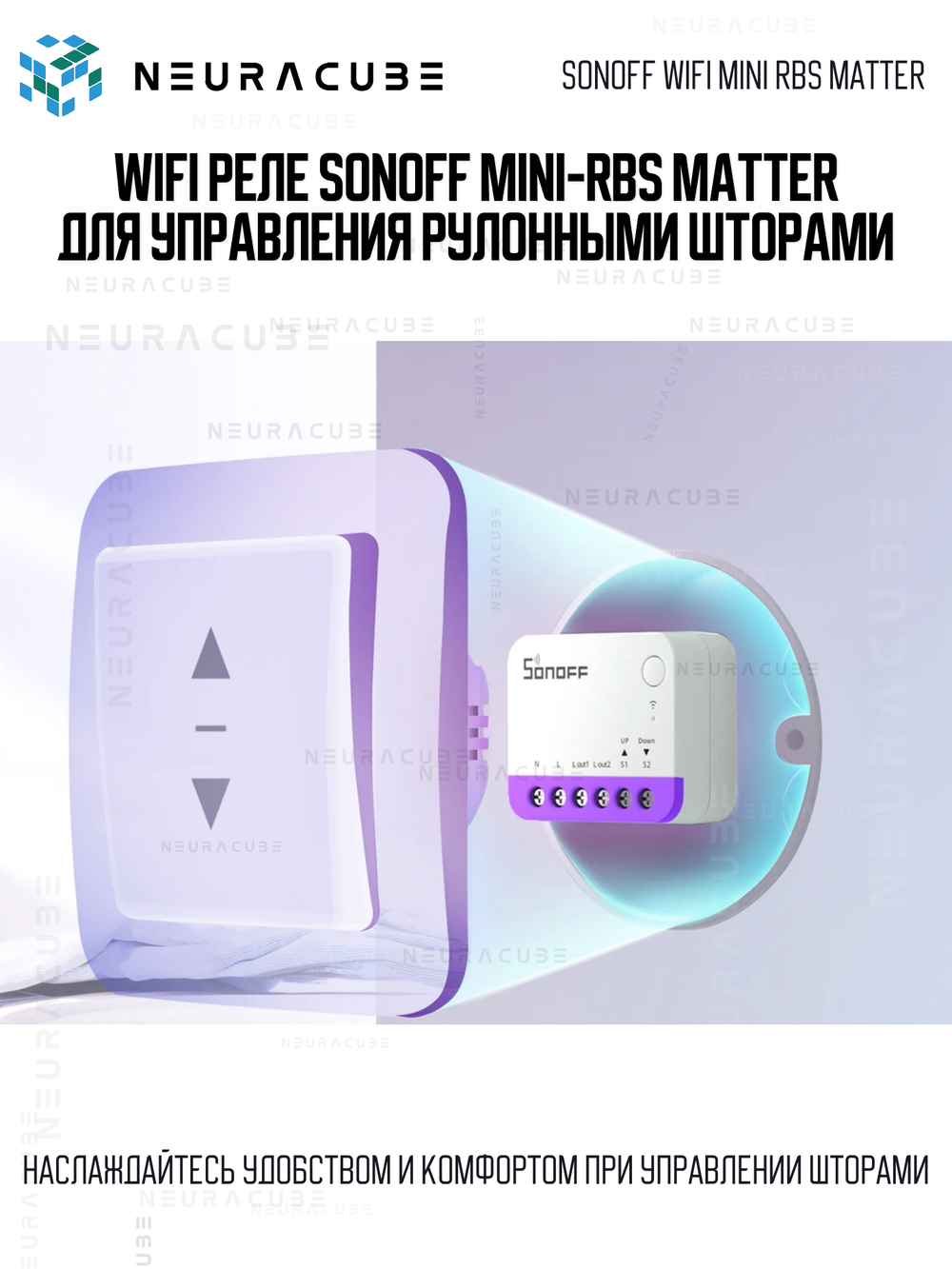

WiFi реле Sonoff MINI-RBS MATTER

🏷️ SONOFF MINI-RBS | Matter over WiFi Smart Roller Shutter Switch

⚡ Главная фишка (чем отличается от остальных)

🧩 Matter на борту! — Работает с Apple Home, Google Home, Amazon Alexa, Home Assistant и SmartThings без лишних мостов. Один протокол для всего дома .

🌐 БЕЗ ХАБА! — Подключается напрямую к вашему Wi-Fi 2.4 ГГц. Никаких Zigbee-шлюзов и дополнительных коробок .

📊 Точность до 1% — После автоматической калибровки управляйте шторами с точностью до процента. Откройте рольставни на 30% для мягкого утреннего света или на 70% чтобы скрыть палящее солнце .

🔄 Реверс направления — Не нужно переподключать провода, если мотор подключен неправильно. Просто включите функцию в приложении — и направление движения изменится .

⏱️ Работа без интернета — Локальное управление работает даже при отключении облачного сервера .

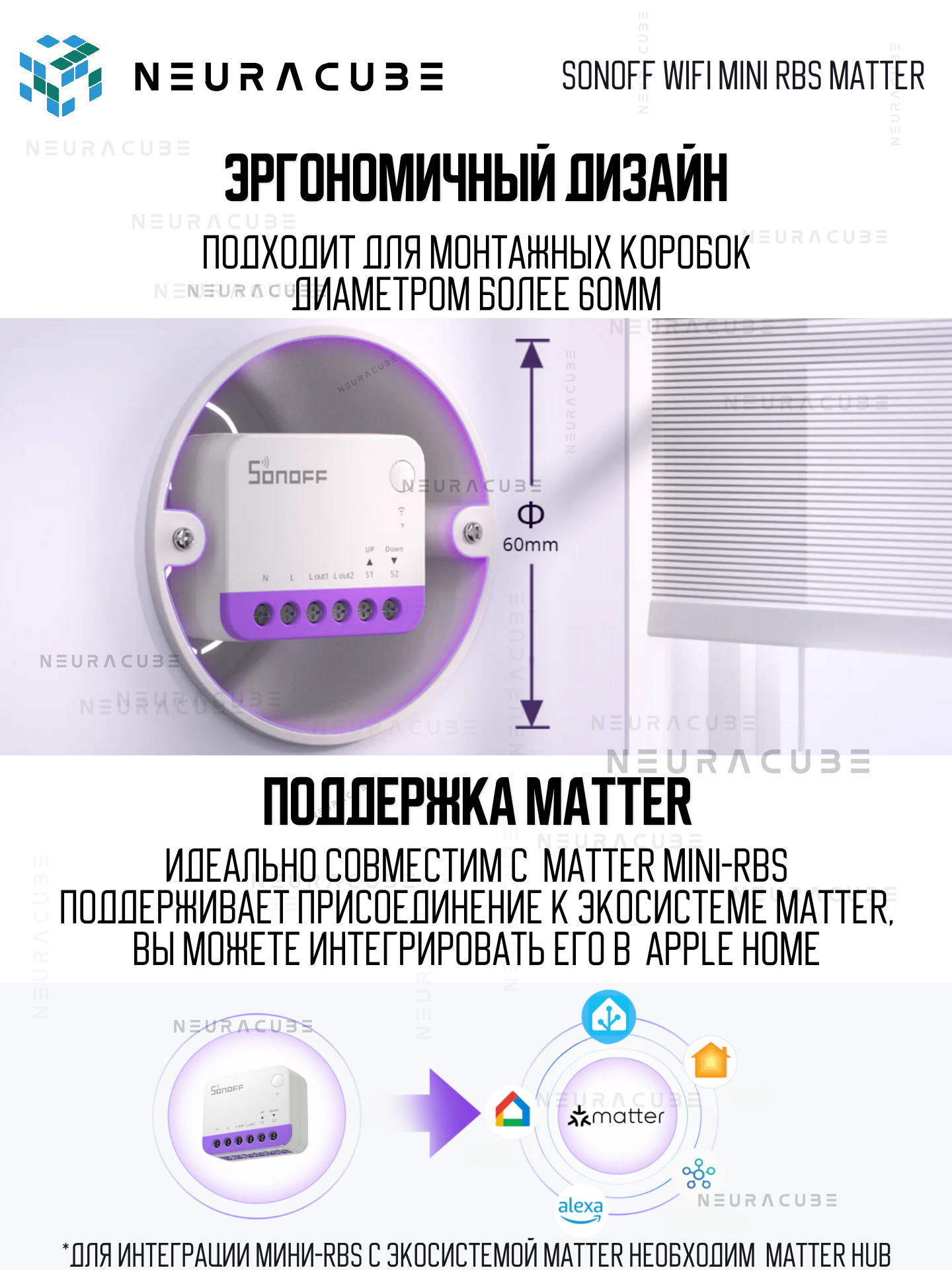

🔌 Компактный размер — Всего 39.5×33×16.8 мм . Помещается в любую монтажную коробку (рекомендуемая глубина от 60 мм) .

🎯 Кому нужен MINI-RBS?

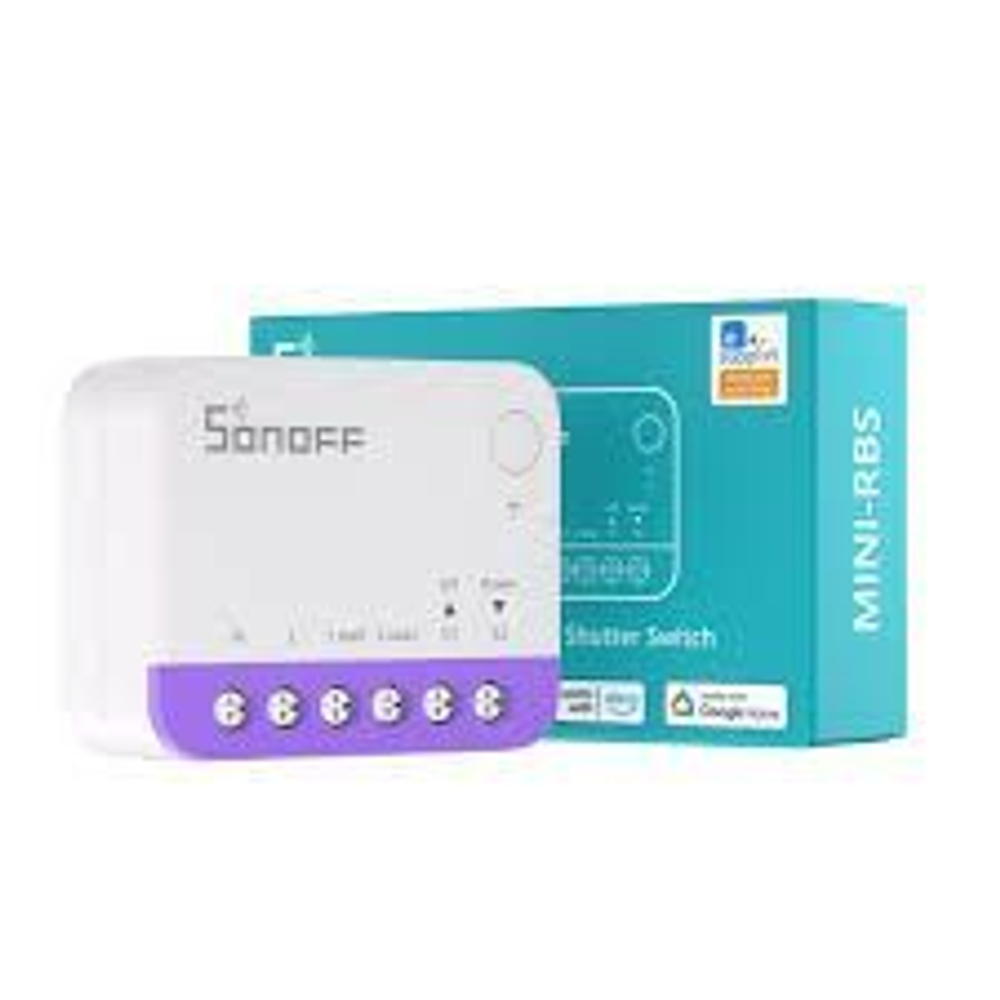

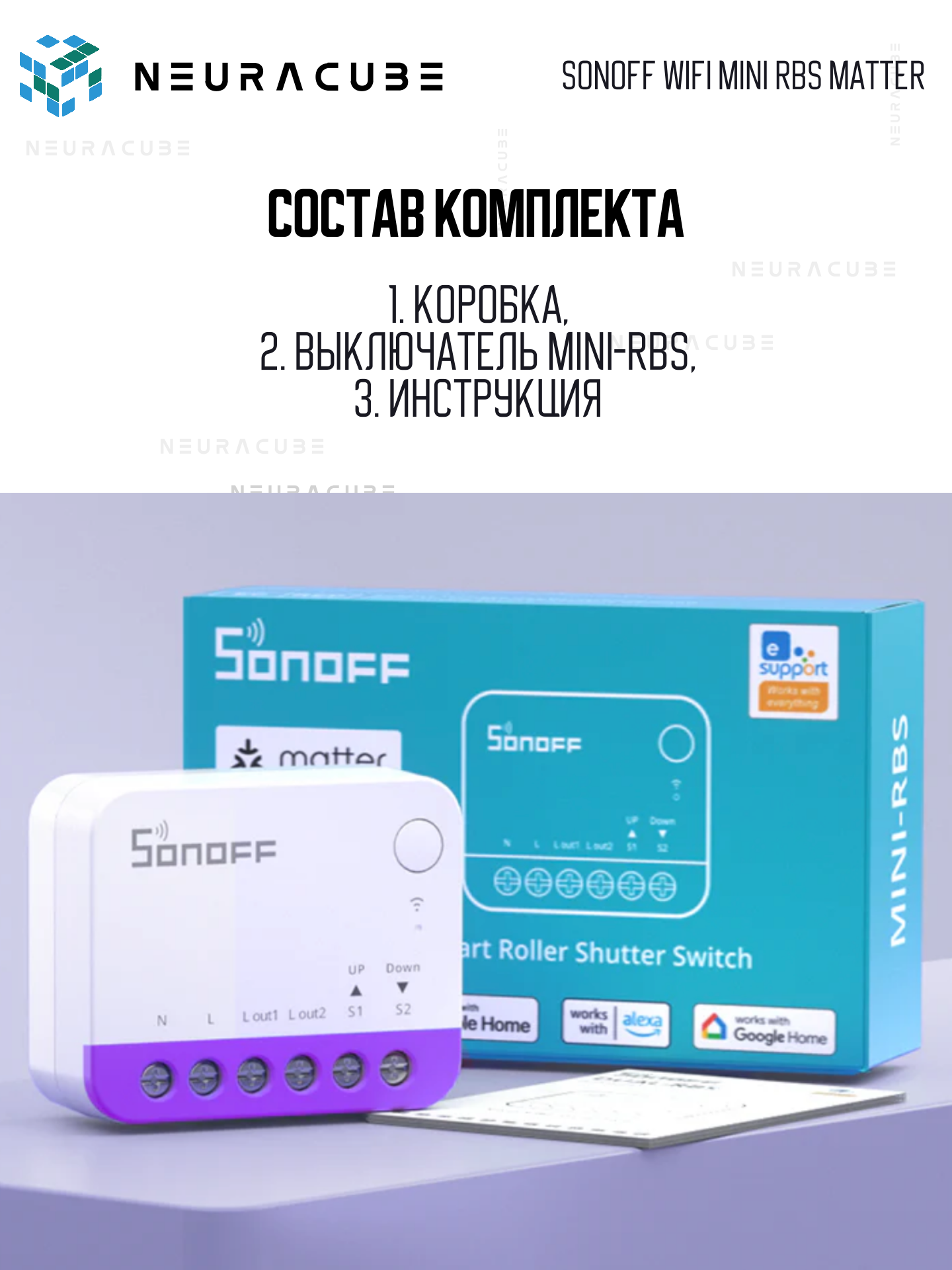

📦 Комплектация

• Модуль MINI-RBS

• Инструкция по установке (в т.ч. русский язык)

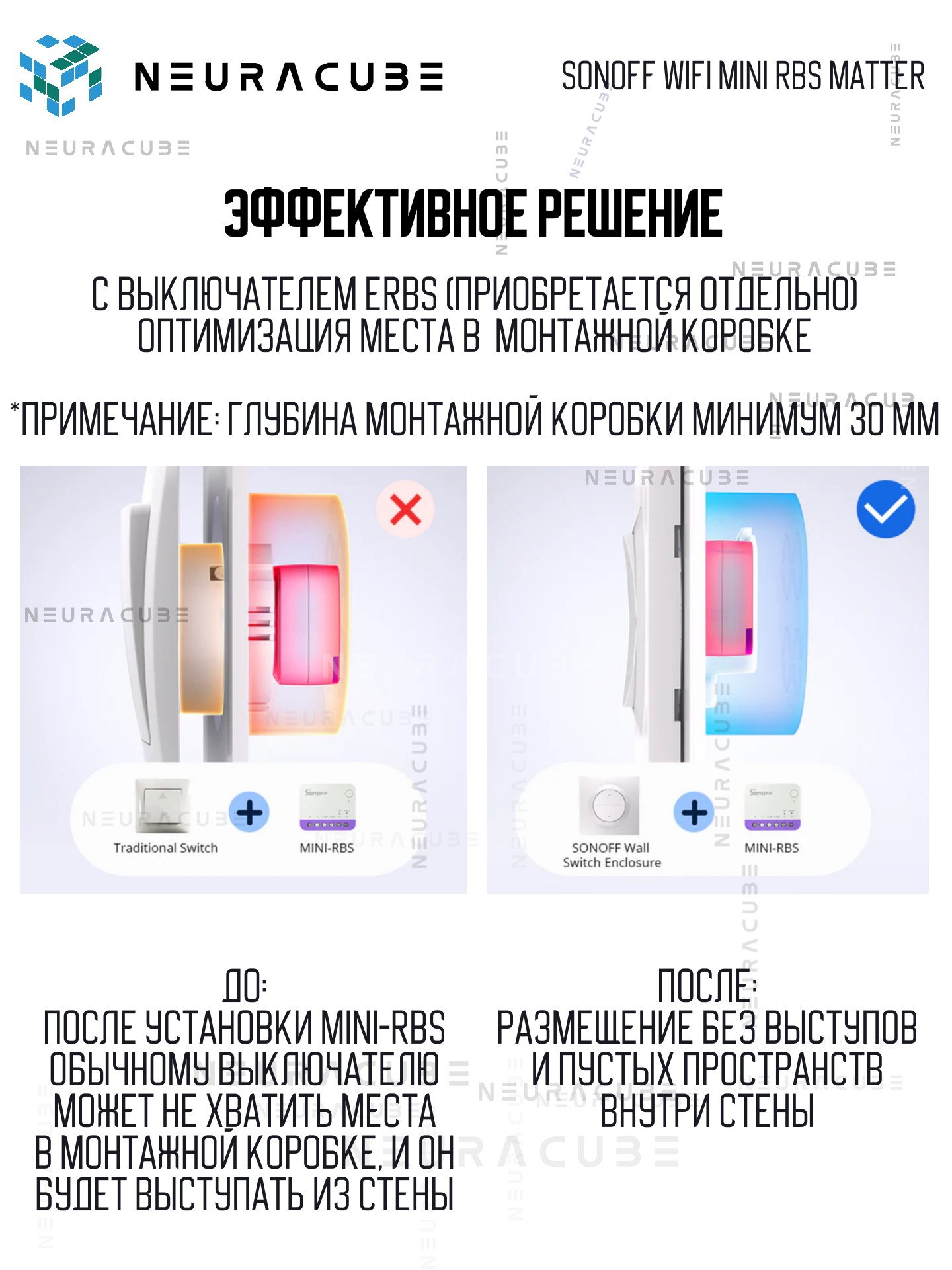

⚠️ Декоративная рамка (накладка) приобретается отдельно! Для настенного монтажа используйте SONOFF ERBS или любую рамку под европейский подрозетник .

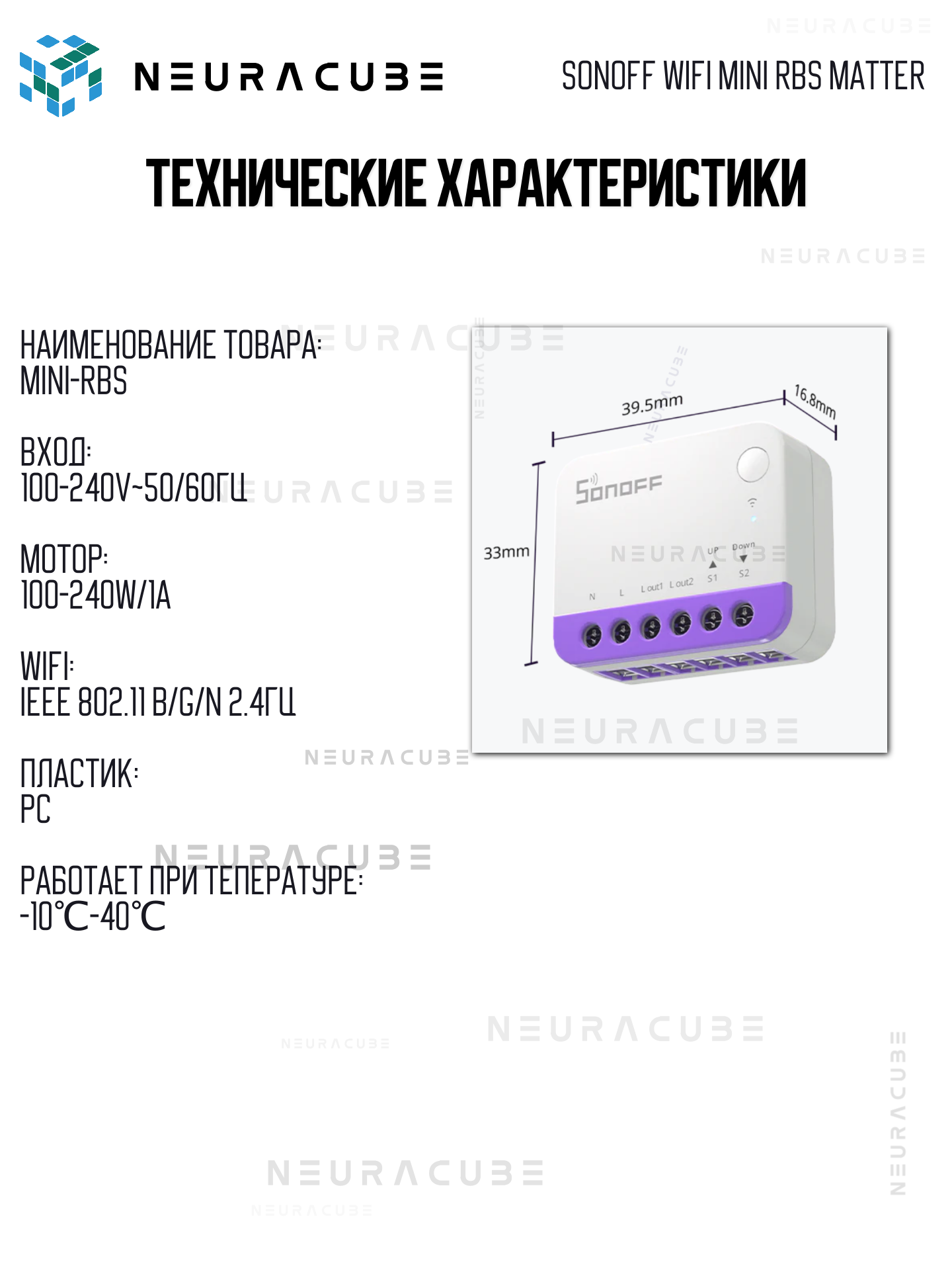

⚙️ Технические характеристики (проверенные)

🧠 Что умеет MINI-RBS?

📱 Управление через Matter-платформы

• Apple Home — Siri, iPhone, iPad, Apple Watch

• Google Home — "Hey Google, закрой шторы наполовину"

• Amazon Alexa — "Alexa, open the blinds 30%"

• Home Assistant — полная локальная интеграция

• Samsung SmartThings — единый хаб для всех устройств

🎛️ Функционал в приложении eWeLink

• Калибровка хода — автоматическая и ручная. Без калибровки процентное управление не работает!

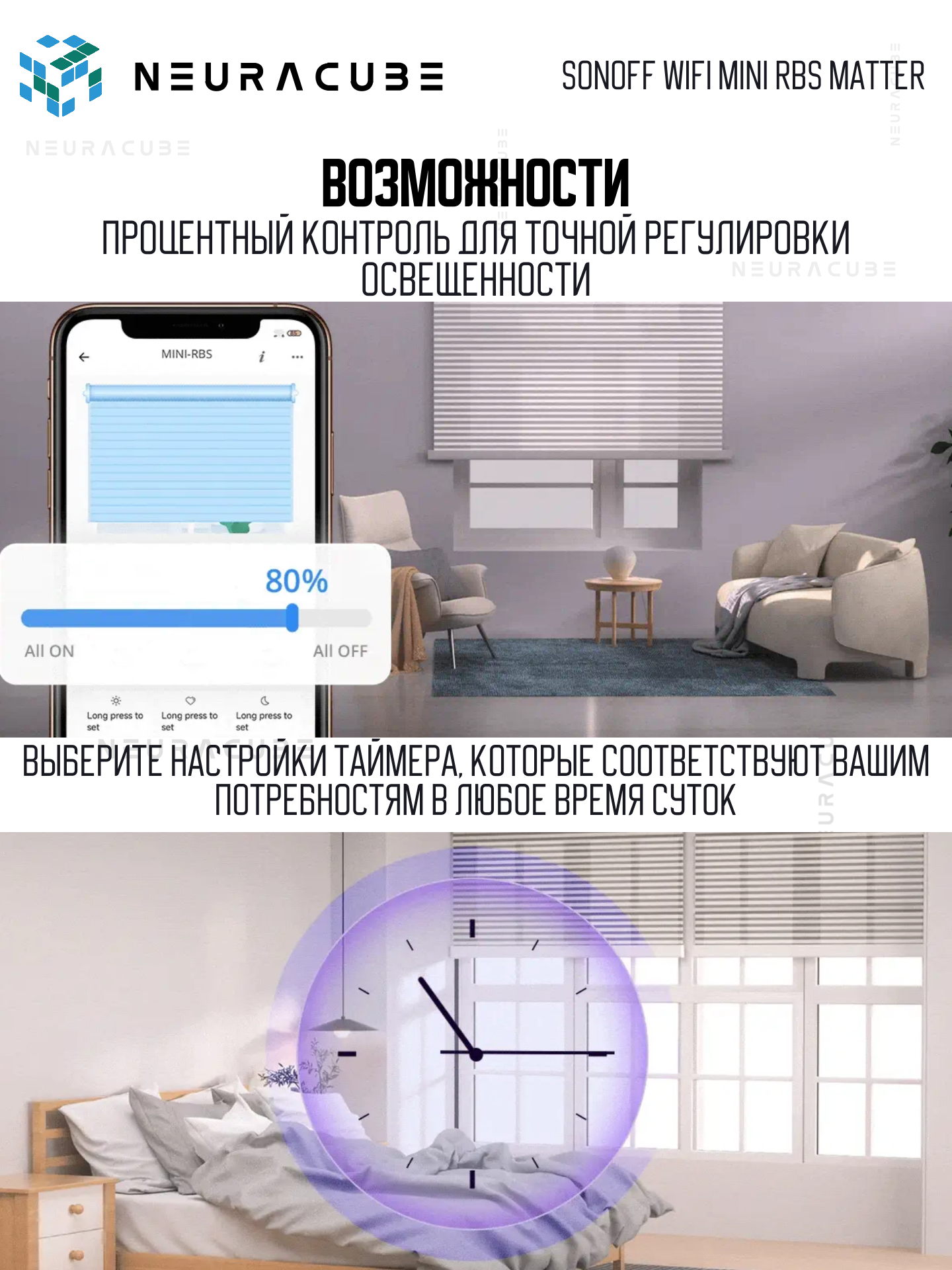

• Процентное управление — точность до 1% после калибровки

• Расписания — открывайте/закрывайте шторы по времени

• Реверс направления — исправление ошибок подключения одним кликом

• Локальное управление — без интернета через сценарные пульты R5

🔗 Подключение внешних выключателей

Поддерживаются два типа внешних выключателей :

• Трёхпозиционный рокер (вверх-стоп-вниз) — заводская настройка по умолчанию

• Моментная кнопка — можно переключить тремя короткими нажатиями на устройстве

📊 Мониторинг энергопотребления

В приложении eWeLink доступны: текущая мощность, напряжение, ток, ежедневное и ежемесячное потребление .

🔧 Как подключить (важно для электрика!)

⚡ ПРОВЕРЬТЕ НАЛИЧИЕ НУЛЯ!

Для работы MINI-RBS ОБЯЗАТЕЛЕН нулевой провод (N) в месте установки .

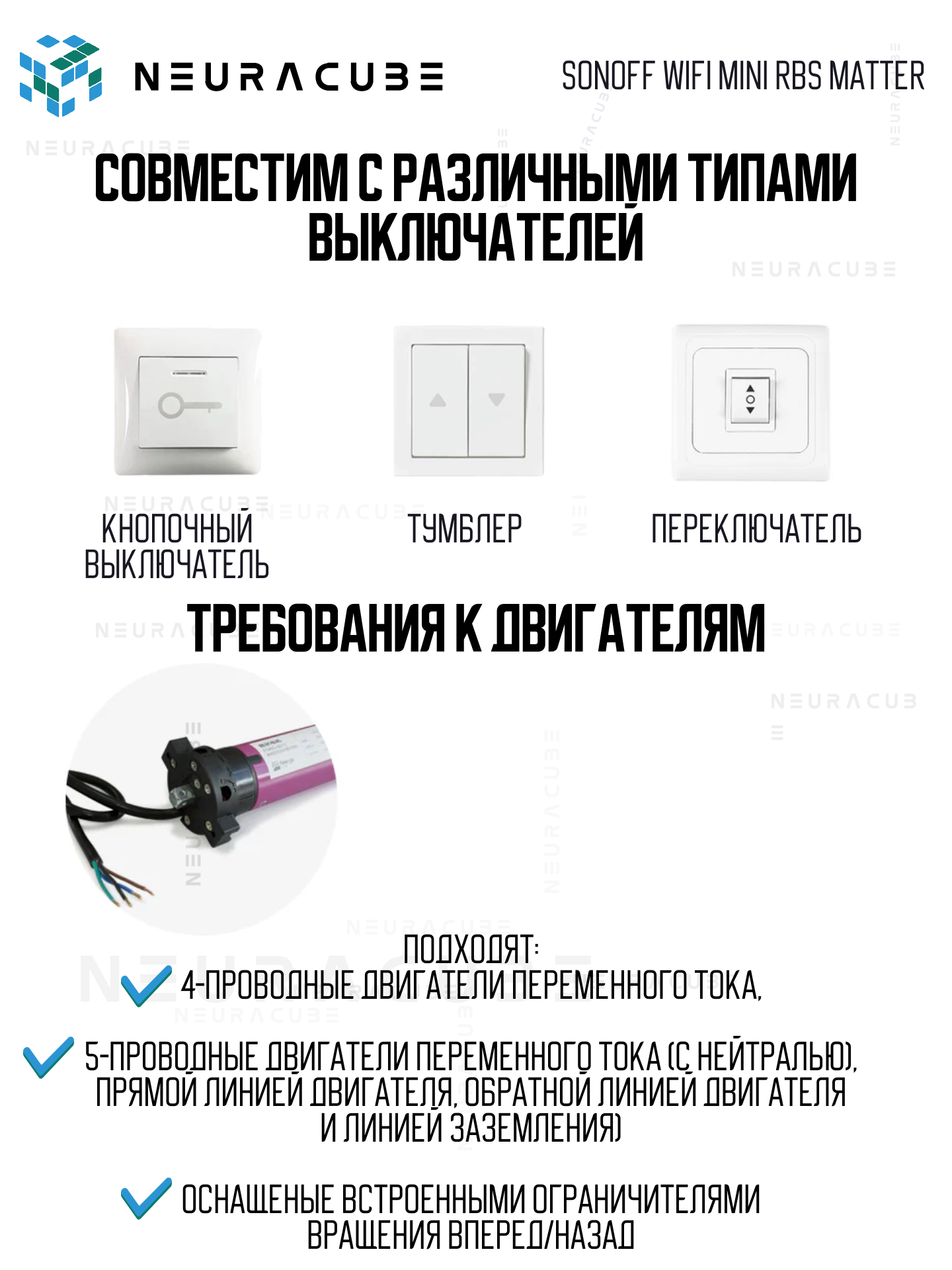

Требования к мотору:

• Тип: 4- или 5-проводной AC мотор (нейтраль, фаза вперёд, фаза назад, земля)

• Особенность: Мотор должен иметь встроенные концевые выключатели (end route limit)

• Макс. ток: Не более 1А (до 240 Вт)

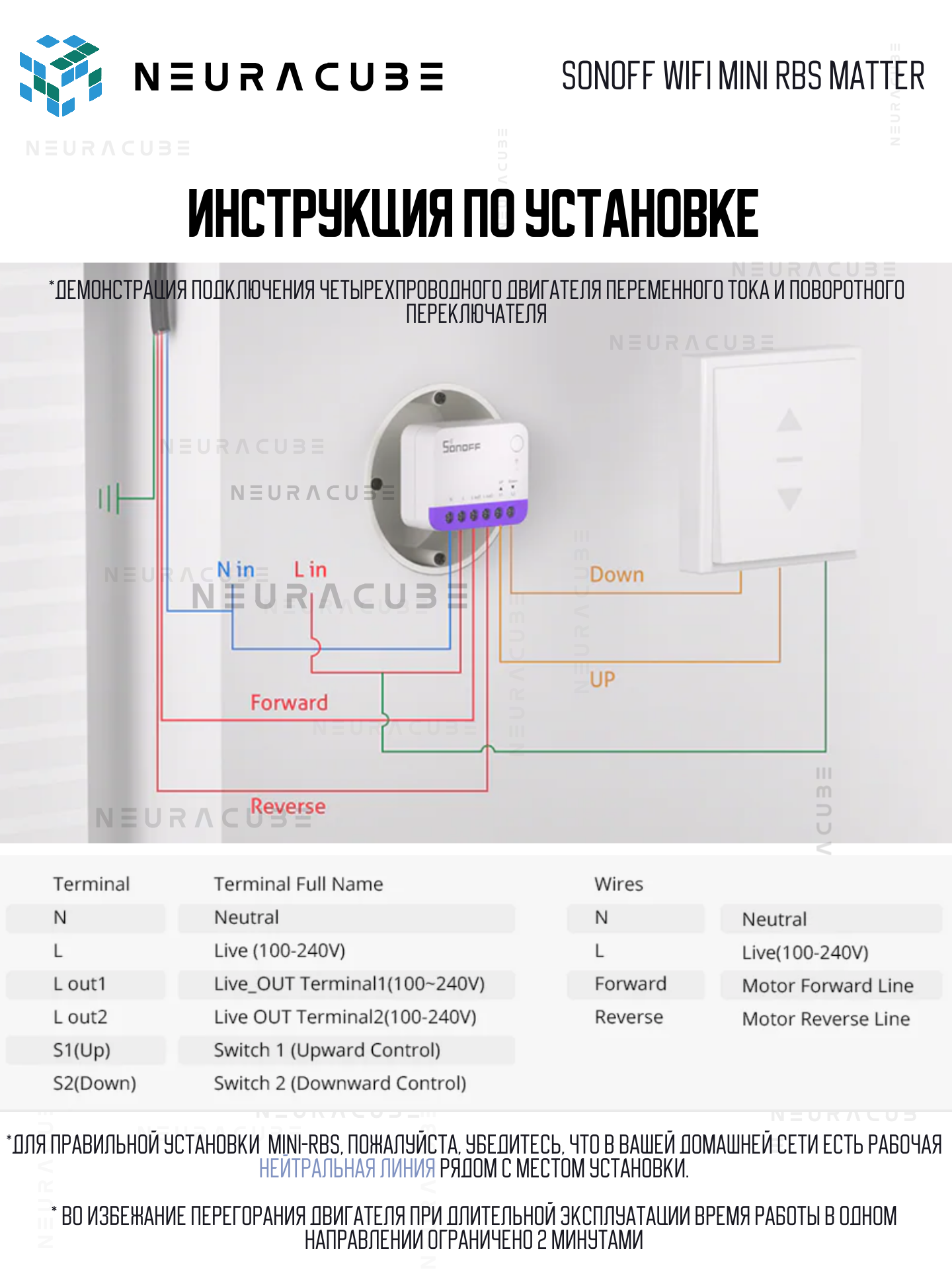

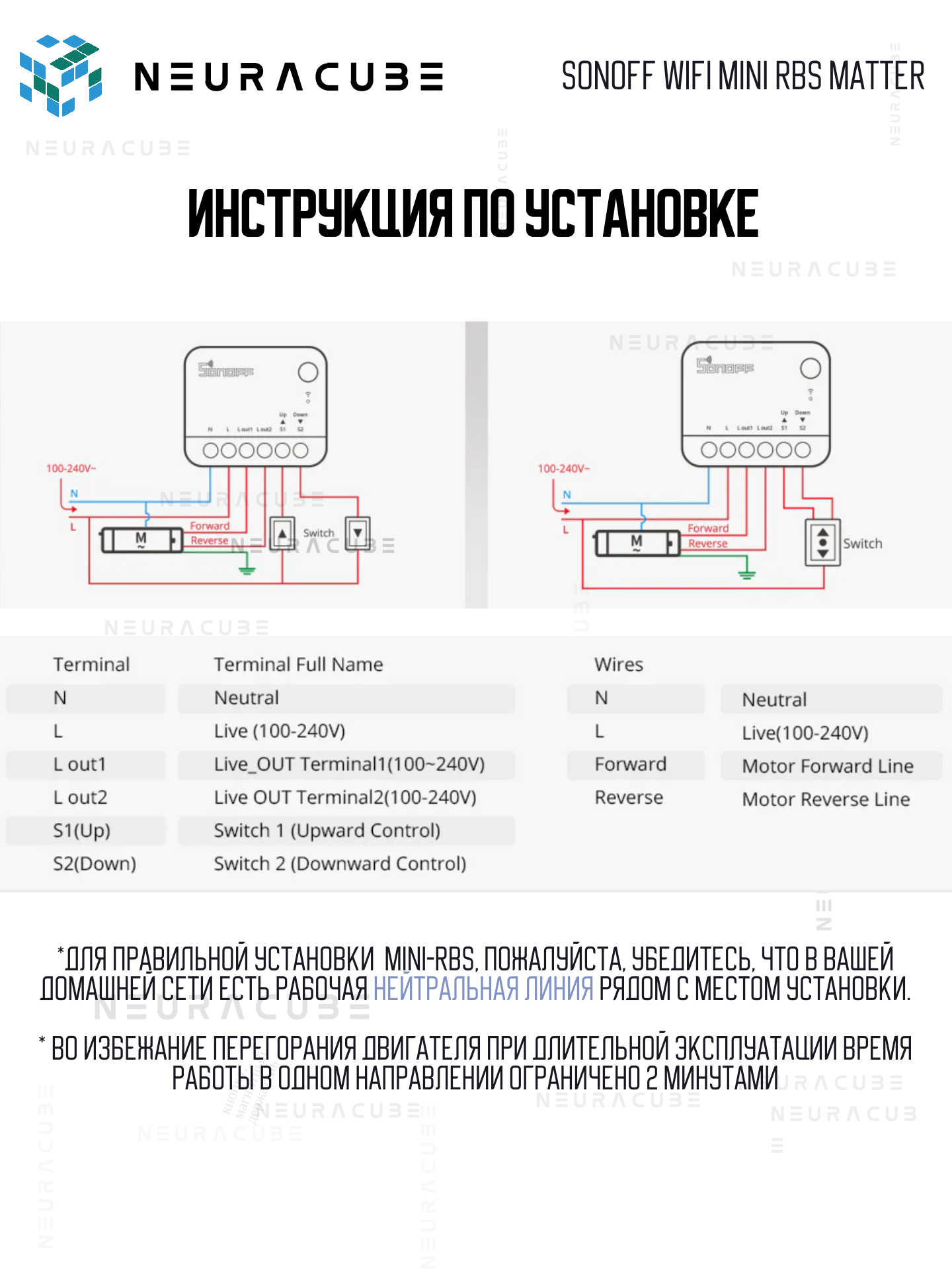

Схема подключения:

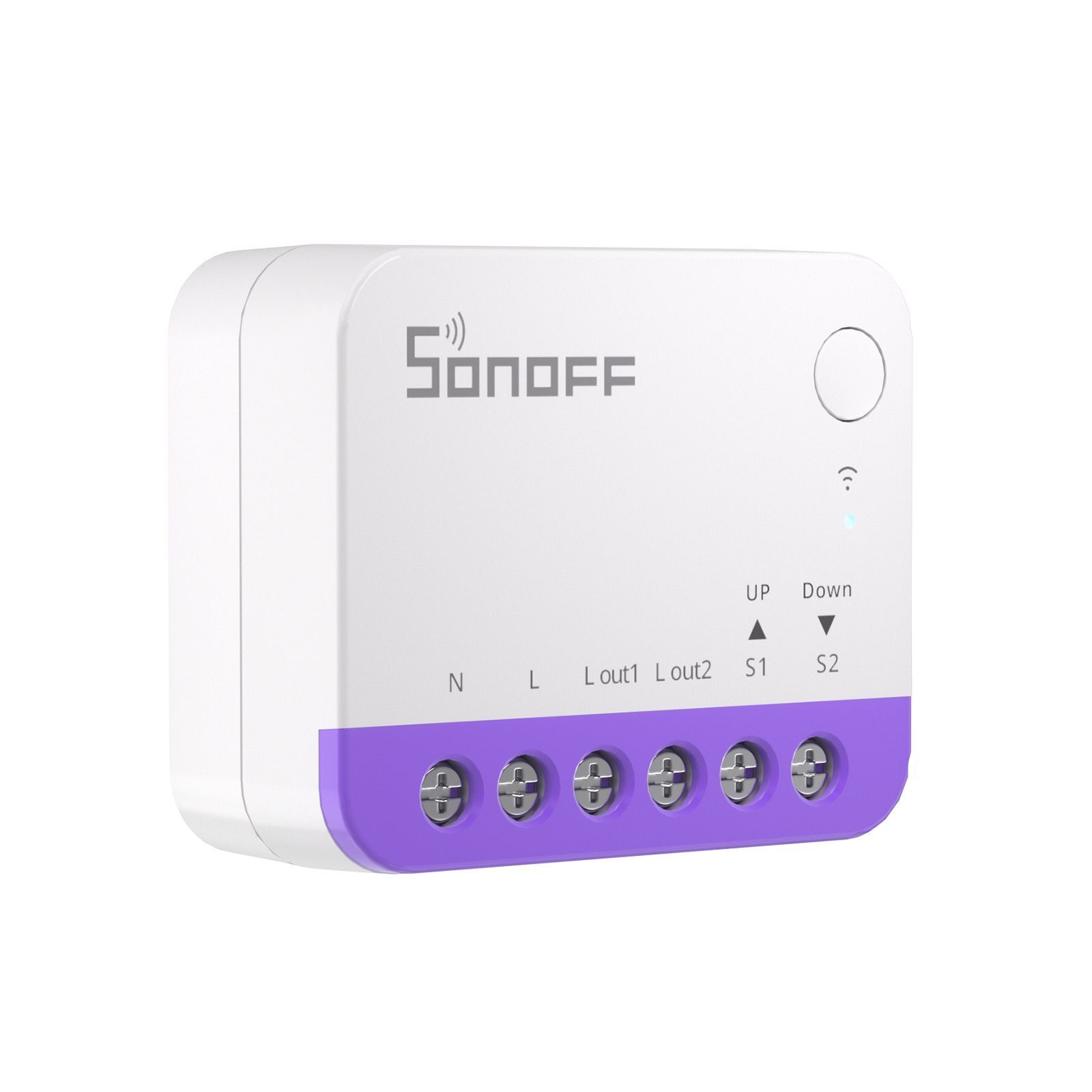

Клеммник MINI-RBS:

N (синий) — НУЛЕВОЙ ПРОВОД (обязателен!)
L (коричневый) — ФАЗА ПРИХОДЯЩАЯ (100-240В)
Lout1 — ВЫХОД на мотор (подъём/вперёд)
Lout2 — ВЫХОД на мотор (опускание/назад)
S1 — внешний выключатель (канал 1)
S2 — внешний выключатель (канал 2)

Пошаговая инструкция:

1. Отключите автомат на линии рольставней! Проверьте индикатором отсутствие напряжения.

2. Убедитесь, что мотор подходит:

   • AC мотор до 1А

   • Есть встроенные концевые выключатели

   • Есть 4-5 проводов (включая ноль и землю)

3. Подключите провода к клеммам MINI-RBS по схеме выше.

4. Опционально: Подключите внешний выключатель к клеммам S1 и S2 (если нужна физическая кнопка на стене).

5. Закрепите модуль в подрозетнике (рекомендуемая глубина от 60 мм).

6. Включите автомат. Индикатор должен начать мигать (два коротких + один длинный) — режим pairing .

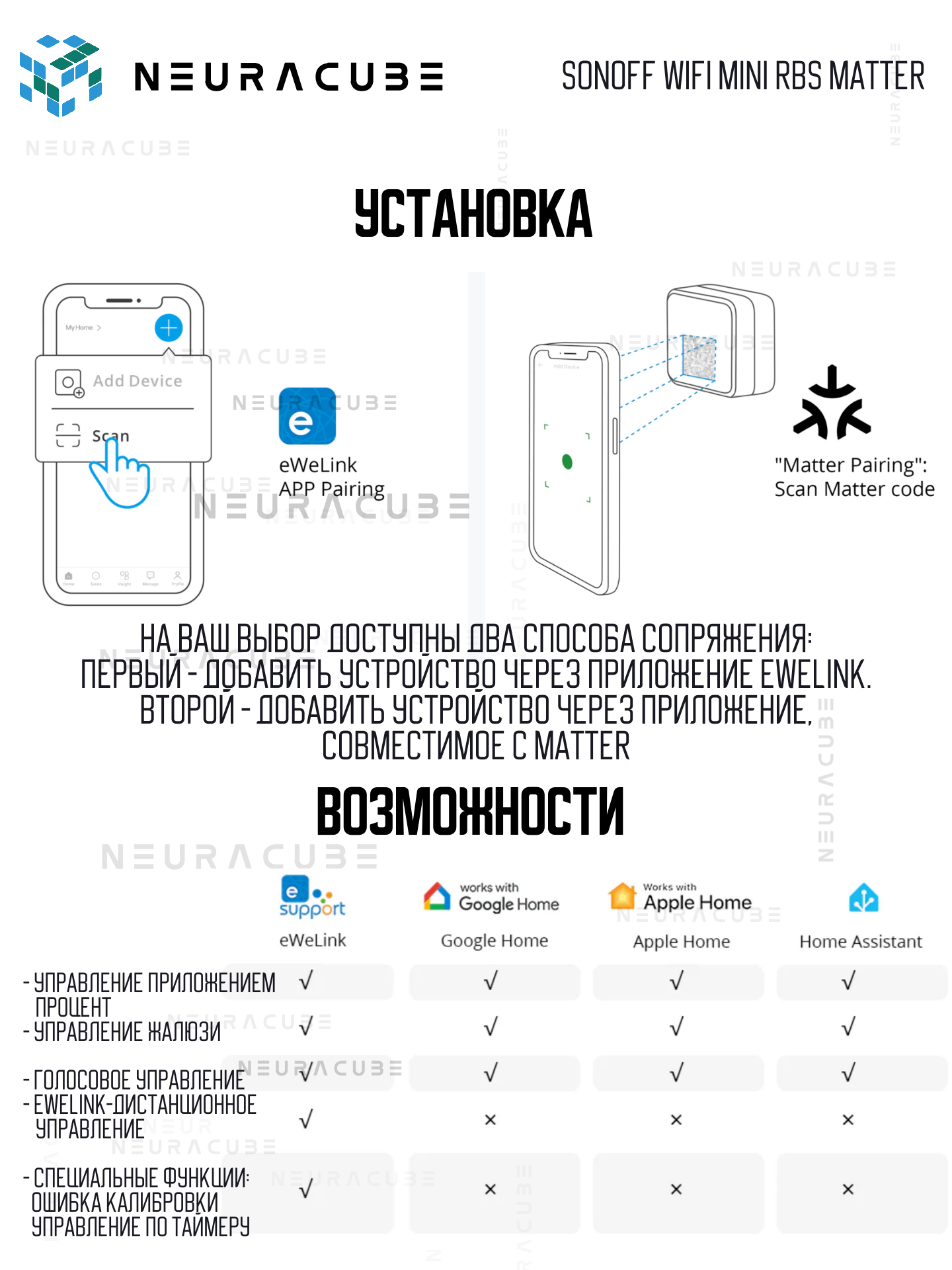

7. Добавьте устройство:

   • Через Matter: Откройте Apple Home/Google Home/Alexa → Добавить устройство → Отсканируйте Matter QR-код

   • Через eWeLink: Откройте приложение → Добавить устройство → Отсканируйте QR-код

8. Обязательно выполните калибровку хода в приложении перед использованием процентного управления!

Проверка направления:

После подключения нажмите "вверх" на внешнем выключателе. Если штора поехала вниз — отключите питание и поменяйте местами провода Lout1 и Lout2 .

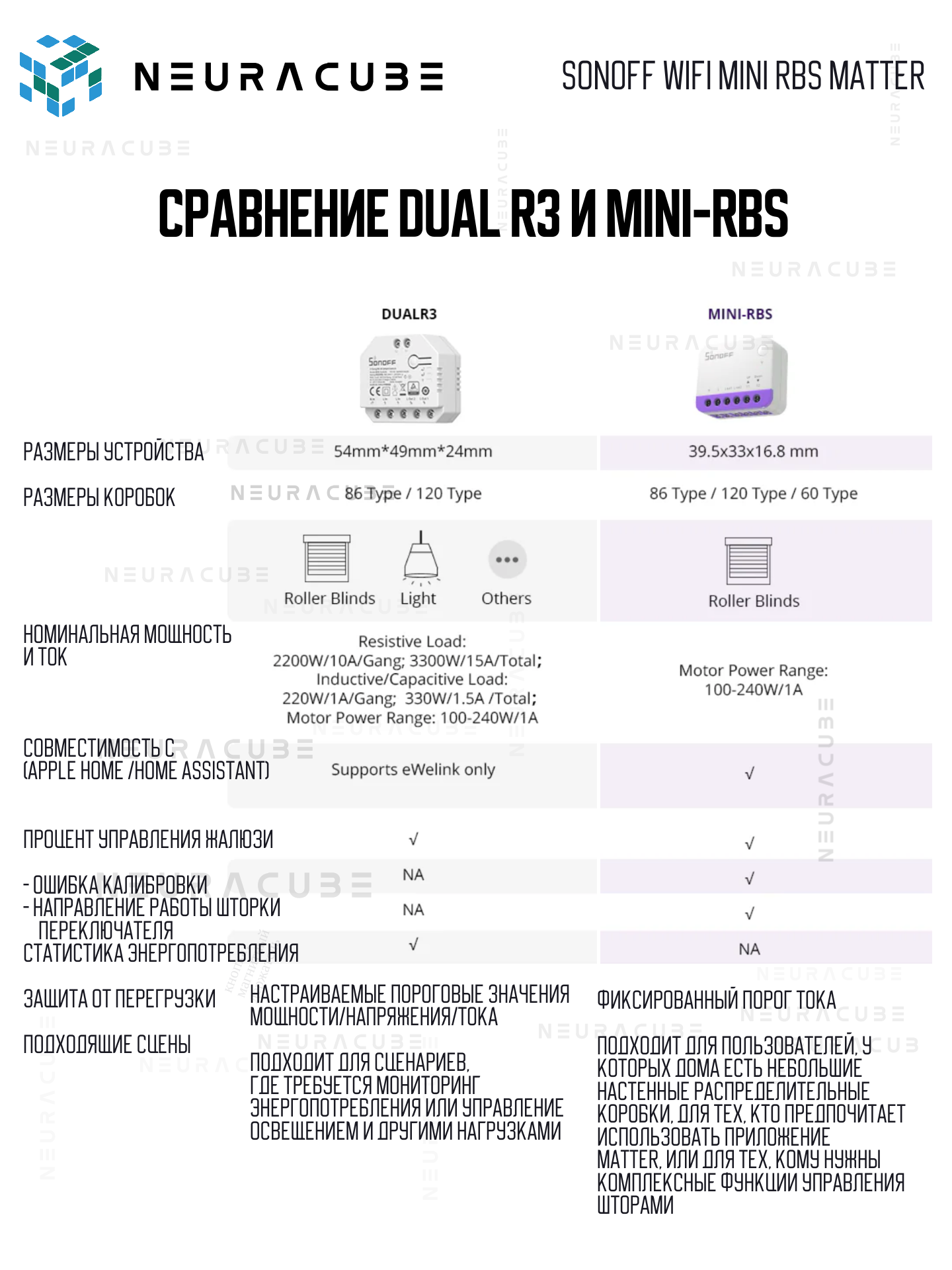

🆚 MINI-RBS vs конкурентов

✅ 5 причин взять именно MINI-RBS

1. Matter из коробки — работает с Apple Home, Google Home и Alexa без дополнительных мостов

2. Без хаба — прямое подключение к Wi-Fi. Не нужно покупать Zigbee-шлюзы

3. Компактный размер — 39.5×33×16.8 мм, помещается в любую коробку

4. Точность до 1% — профессиональное управление освещением в комнате

5. ESP32 внутри — стабильность, мощность, регулярные обновления прошивок

⚠️ Важные нюансы (честно)

🔴 Требуется НУЛЕВОЙ ПРОВОД (N)! — Это не "безнулевое" решение. Перед покупкой проверьте проводку .

🔴 Мотор должен быть AC до 1А — Мощные моторы (более 240 Вт) НЕ поддерживаются .

🔴 Мотор должен иметь встроенные концевые выключатели — Без них процентное управление работать не будет .

🔴 Декоративная рамка — отдельно — Для настенного монтажа нужна накладка ERBS или аналогичная .

🔴 Wi-Fi только 2.4 ГГц — Сети 5 ГГц не поддерживаются .

🔴 Калибровка обязательна — Без калибровки функция процентного управления недоступна
